binder 09 0132 290 12-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:

Okrogel večpolni električni vtič s kovinskim ohišjem in črno plastično notranjo oblogo, posnet s strani.

Slika je simbolična

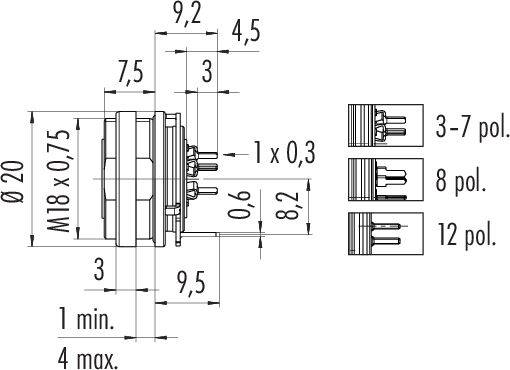

Tehnična risba priključka z merami. Stranski pogled prikazuje cilindrični priključek z več kontakti.

Električni priključni konektor s 12 oštevilčenimi priključnimi kontakti v krožni razporeditvi.

1/3

Slika je simbolična

Vrsta izdelka

vtičnica s prirobnico

Izvedba

ravni ženski konektor

ženski konektor s prirobnico

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

7 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (35,99 € / Kos)

35,99 €

z DDV

Na voljo samo 7 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

09 0132 290 12 serija 723

M16 IP67 vtičnica s prirobnico
Število polov: 12
zaščiten
potopno spajkanje
IP67
UL
Lahko se privije s sprednje strani

Dodatne informacije

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Vrsta montaže: montaža na ohišje

Vrsta: 09 0132 290 12

Vrsta izdelka: vtičnica s prirobnico

Izvedba: ravni ženski konektor
ženski konektor s prirobnico

Skupno število polov: 12

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 5 A

Nazivni tok - zaokrožen: 5 A

Zapora: vijak

Nazivna napetost: 60 V

Material kontakta: CuSn

Material ohišja: cinkova tlačna litina ponikljana

Proizv. št. delov: 09 0132 290 12-20

Število pinov: 12

Skladnost z RoHS: Ja

: IP67

Serija: 723

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Priključek

Izvedba

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 09 0101 19 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214483

09 0101 19 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 09 0101 25 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214484

09 0101 25 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 09 0101 70 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214485

09 0101 70 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 09 0101 79 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214486

09 0101 79 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 09 0102 25 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214487

09 0102 25 02

7 A

spajkalni

ravni ženski konektor

kabelska škatla

250 V

binder 09 0102 70 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214488

09 0102 70 02

7 A

spajkalni

ravni ženski konektor

kabelska škatla

250 V

binder 09 0102 79 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214489

09 0102 79 02

7 A

spajkalni

ravni ženski konektor

kabelska škatla

250 V

binder 09 0103 00 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214490

09 0103 00 02

7 A

spajkalni

moški konektor s prirobnico

prirobnični čep

250 V

binder 09 0103 09 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214491

09 0103 09 02

7 A

spajkalni

moški konektor s prirobnico

prirobnični čep

250 V

binder 09 0103 80 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 723 1 kos

Št. izdelka:3214492

09 0103 80 02

7 A

spajkalni

moški konektor s prirobnico

prirobnični čep

250 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3214649 binder 09 0132 290 12-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3214649 binder 09 0132 290 12-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov:

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in ulite kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
