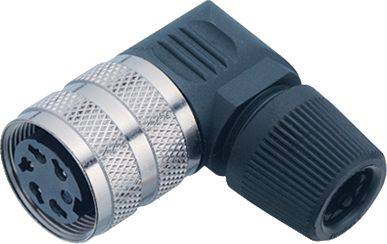

binder 09 0146 72 07-20 kotna doza kotni ženski konektor Skupno število polov: 7 Serija (okrogli konektor): 682 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kotna doza
Izvedba
kotni ženski konektor
Skupno število polov
7
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
46 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
22,99 €
60
5% = 1,14 €
21,85 €
100
7% = 1,60 €
21,39 €
200
9% = 2,01 €
20,98 €
400
10% = 2,24 €
20,75 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (22,99 € / Kos)
22,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
09 0146 72 07 serija 682
- M16 IP40 kotna vtičnica
- Število polov: 7
- 6,0 - 8,0 mm
- nezaščiten
- spajkalni
- IP40
Tehnične specifikacije
- EMC primernost: nezaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 5 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 6,0 - 8,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
09 0146 72 07
- Vrsta izdelka
kotna doza
- Izvedba
kotni ženski konektor
- Skupno število polov
7
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
5 A
- Nazivni tok - zaokrožen
5 A
- Zapora
vijak
- Nazivna napetost
125 V
- Material kontakta
CuSn
- Material ohišja
PA
AWG 18
- Proizv. št. delov
09 0146 72 07-20
- Število pinov
7
- maks. prerez
0.75 mm²
- Območje prečnega prereza
0.75 mm² (max)
- Skladnost z RoHS
Ja
IP40
- Serija
682
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3214695 binder 09 0146 72 07-20 kotna doza kotni ženski konektor Skupno število polov: 7 Serija (okrogli konektor): 682 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3214695 binder 09 0146 72 07-20 kotna doza kotni ženski konektor Skupno število polov: 7 Serija (okrogli konektor): 682 1 kos
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in vlečnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo spojke s stiskanjem, potopnim spajkanjem, vijačnimi sponkami in spajkanjem, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16
Besedilo je strojno prevedeno.
