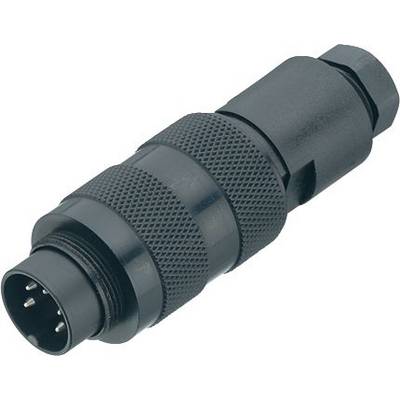

binder 09 0451 70 14-20 kabelski priključek ravni moški konektor Skupno število polov: 14 Serija (okrogli konektor): 723
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kabelski priključek
Izvedba
ravni moški konektor
Skupno število polov
14
Priključek
spajkalni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
105 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
44,99 €
3
3% = 1,46 €
43,53 €
5
5% = 2,05 €
42,94 €
10
5% = 2,43 €
42,56 €
25
6% = 2,87 €
42,12 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (44,99 € / Kos)
44,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
09 0451 70 14 serija 723
- M16 IP67 kabelski priključek
- Število polov: 14
- 6,0 - 8,0 mm
- nezaščiten
- spajkalni
- IP67
Tehnične specifikacije
- EMC primernost: nezaščiten
- Izolacijska upornost: ≥ 10¹⁰ Ω
- Kontaktni upor: ≤ 3 mΩ
- Skupina izolacijskih materialov: III
- Prenapetostna kategorija: I
- Stopnja onesnaženosti: 1
- Telo v stiku z materialom: PBT (UL94 V-0)
- Prehod kabla: 6,0 - 8,0 mm
- Vrsta pritrditve: kabelska montaža
- Vrsta
09 0451 70 14
- Vrsta izdelka
kabelski priključek
- Izvedba
ravni moški konektor
- Skupno število polov
14
- Priključek
spajkalni
- Vsebina
1 kos
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Zapora
vijak
- Nazivna napetost
60 V
- Material kontakta
CuZn
- Material ohišja
PA
AWG 24
- Proizv. št. delov
09 0451 70 14-20
- Število pinov
14
- maks. prerez
0.25 mm²
- Območje prečnega prereza
0.25 mm² (max)
- Skladnost z RoHS
Ja
IP67
- Serija
723
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3215017 binder 09 0451 70 14-20 kabelski priključek ravni moški konektor Skupno število polov: 14 Serija (okrogli konektor): 723
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3215017 binder 09 0451 70 14-20 kabelski priključek ravni moški konektor Skupno število polov: 14 Serija (okrogli konektor): 723
Opis
Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav so stisnjene, potopno spajkane, vijačne sponke in spajkalne povezave, nasedle žice in oblikovani kabli. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
Značilnosti:
• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
Besedilo je strojno prevedeno.
