binder 09 0572 00 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 680 1 k

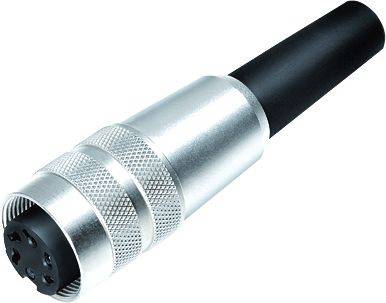

Srebrn in črn priključek s narebrenim ročajem in več kontakti za povezovanje kablov.

Slika je simbolična

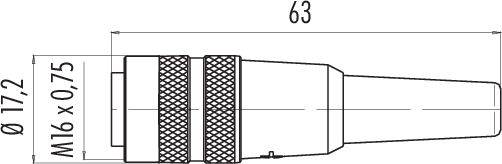

Tehnična risba cilindričnega vtiča: celotna dolžina 63 mm, premer 17,2 mm. Velikost navoja M16 x 0,75.

Okrogel priključni vtič z osmimi oštevilčenimi igli, razporejenimi v krogu. Številke pomagajo pri pravilnem priključevanju.

1/3

Slika je simbolična

Vrsta izdelka

kabelska škatla

Izvedba

ravni ženski konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pet, 13.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (18,99 € / Kos)

18,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

09 0572 00 08 Serija 680

M16 IP40 kabelska vtičnica
Število polov: 8 DIN
3,0 - 6,0 mm
nezaščiten
spajkalni
IP40

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 5 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 3,0 - 6,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 09 0572 00 08

Vrsta izdelka: kabelska škatla

Izvedba: ravni ženski konektor

Skupno število polov: 8

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 5 A

Nazivni tok - zaokrožen: 5 A

Zapora: vijak

Nazivna napetost: 60 V

Material kontakta: CuSn

Material ohišja: PA

: AWG 18

Proizv. št. delov: 09 0572 00 08-20

Število pinov: 8

maks. prerez: 0.75 mm²

Območje prečnega prereza: 0.75 mm² (max)

Skladnost z RoHS: Ja

: IP40

Serija: 680

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Priključek

Izvedba

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 09 0053 00 14-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214461

09 0053 00 14

3 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0053 80 14-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214462

09 0053 80 14

3 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0053 90 14-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214463

09 0053 90 14

3 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0054 00 14-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214464

09 0054 00 14

3 A

spajkalni

ravni ženski konektor

vtičnica s prirobnico

60 V

binder 09 0054 80 14-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214465

09 0054 80 14

3 A

spajkalni

ravni ženski konektorženski konektor s prirobnico

vtičnica s prirobnico

60 V

binder 09 0054 90 14-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 14 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214466

09 0054 90 14

3 A

spajkalni

ravni ženski konektorženski konektor s prirobnico

vtičnica s prirobnico

60 V

binder 09 0197 00 24-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 24 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214750

09 0197 00 24

1 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0197 80 24-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 24 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214751

09 0197 80 24

1 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0197 90 24-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 24 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214752

09 0197 90 24

1 A

spajkalni

moški konektor s prirobnico

prirobnični čep

60 V

binder 09 0198 00 24-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 24 Serija (okrogli konektor): 680 1 kos

Št. izdelka:3214753

09 0198 00 24

1 A

spajkalni

ravni ženski konektor

vtičnica s prirobnico

60 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215089 binder 09 0572 00 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 680 1 k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215089 binder 09 0572 00 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 680 1 k

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16

Besedilo je strojno prevedeno.
