binder 76 0931 0111 00008-0200-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni moški konektor Število polov:

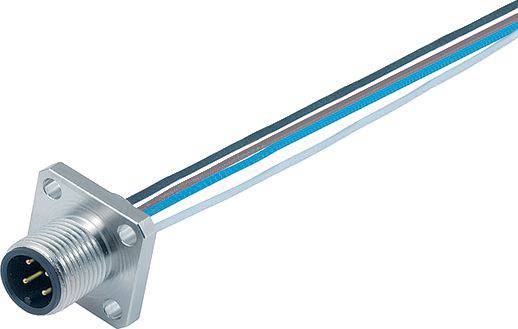

Štiripolarni vtični priključek s kvadratno pritrditveno ploščico, na katerega so priključeni štirje pisani kabli.

Slika je simbolična

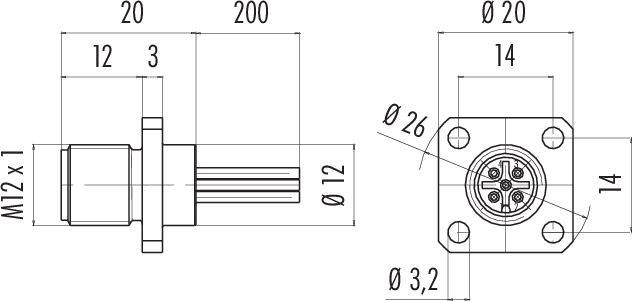

Tehnični načrt M12 x 1 priključka z merami. Levo stranski pogled, desno pogled od zgoraj z dimenzijami premera in luknje.

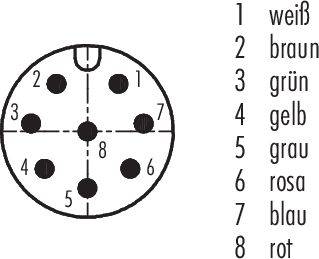

'Diagram 8-polnega vtikača s številkami in pripadajočimi barvami: 1 bela, 2 rjava, 3 zelena, 4 rumena, 5 siva, 6 roza, 7 modra, 8 rdeča.'

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, nekonfekcioniran

Izvedba

ravni moški konektor

Stranski priključek A

M12

Število polov

Nazivna napetost

30 V

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

18 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (42,99 € / Kos)

42,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 76 0931 0111 00008-0200-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni moški konektor Število polov: 8 1 kos

M12-A kvadratni priključek s prirobnico
Število polov: 8
nezaščiten
Vodniki
IP40
UL
kvadrat

Dodatne informacije

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost:> 10⁸ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PA
Vrsta montaže: montaža na ohišje

Vrsta: 76 0931 0111 00008-0200

Vrsta izdelka: konektor za senzor/aktuator, nekonfekcioniran

Izvedba: ravni moški konektor

Stranski priključek A: M12

Število polov: 8

Nazivna napetost: 30 V

Nazivni tok: 2 A

Nazivni tok - zaokrožen: 2 A

Premer priključka (maks.): 0.25 mm²

Priključek: odprti konec kabla

Vrsta navoja: M12

Kodiranje: A

Material kontakta: CuZn

Kontaktna površina: Au (zlato)

: IP40
IP67

Vrsta pritrditve: navojno

Proizv. št. delov: 76 0931 0111 00008-0200-20

Vsebina: 1 kos

Skladnost z RoHS: Ja
