binder 79 1402 72 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli

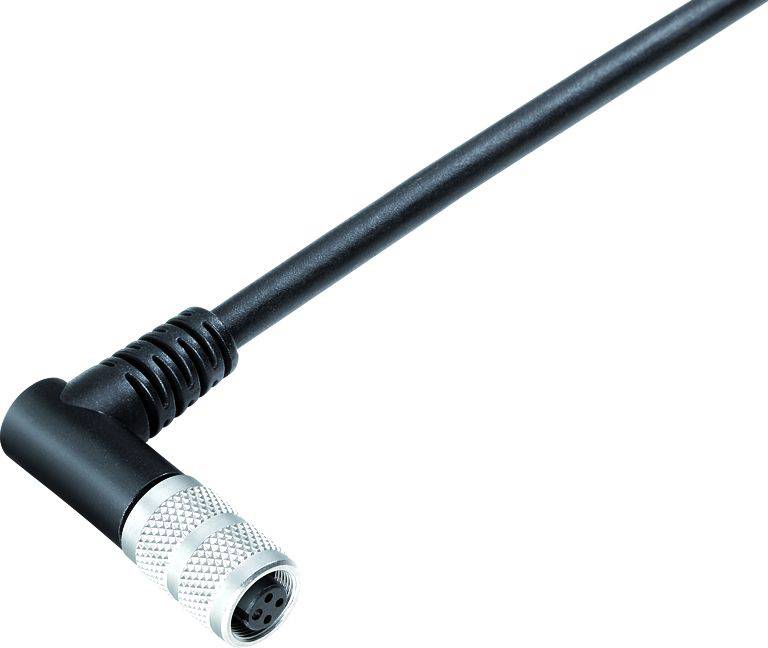

Kotni vtič s kablom, primeren za električne povezave. Vtič ima črno ohišje in srebrn priključek.

Slika je simbolična

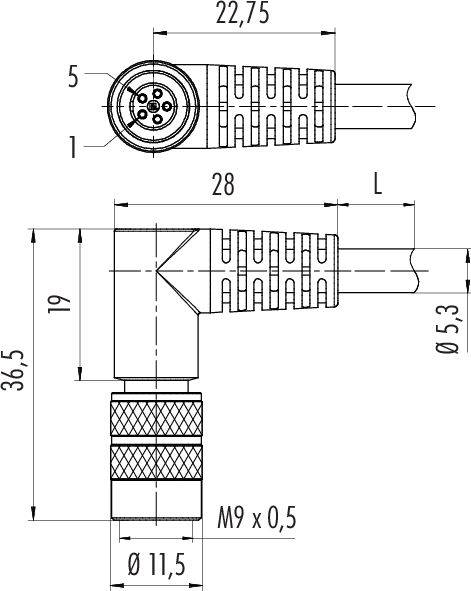

Tehnična risba kotnega priključka z navojem M9. Dimenzije: 22,75 mm dolžina, 36,5 mm višina, Ø11,5 mm vtič.

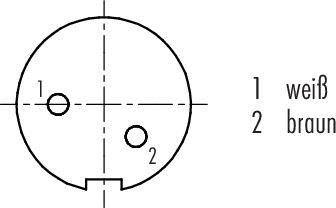

Tehnična risba vtiča: Okrogla oblika z dvema kontaktnima točkama. Oznake: '1 bela' in '2 rjava' na desni strani.

1/3

Slika je simbolična

Vrsta izdelka

okrogli priključek-konfekcioniran

Izvedba

kotni ženski konektor

Skupno število polov

Priključek

kabel z vtičem priključkom

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

148 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (43,99 € / Kos)

43,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

79 1402 72 02 Serija 702

Kotna vtičnica M9 IP67
Število polov: 2
Oklopljen
oblikovan na kablu
IP67
ČISTO črna
5 x 0,25 mm²

Tehnične specifikacije

EMC primernost: oklopljen
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Zaklepni material: CuZn (ponikljana medenina)
Izolacijski pramen: PP
Prerez kabla: 5 x 0,25 mm²
Hitrost vožnje: na 5 m vodoravne razdalje. -> 200 m/min
Upogibni polmer premaknjenega kabla: ≥ 10 x Ø
Upogibni polmer fiksnega kabla: ≥ 5 x Ø
Brez halogenov: Da
Vrsta pritrditve: kabelska montaža

Vrsta: 79 1402 72 02

Vrsta izdelka: okrogli priključek-konfekcioniran

Izvedba: kotni ženski konektor

Skupno število polov: 2

Priključek: kabel z vtičem priključkom

Barva: črna

Vsebina: 1 kos

Maks. temperatura: 90 °C

Nazivni tok: 4 A

Min. temperatura: -50 °C

Nazivni tok - zaokrožen: 4 A

Zapora: vijak

Nazivna napetost: 125 V

Material kontakta: CuSn

Material ohišja: PUR

: AWG 24

Proizv. št. delov: 79 1402 72 02-20

Število pinov: 2

maks. prerez: 0.25 mm²

Območje prečnega prereza: 0.25 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 702

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

binder 79 1402 72 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215432

Priporočeni izdelki

79 1402 72 02

4 A

kotni ženski konektor

1 kos

binder 79 1401 12 02-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215426

79 1401 12 02

4 A

ravni moški konektor

1 kos

binder 79 1401 15 02-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215427

79 1401 15 02

4 A

ravni moški konektor

1 kos

binder 79 1401 72 02-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215428

79 1401 72 02

4 A

kotni moški konektor

1 kos

binder 79 1401 75 02-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215429

79 1401 75 02

4 A

kotni moški konektor

1 kos

binder 79 1402 12 02-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215430

79 1402 12 02

4 A

ravni ženski konektor

1 kos

binder 79 1402 15 02-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215431

79 1402 15 02

4 A

ravni ženski konektor

1 kos

binder 79 1402 75 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215433

79 1402 75 02

4 A

kotni ženski konektor

1 kos

binder 79 1405 12 03-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215434

79 1405 12 03

4 A

ravni moški konektor

1 kos

binder 79 1405 72 03-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215435

79 1405 72 03

4 A

kotni moški konektor

1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215432 binder 79 1402 72 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo spajanje s potapljanjem ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo okroglih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
