binder 79 1426 15 08-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 8 Serija (okrogli

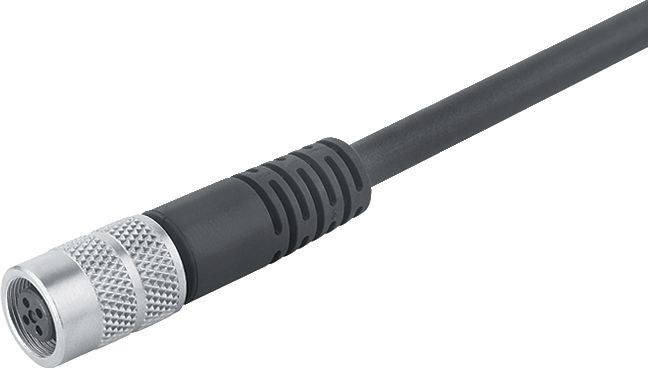

Črn kabel s kovinskim okroglim vtičem, primeren za elektronske povezave in prenos signalov.

Slika je simbolična

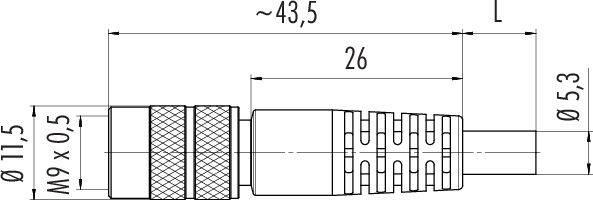

Tehnična risba cilindričnega priključka z merami: dolžina 43,5 mm, premer 11,5 mm, navoj M9 x 0,5 mm.

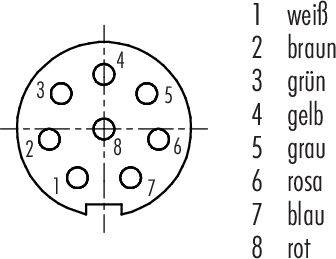

Diagram priključka z osmimi priključki, oštevilčenimi od 1 do 8. Vsak priključek ima dodeljeno barvo: 1 bela, 2 rjava, 3 zelena, 4 rumena, 5 siva, 6 rožnata, 7 modra, 8 rdeča.

1/3

Slika je simbolična

Vrsta izdelka

okrogli priključek-konfekcioniran

Izvedba

ravni ženski konektor

Skupno število polov

Priključek

kabel z vtičem priključkom

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

84 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (89,99 € / Kos)

89,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

79 1426 15 08 Serija 702

M9 IP67 kabelska vtičnica
Število polov: 8
Oklopljen
oblikovan na kablu
IP67
ČISTO črna
8 x 0,14 mm²

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Zaklepni material: CuZn (ponikljana medenina)
Izolacijski pramen: PVC
Prerez kabla: 8 x 0,14 mm²
Premiki upogibnega radija kabla: 405 mm
Polmer upogiba fiksnega kabla: 80 mm
Brez halogenov: št
Vrsta pritrditve: kabelska montaža

Vrsta: 79 1426 15 08

Vrsta izdelka: okrogli priključek-konfekcioniran

Izvedba: ravni ženski konektor

Skupno število polov: 8

Priključek: kabel z vtičem priključkom

Barva: črna

Vsebina: 1 kos

Maks. temperatura: 80 °C

Nazivni tok: 1 A

Min. temperatura: -25 °C

Nazivni tok - zaokrožen: 1 A

Zapora: vijak

Nazivna napetost: 125 V

Material kontakta: CuSn

Material ohišja: PUR

: AWG 26

Proizv. št. delov: 79 1426 15 08-20

Število pinov: 8

maks. prerez: 0.14 mm²

Območje prečnega prereza: 0.14 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 702

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

binder 79 1401 12 02-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215426

4 A

ravni moški konektor

1 kos

binder 79 1401 15 02-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215427

4 A

ravni moški konektor

1 kos

binder 79 1401 72 02-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215428

4 A

kotni moški konektor

1 kos

binder 79 1401 75 02-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215429

4 A

kotni moški konektor

1 kos

binder 79 1402 12 02-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215430

4 A

ravni ženski konektor

1 kos

binder 79 1402 15 02-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215431

4 A

ravni ženski konektor

1 kos

binder 79 1402 72 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215432

4 A

kotni ženski konektor

1 kos

binder 79 1402 75 02-20 okrogli priključek-konfekcioniran kotni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215433

4 A

kotni ženski konektor

1 kos

binder 79 1405 12 03-20 okrogli priključek-konfekcioniran ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215434

4 A

ravni moški konektor

1 kos

binder 79 1405 72 03-20 okrogli priključek-konfekcioniran kotni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 702 1 kos

Št. izdelka:3215435

4 A

kotni moški konektor

1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215458 binder 79 1426 15 08-20 okrogli priključek-konfekcioniran ravni ženski konektor Skupno število polov: 8 Serija (okrogli

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo priključek za potopno spajkanje ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo naših krožnih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
