binder 86 0232 0002 00005-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor Število polov: 5 1

Okrogel kovinski priključni element z večpolnim priključkom na sprednji strani in navojem na zadnji strani.

Slika je simbolična

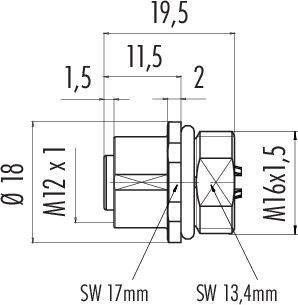

Tehnična risba priključka. Mere: Ø18, dolžina 19,5, SW 17 mm, SW 13,4 mm, M12x1, M16x1,5.

Krožni diagram s petimi oštevilčenimi točkami in segmentom, ki kaže 45-stopinjski kot. Točke tvorijo križni vzorec.

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, nekonfekcioniran

Izvedba

ravni ženski konektor

Stranski priključek A

M12

Število polov

Nazivna napetost

60 V

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

3 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (19,99 € / Kos)

19,99 €

z DDV

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 86 0232 0002 00005-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor Število polov: 5 1 kos

M12-A vtičnica s prirobnico
Število polov: 5
nezaščiten
spajkalni
IP68
UL
M16x1,5

Dodatne informacije

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost:> 10⁸ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PA
Vrsta montaže: montaža na ohišje

Vrsta: 86 0232 0002 00005

Vrsta izdelka: konektor za senzor/aktuator, nekonfekcioniran

Izvedba: ravni ženski konektor

Stranski priključek A: M12

Število polov: 5

Nazivna napetost: 60 V

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Premer priključka (maks.): 0.34 mm²

Priključek: spajkalni

Vrsta navoja: M12

Vrsta navoja priključnega kabla in montaža: M16

Kodiranje: A

Material kontakta: CuSn

Kontaktna površina: Au (zlato)

: IP68

Vrsta pritrditve: navojno

Proizv. št. delov: 86 0232 0002 00005-20

Vsebina: 1 kos

Skladnost z RoHS: Ja

Različice(Cene izdelkov vključujejo DDV.)

Standardni vtič

Nazivni tok - zaokrožen

Izvedba

Število polov

Nazivna napetost

Vrsta navoja

binder 09 0381 81 08-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico Število polov: 8 1 kos Piece

Št. izdelka:3216600

konektor senzorja

1.5 A

moški konektor s prirobnico

30 V

M12

binder 09 0431 212 04-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico Število polov: 4 1 kos Piece

Št. izdelka:3216601

konektor senzorja

moški konektor s prirobnico

M12

binder 09 0435 87 04-20 konektor za senzor/aktuator, nekonfekcioniran PG11 moški konektor s prirobnico Število polov: 4 1 kos

Št. izdelka:3216614

4 A

moški konektor s prirobnico

250 V

PG11

binder 09 0437 87 05-20 konektor za senzor/aktuator, nekonfekcioniran PG11 moški konektor s prirobnico Število polov: 5 1 kos

Št. izdelka:3216616

konektor senzorja

4 A

moški konektor s prirobnico

60 V

PG11

binder 09 3432 92 04-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor, ženski konektor s prirobnico Število polov: 4 1 kos

Št. izdelka:3216639

konektor senzorja

4 A

ravni ženski konektorženski konektor s prirobnico

250 V

M12

binder 09 3442 92 05-20 konektor za senzor/aktuator, nekonfekcioniran ravni ženski konektor, ženski konektor s prirobnico Število polov: 5 1 kos

Št. izdelka:3216642

konektor senzorja

4 A

ravni ženski konektorženski konektor s prirobnico

60 V

binder 09 3491 969 12-20 konektor za senzor/aktuator, nekonfekcioniran M12 x 1 moški konektor s prirobnico Število polov: 12 1 kos Piece

Št. izdelka:3216643

konektor senzorja

1.5 A

moški konektor s prirobnico

30 V

M12 x 1

binder 70 3441 287 05-20 konektor za senzor/aktuator, nekonfekcioniran M12 moški konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216661

konektor senzorja

4 A

moški konektor s prirobnico

60 V

M12

binder 70 3441 785 05-20 konektor za senzor/aktuator, nekonfekcioniran M16 moški konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216662

4 A

moški konektor s prirobnico

60 V

M16

binder 70 3442 287 05-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor, ženski konektor s prirobnico 0.5 m Število polov: 5 1 kos

Št. izdelka:3216663

4 A

ravni ženski konektorženski konektor s prirobnico

60 V

M12

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3218365 binder 86 0232 0002 00005-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor Število polov: 5 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3218365 binder 86 0232 0002 00005-20 konektor za senzor/aktuator, nekonfekcioniran M12 ravni ženski konektor Število polov: 5 1

Opis

Ti priključni sistemi ponujajo popolno rešitev za senzorje in aktuatorje v številnih panogah. Ponujamo konektorje v razponu od IP40 do IP69K, mnogi z odobritvami UL, VDE in Ecolab ter modele, skladne s FDA. Uporabniki lahko naročijo krožne konektorje z 2 do 12 kontakti in različnimi možnostmi zaključkov, vključno s spajkanjem, stiskanjem, spajkanjem s potapljanjem, kabli in navojnimi zaključki. Konektorji z vijačnim zaklepom M5, M8 in M12 so na voljo ravne in kotne ter različice s prirobnico. Poleg dvojnih vtičev in dvojnih razdelilnikov je na voljo tudi velika izbira priključnih kablov.

Značilnosti:

• 2 do 12-polni
• IP40 do IP69K
• Zaklepanje vijakov
· Enostavna montaža
• Odobreno UL, VDE in Ecolab
• Povezovalne linije
• Različice, skladne s FDA

Besedilo je strojno prevedeno.
