binder 86 6119 1100 00003-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov:

M12-konektor s kovinskim ohišjem in sedmimi zlatimi kontakti. Zadnja stran prikazuje tri priključne pine za električni stik.

Slika je simbolična

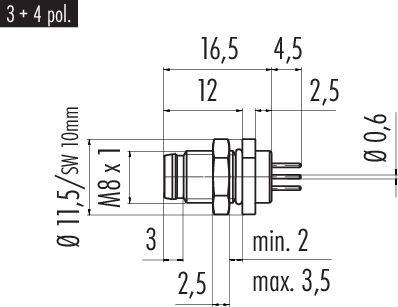

Tehnični nacrt priključka z dimenzijami: celotna dolžina 16,5 mm, širina 3 mm, navoj M8 x 1, premer 3,5 do 0,6 mm.

Trije črni krogi znotraj večjega kroga, oštevilčeni 1, 3 in 4. Križi označujejo sredino in so povezani z linijami.

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, nekonfekcioniran

Izvedba

moški konektor s prirobnico

Standardni vtič

konektor senzorja

Stranski priključek A

Število polov

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

14 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (9,49 € / Kos)

9,49 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 86 6119 1100 00003-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov: 3 1 kos Piece

Prirobnični priključek M8
Število polov: 3
nezaščiten
potopno spajkanje
IP67
UL
Lahko se privije s sprednje strani

Dodatne informacije

Tehnične specifikacije

EMC primernost: nezaščiten
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: II
Prenapetostna kategorija: II
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PA
Vrsta montaže: montaža na ohišje

Vrsta embalaže: Piece

Vrsta: 86 6119 1100 00003

Vrsta izdelka: konektor za senzor/aktuator, nekonfekcioniran

Izvedba: moški konektor s prirobnico

Standardni vtič: konektor senzorja

Stranski priključek A: M8

Število polov: 3

Nazivna napetost: 60 V

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Priključek: spajkalni

Vrsta navoja: M8

Material kontakta: CuZn

Kontaktna površina: Au (zlato)

Tehnologija priključitve senzorja/aktuatorja: montaža na zadnjo steno

: IP67

Vrsta pritrditve: navojno

Proizv. št. delov: 86 6119 1100 00003-20

Vsebina: 1 kos

Skladnost z RoHS: Ja

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Izvedba

Vrsta pritrditve

Število polov

Nazivna napetost

Vrsta navoja

binder 09 3389 00 04-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 4 1 kos

Št. izdelka:3216634

4 A

ravni moški konektor

zaskočno

60 V

binder 09 3411 00 03-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 3 1 kos Piece

Št. izdelka:3216635

4 A

ravni moški konektor

zaskočno

60 V

binder 09 3411 40 03-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni moški konektor Število polov: 3 1 kos Piece

Št. izdelka:3216636

4 A

ravni moški konektor

zaskočno

10 V30 V

binder 70 3420 005 04-20 konektor za senzor/aktuator, nekonfekcioniran ravni ženski konektor 0.5 m Število polov: 4 1 kos

Št. izdelka:3216659

4 A

ravni ženski konektor

navojno

30 V

binder 70 3421 005 04-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico 0.5 m Število polov: 4 1 kos

Št. izdelka:3216660

4 A

moški konektor s prirobnico

navojno

30 V

binder 76 6018 0111 00003-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 3 1 kos

Št. izdelka:3216850

4 A

ravni ženski konektor

zaskočno

60 V

binder 76 6018 0111 00004-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 kos

Št. izdelka:3216851

4 A

ravni ženski konektor

zaskočno

60 V

binder 76 6018 0111 00006-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 6 1 kos

Št. izdelka:3216852

1.5 A

ravni ženski konektor

navojno

30 V

binder 76 6018 0111 00008-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 8 1 kos

Št. izdelka:3216853

1.5 A

ravni ženski konektor

navojno

30 V

binder 76 6019 0111 00003-0200-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov: 3 1 kos

Št. izdelka:3216854

4 A

moški konektor s prirobnico

zaskočno

60 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3218461 binder 86 6119 1100 00003-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov:

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3218461 binder 86 6119 1100 00003-20 konektor za senzor/aktuator, nekonfekcioniran M8 moški konektor s prirobnico Število polov:

Opis

Ti priključni sistemi ponujajo popolno rešitev za senzorje in aktuatorje v številnih panogah. Ponujamo konektorje v razponu od IP40 do IP69K, mnogi z odobritvami UL, VDE in Ecolab ter modele, skladne s FDA. Uporabniki lahko naročijo krožne konektorje z 2 do 12 kontakti in različnimi možnostmi zaključkov, vključno s spajkanjem, stiskanjem, spajkanjem po potopu, kabli in navojnimi zaključki. Konektorji z vijačnim zaklepom M5, M8 in M12 so na voljo ravne in kotne ter različice s prirobnico. Poleg dvojnih vtičev in dvojnih razdelilnikov je na voljo tudi velika izbira priključnih kablov.

Značilnosti:

• 2 do 12-polni
• IP40 do IP69K
• Zaklepanje vijakov
· Enostavna montaža
• Odobreno UL, VDE in Ecolab
• Povezovalne linije
• Različice, skladne s FDA

Besedilo je strojno prevedeno.
