binder 86 6620 1120 00404-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 k

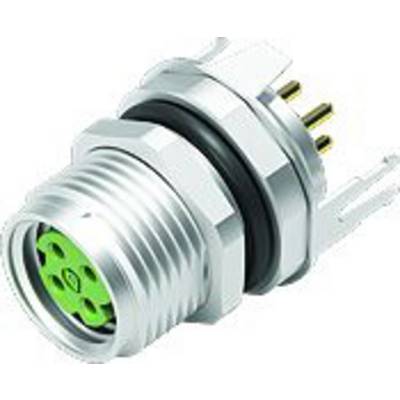

M12 okrogli vtični priključek z zelenim vložkom in petimi zlatimi kontakti. Uporablja se za industrijske električne povezave.

Slika je simbolična

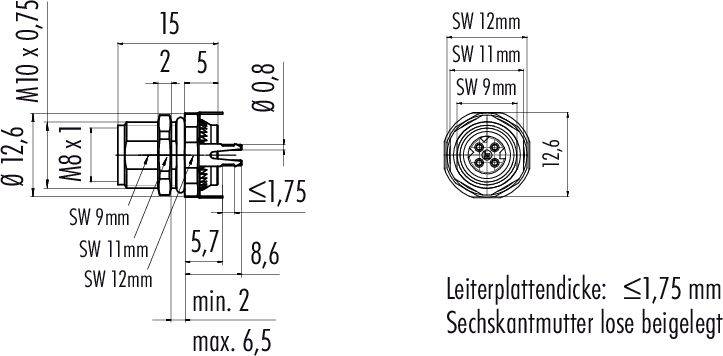

Tehnična risba priključka z merami. Premer 12,6 mm, M10 x 0,75 navoj, debelina tiskanega vezja ≤ 1,75 mm.

Diagram štiripinskega priključka z oštevilčenimi priključki od 1 do 4, ki prikazuje njihove položaje v krožni razporeditvi.

1/3

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, nekonfekcioniran

Izvedba

ravni ženski konektor

Stranski priključek A

Število polov

Nazivna napetost

63 V/DC

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

7 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (22,99 € / Kos)

22,99 €

z DDV

Na voljo samo 7 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

binder 86 6620 1120 00404-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 kos

M8-D vtičnica s prirobnico
Število polov: 4
zaščiten
potopno spajkanje
IP67

Dodatne informacije

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost:> 10⁸ Ω
Kontaktni upor: ≤ 15 mΩ
Skupina izolacijskih materialov: III
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PA
Vrsta montaže: montaža na ohišje

Vrsta: 86 6620 1120 00404

Vrsta izdelka: konektor za senzor/aktuator, nekonfekcioniran

Izvedba: ravni ženski konektor

Stranski priključek A: M8

Število polov: 4

Nazivna napetost: 63 V/DC

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Priključek: spajkalni

Vrsta navoja: M8

Vrsta navoja priključnega kabla in montaža: M8

Kodiranje: D

Material kontakta: CuZn

Kontaktna površina: Au (zlato)

: IP67

Značilnosti: zaščiten

Vrsta pritrditve: navojno

Proizv. št. delov: 86 6620 1120 00404-20

Vsebina: 1 kos

Skladnost z RoHS: Ja

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Izvedba

Vrsta pritrditve

Nazivna napetost

Vrsta navoja

binder 86 6620 1120 00404-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 kos

Št. izdelka:3218499

Priporočeni izdelki

86 6620 1120 00404

ravni ženski konektor

navojno

63 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni moški konektor 2 m Število polov: 4 20 kos

Št. izdelka:2563412

77 5429 0000 50704-0200

ravni moški konektor

63 V

binder konektor za senzor/aktuator, konfekcioniran ravni moški konektor 5 m Število polov: 4 20 kos

Št. izdelka:2563413

77 5429 0000 50704-0500

ravni moški konektor

63 V

binder konektor za senzor/aktuator, konfekcioniran ravni moški konektor 1 m Število polov: 4 20 kos

Št. izdelka:2563414

77 5429 5429 50704-0100

ravni moški konektor

25 V/AC60 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni moški konektor 2 m Število polov: 4 20 kos

Št. izdelka:2563415

77 5429 5429 50704-0200

ravni moški konektor

25 V/AC60 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni ženski konektor 2 m Število polov: 4 20 kos

Št. izdelka:2563416

77 5430 0000 50704-0200

ravni ženski konektor

63 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni ženski konektor 5 m Število polov: 4 20 kos

Št. izdelka:2563417

77 5430 0000 50704-0500

ravni ženski konektor

63 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni ženski konektor, ravni moški konektor 1 m Število polov: 4 20 kos

Št. izdelka:2563418

77 5430 5429 50704-0100

ravni ženski konektorravni moški konektor

63 V/DC

binder konektor za senzor/aktuator, konfekcioniran ravni ženski konektor, ravni moški konektor 2 m Število polov: 4 20 kos

Št. izdelka:2563419

77 5430 5429 50704-0200

ravni ženski konektorravni moški konektor

63 V/DC

binder 77 5429 0000 50704-0200-20 konektor za senzor/aktuator, konfekcioniran M8 ravni moški konektor 2 m Število polov: 4 1 kos

Št. izdelka:3218262

77 5429 0000 50704-0200

ravni moški konektor

navojno

63 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3218499 binder 86 6620 1120 00404-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3218499 binder 86 6620 1120 00404-20 konektor za senzor/aktuator, nekonfekcioniran M8 ravni ženski konektor Število polov: 4 1 k

Opis

Ti priključni sistemi ponujajo popolno rešitev za senzorje in aktuatorje v številnih panogah. Ponujamo konektorje v razponu od IP40 do IP69K, mnogi z odobritvami UL, VDE in Ecolab ter modele, skladne s FDA. Uporabniki lahko naročijo krožne konektorje z 2 do 12 kontakti in različnimi možnostmi zaključkov, vključno s spajkanjem, stiskanjem, spajkanjem s potapljanjem, kabli in navojnimi zaključki. Konektorji z vijačnim zaklepom M5, M8 in M12 so na voljo ravne in kotne ter različice s prirobnico. Poleg dvojnih vtičev in dvojnih razdelilnikov je na voljo tudi velika izbira priključnih kablov.

Značilnosti:

• 2 do 12-polni
• IP40 do IP69K
• Zaklepanje vijakov
· Enostavna montaža
• Odobreno UL, VDE in Ecolab
• Povezovalne linije
• Različice, skladne s FDA

Besedilo je strojno prevedeno.
