binder 99 0071 102 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 711

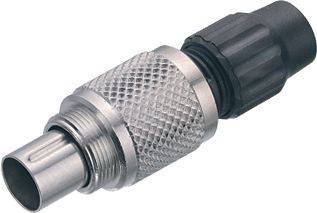

Kovinski priključek s teksturirano površino in črnim plastičnim koncem za povezovanje električnih kablov.

Slika je simbolična

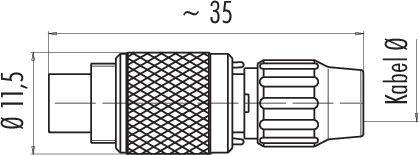

Priključek z dimenzijami: dolžina pribl. 35 mm, premer 11,5 mm. Besedilo 'Kabel Ø' nakazuje premer kabla.

Tarča z dvema zadetima točkama, označenima s '1' in '2'. Obe točki se nahajata desno od središčne osi.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

92 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (14,99 € / Kos)

14,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 0071 102 02 serija 711

M9 IP40 kabelski priključek
Število polov: 2
4,0 - 5,0 mm
nezaščiten
spajkalni
IP40

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Material kontaktnega telesa: PA (UL94 V-0)
Zaklepni material: CuZn (ponikljana medenina)
Premer kabla: 4,0 - 5,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 0071 102 02

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 2

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Zapora: vijak

Nazivna napetost: 125 V

Material kontakta: CuZn

Material ohišja: PA

: AWG 24

Proizv. št. delov: 99 0071 102 02-20

Število pinov: 2

maks. prerez: 0.25 mm²

Območje prečnega prereza: 0.25 mm² (max)

Skladnost z RoHS: Ja

: IP40

Serija: 711

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

binder 09 0073 00 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214471

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0073 20 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214472

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0074 00 02-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214473

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0074 20 02-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214474

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0077 20 03-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 3 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214475

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0078 20 03-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 3 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214476

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0081 20 04-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 4 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214477

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0082 20 04-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214478

3 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0082 32 04-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214479

3 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0097 20 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 711 1 kos

Št. izdelka:3214480

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215525 binder 99 0071 102 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 711

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215525 binder 99 0071 102 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 711

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo priključek za potopno spajkanje ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo naših krožnih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
