Name: binder 99 0409 10 04-20 kabelski priključek ravni moški konektor Skupno število polov: 4 Serija (okrogli konektor): 712
Brand: binder
SKU: 3215699
Availability: BackOrder

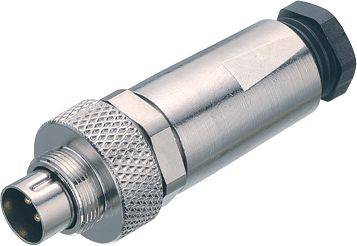

Kovinski vtič z rebrasto navojno matico in več kontaktnimi priključki. Uporablja se za industrijske ali elektronske povezave.

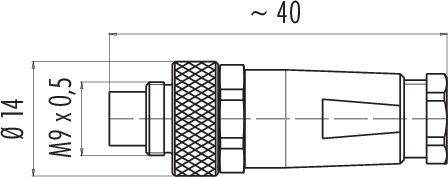

Tehnična risba cilindričnega vtiča. Mere: premer 14 mm, dolžina pribl. 40 mm, navoj M9 x 0,5.

Razporeditev pinov okroglega 4-pinskega vtiča: Pine oštevilčene od 1 do 4 v smeri urinega kazalca, začenši spodaj desno.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava tor.,27.10.

214 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (25,99 € / Kos)

25,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 0409 10 04 Serija 712

M9 IP67 kabelski konektor
Število polov: 4
3,5 - 5,0 mm
zaščiten
spajkalni
IP67

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Zaklepni material: CuZn (ponikljana medenina)
Prehod kabla: 3,5 - 5,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 0409 10 04

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 4

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 3 A

Nazivni tok - zaokrožen: 3 A

Zapora: vijak

Nazivna napetost: 125 V

Material kontakta: CuZn

Material ohišja: PA

: AWG 24

Proizv. št. delov: 99 0409 10 04-20

Število pinov: 4

maks. prerez: 0.25 mm²

Območje prečnega prereza: 0.25 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 712

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

binder 09 0403 00 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214954

Dostava pon.,26.10.

Conrad Electronic

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13,99 €^*

binder 09 0403 30 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214955

Dostava pon.,30.11.

Conrad Electronic

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

24,99 €^*

binder 09 0403 35 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214956

Dostava pon.,30.11.

Conrad Electronic

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

26,99 €^*

binder 09 0403 80 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214957

Dostava tor.,27.10.

42 kos - zaloga NemčijaConrad Electronic

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

18,99 €^*

binder 09 0403 90 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214958

Dostava pon.,30.11.

Conrad Electronic

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

20,99 €^*

binder 09 0404 00 02-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214959

Dostava tor.,27.10.

284 kos - zaloga NemčijaConrad Electronic

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

13,99 €^*

binder 09 0404 35 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214961

Dostava pon.,30.11.

Conrad Electronic

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

24,99 €^*

binder 09 0404 55 02-20 vtičnica s prirobnico kotni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214962

Dostava pon.,30.11.

Conrad Electronic

4 A

kotni ženski konektor

1 kos

vtičnica s prirobnico

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

35,99 €^*

binder 09 0404 80 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214963

Dostava tor.,27.10.

290 kos - zaloga NemčijaConrad Electronic

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

18,99 €^*

binder 09 0404 90 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214964

Dostava pon.,30.11.

Conrad Electronic

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

19,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215699 binder 99 0409 10 04-20 kabelski priključek ravni moški konektor Skupno število polov: 4 Serija (okrogli konektor): 712

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215699 binder 99 0409 10 04-20 kabelski priključek ravni moški konektor Skupno število polov: 4 Serija (okrogli konektor): 712

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo spajanje s potapljanjem ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo naših krožnih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
