binder 99 0426 10 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 712 1 k

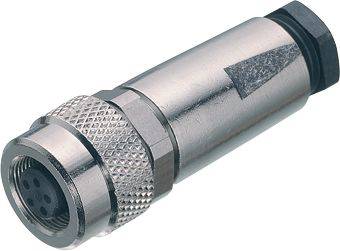

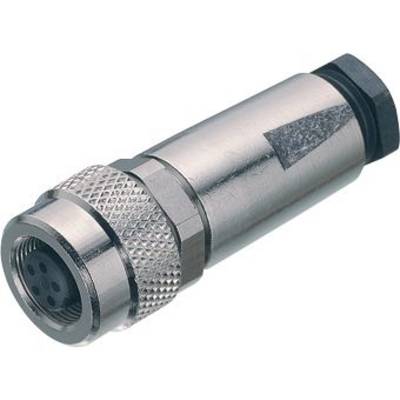

Kovinski vtič z nazobčanim ročajem in puščično oznako. Vidnih več kontaktnih pinov. Primeren za industrijske aplikacije.

Slika je simbolična

Tehnična risba cilindričnega priključka z navojem M9 x 0,5. Premer 14 mm, dolžina približno 36 mm.

Slika električnega vtiča z osmimi okroglimi priključki, oštevilčenimi od 1 do 8, na okronem ohišju z zarezo na robu.

1/3

Slika je simbolična

Vrsta izdelka

kabelska škatla

Izvedba

ravni ženski konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

86 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (41,99 € / Kos)

41,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 0426 10 08 Serija 712

M9 IP67 kabelska vtičnica
Število polov: 8
3,5 - 5,0 mm
zaščiten
spajkalni
IP67

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Material kontaktnega telesa: PA (UL94 V-0)
Zaklepni material: CuZn (ponikljana medenina)
Premer kabla: 3,5 - 5,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 0426 10 08

Vrsta izdelka: kabelska škatla

Izvedba: ravni ženski konektor

Skupno število polov: 8

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 1 A

Nazivni tok - zaokrožen: 1 A

Zapora: vijak

Nazivna napetost: 125 V

Material kontakta: CuSn

Material ohišja: PA

: AWG 26

Proizv. št. delov: 99 0426 10 08-20

Število pinov: 8

maks. prerez: 0.14 mm²

Območje prečnega prereza: 0.14 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 712

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

binder 09 0403 00 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214954

09 0403 00 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0403 30 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214955

09 0403 30 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0403 35 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214956

09 0403 35 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0403 80 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214957

09 0403 80 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0403 90 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214958

09 0403 90 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0404 00 02-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214959

09 0404 00 02

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0404 30 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214960

09 0404 30 02

4 A

ravni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

binder 09 0404 35 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214961

09 0404 35 02

4 A

ravni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

binder 09 0404 55 02-20 vtičnica s prirobnico kotni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214962

09 0404 55 02

4 A

kotni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

binder 09 0404 80 02-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 712 1 kos

Št. izdelka:3214963

09 0404 80 02

4 A

ravni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215720 binder 99 0426 10 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 712 1 k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215720 binder 99 0426 10 08-20 kabelska škatla ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 712 1 k

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo spajanje s potapljanjem ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo naših krožnih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
