binder 99-0437-19-05 okrogli priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 763 1 ko

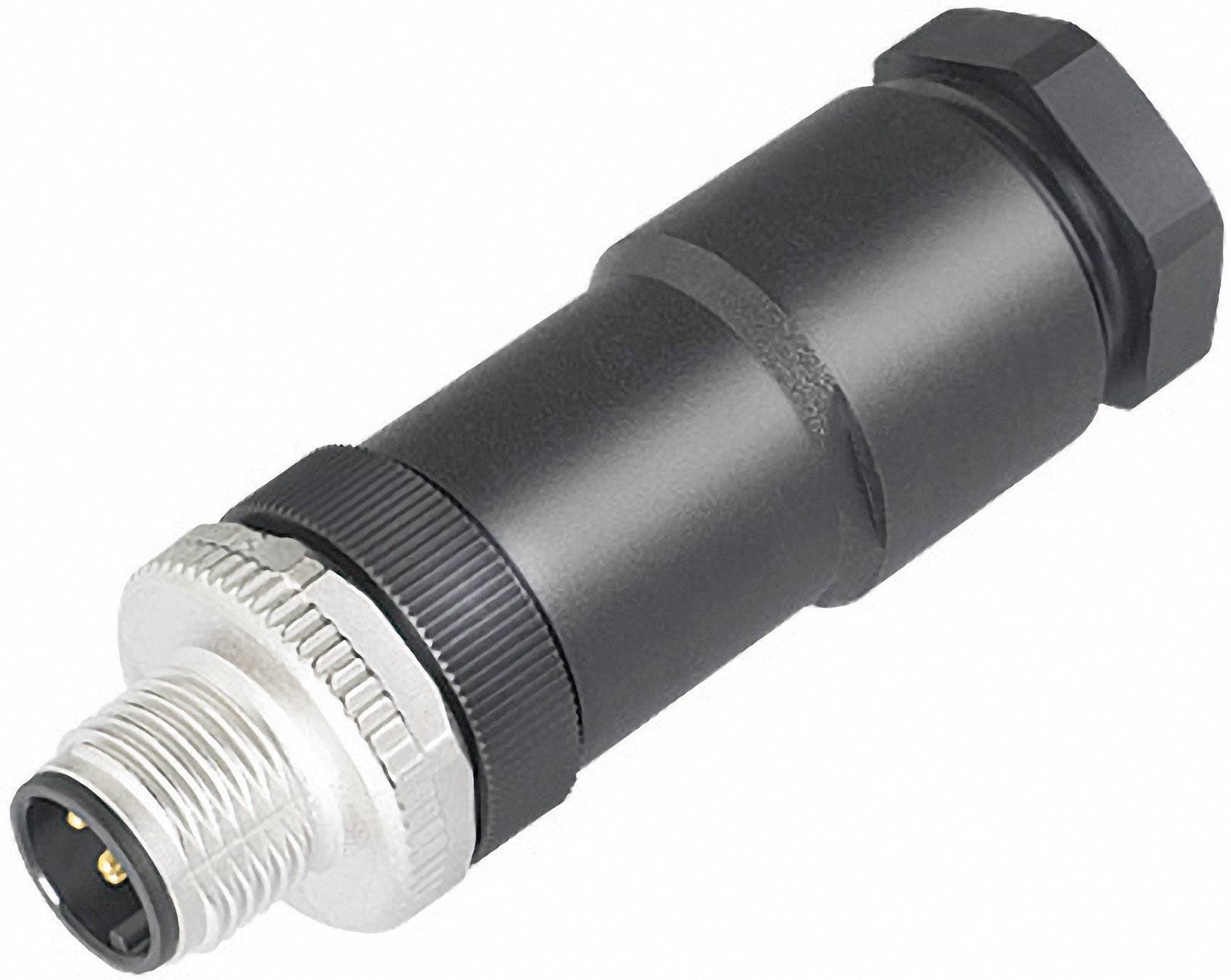

Cilindričen črn priključek z kovinskim navojem in tremi kontaktnimi priključki. Primeren za industrijske aplikacije.

Slika je simbolična

Vrsta izdelka

okrogli priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

vijačna sponka

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

73 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (21,99 € / Kos)

21,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta: 99-0437-19-05

Vrsta izdelka: okrogli priključek

Izvedba: ravni moški konektor

Skupno število polov: 5

Priključek: vijačna sponka

Vsebina: 1 kos

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Nazivna napetost: 250 V

Material kontakta: Au

Premer kabla do: 10 mm

Premer kabla do: 8 mm

: 18

Kot priključka: 180°

Proizv. št. delov: 99-0437-19-05

Območje premera kabla: 8 - 10 mm

Število pinov: 5

maks. prerez: 1.5 mm²

Območje prečnega prereza: 1.5 mm² (max)

: IP67

Serija: 763

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Priključek

Izvedba

Vsebina

Skupno število polov

Nazivna napetost

binder 99-0437-19-05 okrogli priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 763 1 kos

Št. izdelka:567779

Priporočeni izdelki

99-0437-19-05

10 A

vijačna sponka

ravni moški konektor

1 kos

250 V

M12 močnostni vtični konektor serije 763 št. polov: 4 kabelska vtičnica 8 A 99-019-04 Binder 20 kosov

Št. izdelka:1657490

99-019-04

8 A

vijačni

ravni ženski konektor

20 kos

250 V

M12 močnostni vtični konektor serije 763 št. polov: 4 prirobna vtičnica 8 A 09-3432-433-04 Binder 20 kosov

Št. izdelka:1657492

8 A

vijačni

ženski konektor s prirobnico

20 kos

250 V

M12 močnostni vtični konektor serije 763 št. polov: 5 prirobna vtičnica 09-3442-433-05 Binder 20 kosov

Št. izdelka:1657608

125 A

vijačni

ženski konektor s prirobnico

20 kos

125 V

M12 močnostni vtični konektor serije 763 št. polov: 5 kabelska vtičnica 99-0436-19-05 Binder 20 kosov

Št. izdelka:1657613

99-0436-19-05

8 A

vijačni

ravni ženski konektor

20 kos

125 V

binder 09-3442-433-05-20 okrogli priključek ženski konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 763 1 kos

Št. izdelka:3214428

09-3442-433-05-20

125 A

vijačni

ženski konektor s prirobnico

1 kos

125 V

binder 09-3432-433-04-20 okrogli priključek ženski konektor s prirobnico Skupno število polov: 4 Serija (okrogli konektor): 763 1 kos

Št. izdelka:3214434

09-3432-433-04-20

8 A

vijačni

ženski konektor s prirobnico

1 kos

250 V

binder 99-0429-19-04 okrogli priključek ravni moški konektor Skupno število polov: 4 Serija (okrogli konektor): 763 1 kos

Št. izdelka:567259

99 0429 19 04

6 A

vijačna sponka

ravni moški konektor

1 kos

250 V

binder 09-3442-433-05 okrogli priključek ženski konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 763 1 kos

Št. izdelka:567523

09-3442-433-05

10 A

vijačni

ženski konektor s prirobnico

1 kos

250 V

binder 99-019-04 okrogli priključek ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 763 1 kos

Št. izdelka:567868

99-019-04

11 A

vijačni

ravni ženski konektor

1 kos

300 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 567779 binder 99-0437-19-05 okrogli priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 763 1 ko

Navodila za uporabo in varnost

Navodila za uporabo in varnost 567779 binder 99-0437-19-05 okrogli priključek ravni moški konektor Skupno število polov: 5 Serija (okrogli konektor): 763 1 ko

Opis

Do sedaj ni bilo mogoče priključiti napajalnih kablov na priključke M12, ki so bili pripravljeni za montažo, ker so bili priključki zasnovani le na 0,75 mm² in je kabelski priključek končal pri 8 mm. Nove izvedbe se lahko vpnejo s končnimi žicami do 1,5 mm², premer kabla pa do 10 mm. To omogoča prenos 8 A na kontakt pri temperaturi okolice 40 ° C. Za zmanjšanje kontaktne upornosti in izgube toplote so kontakti oblikovani z Au površino. Priključki so združljivi z vtiči z vsemi 4- in 5-polnimi različicami v A-kodiranju v skladu z DIN EN61076-2-101.

Besedilo je strojno prevedeno.
