binder 99 0440 016 04-20 okrogli konektor ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 714 1

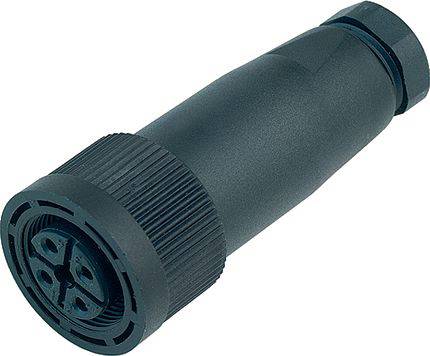

Vtič z okroglim, rebrasto profiliranim ohišjem in štiripolarnim priključkom. Pogosto se uporablja v elektroniki in elektrotehniki.

Slika je simbolična

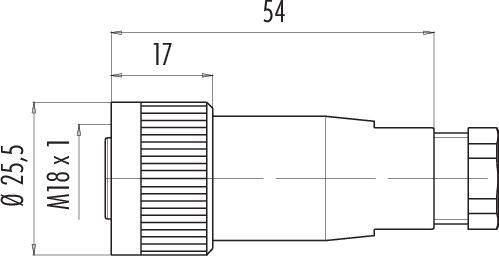

Tehnična risba cilindričnega vtičnega priključka z navojem. Glavne mere: premer 25,5 mm, dolžina 54 mm, navoj M18 x 1.

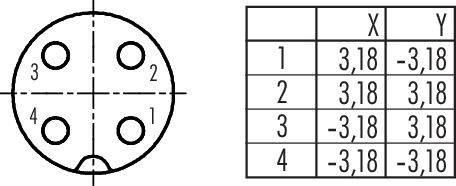

Krog s štirimi enakomerno razporejenimi luknjami, numeriranimi od 1 do 4. Poleg tabela s koordinatami 'X', 'Y': 3,18 in -3,18.

1/3

Slika je simbolična

Vrsta izdelka

okrogli konektor

Izvedba

ravni ženski konektor

Skupno število polov

Priključek

vijačna sponka

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

1 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (38,99 € / Kos)

38,99 €

z DDV

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 0440 016 04 Serija 714

M18 kabelska vtičnica
Število polov: 4
10,0 - 12,0 mm
nezaščiten
vijačna sponka
IP67
UL

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost:> 10⁸ Ω
Kontaktni upor: ≤ 8 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: III
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PA (UL94 V-0) / PBT (UL94 V-0)
Zaklepanje materiala: PA
Prehod kabla: 10,0 - 12,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 0440 016 04

Vrsta izdelka: okrogli konektor

Izvedba: ravni ženski konektor

Skupno število polov: 4

Priključek: vijačna sponka

Vsebina: 1 kos

Nazivni tok: 16 A

Nazivni tok - zaokrožen: 16 A

Zapora: vijak

Nazivna napetost: 250 V

Material kontakta: CuZn

Material ohišja: PBT

: AWG 16

Proizv. št. delov: 99 0440 016 04-20

Število pinov: 4

maks. prerez: 1.50 mm²

Območje prečnega prereza: 1.50 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 714

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215723 binder 99 0440 016 04-20 okrogli konektor ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 714 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215723 binder 99 0440 016 04-20 okrogli konektor ravni ženski konektor Skupno število polov: 4 Serija (okrogli konektor): 714 1

Opis

Napajalni konektorji se uporabljajo za napajanje AC motorjev, pogonov in motornih stikal z visokimi napetostmi za daljša časovna obdobja, pa tudi za nizkonapetostne aplikacije, kot so komponente Ethernet fieldbus in omrežne naprave. To so predvsem M12, M18 in 7/8 palčni okrogli konektorji, ki jih lahko stranka konfigurira tako, da ustrezajo posameznemu področju uporabe. Konektorji M12 s kodiranjem K in S se lahko uporabljajo do nazivne napetosti 630 V AC.

Značilnosti:

• 9 serij izdelkov
• Različni sistemi zaklepanja, vključno z M12, M18 in 7/8"
• Kodiranje, vključno z M12 - S, -K, -T, -L in -US
• Razred zaščite od IP20 do IP69K
• 2 do 8 kontaktov, vključno z 2+PE, 3+PE in 4+PE
• Zaščiten in zaščiten
• PUR in PVC ohišje
• Dolžine kablov od 0,5 m do 10 m

Besedilo je strojno prevedeno.
