binder 99 0976 102 03-20 kabelska škatla ravni ženski konektor Skupno število polov: 3 Serija (okrogli konektor): 710 1

Črn, večpolni električni vtič z nagubanim površjem in priključki na enem koncu.

Slika je simbolična

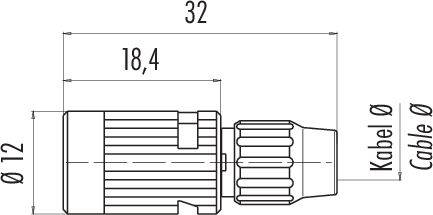

Risba cilindričnega konektorja. Dimenzije: dolžina 32 mm, premer 12 mm. Premer kabla variabilen.

Tehnična risba okrogle vtičnice s tremi oštevilčenimi priključki (1, 2, 3) in osnovno izrezano odprtino spodaj. Primerna za tehnične aplikacije.

1/3

Slika je simbolična

Vrsta izdelka

kabelska škatla

Izvedba

ravni ženski konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

38 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (14,99 € / Kos)

14,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 0976 102 03 Serija 710

Bajonetna kabelska vtičnica
Število polov: 3
4,0 - 5,0 mm
nezaščiten
spajkalni
IP40

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: II
Stopnja onesnaženosti: 1
Material kontaktnega telesa: PA (UL94 V-0)
Prehod kabla: 4,0 - 5,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 0976 102 03

Vrsta izdelka: kabelska škatla

Izvedba: ravni ženski konektor

Skupno število polov: 3

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Zapora: Bajonetna

Nazivna napetost: 125 V

Material kontakta: CuSn

Material ohišja: PA

: AWG 24

Proizv. št. delov: 99 0976 102 03-20

Število pinov: 3

maks. prerez: 0.25 mm²

Območje prečnega prereza: 0.25 mm² (max)

Skladnost z RoHS: Ja

: IP40

Serija: 710

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

binder 99 0976 102 03-20 kabelska škatla ravni ženski konektor Skupno število polov: 3 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215886

Priporočeni izdelki

99 0976 102 03

4 A

ravni ženski konektor

1 kos

kabelska škatla

binder kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 710 20 kos

Št. izdelka:2561583

99 0972 100 02

4 A

ravni ženski konektor

20 kos

kabelska škatla

binder 09 0973 00 02-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215137

09 0973 00 02

4 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 0974 00 02-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215138

09 0974 00 02

4 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 09 0997 00 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215139

09 0997 00 05

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

binder 09 9482 00 08-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215330

09 9482 00 08

1 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

binder 99 0971 100 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215881

99 0971 100 02

4 A

ravni moški konektor

1 kos

kabelski priključek

binder 99 0971 102 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215882

99 0971 102 02

4 A

ravni moški konektor

1 kos

kabelski priključek

binder 99 0972 100 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215883

99 0972 100 02

4 A

ravni ženski konektor

1 kos

kabelska škatla

binder 99 0972 102 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 710 1 kos

Št. izdelka:3215884

99 0972 102 02

4 A

ravni ženski konektor

1 kos

kabelska škatla

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215886 binder 99 0976 102 03-20 kabelska škatla ravni ženski konektor Skupno število polov: 3 Serija (okrogli konektor): 710 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215886 binder 99 0976 102 03-20 kabelska škatla ravni ženski konektor Skupno število polov: 3 Serija (okrogli konektor): 710 1

Opis

Naši subminiaturni okrogli konektorji so zasnovani za številne aplikacije, kjer imata velikost in celovitost signala pomembno vlogo. Ponujamo modele z zaskočnim, bajonetnim in potisnim zaklepanjem ter z vijačnim zaklepanjem M9 v dveh različnih različicah, z zaščito IP40 ali IP67. Konektorji so na voljo z dvema do osmimi kontakti, v ravni ali kotni izvedbi ter kot konektorji s prirobnico. Različni modeli imajo spajanje s potapljanjem ali spajkanje in so na voljo z ulitimi kabli različnih dolžin. Za izdelavo okroglih konektorjev uporabljamo visokokakovostne materiale. Ohišja in kontaktna telesa so iz PUR ali PVC, kontakti so iz pozlačenega brona ali pozlačene medenine. Na voljo je sedem različnih serij, ki navdušujejo z naslednjimi prednostmi:

• Izbira zaklepanja
• Razred zaščite IP40 ali IP67
• 2 do 8-polni
• Ravne in kotne različice
• Do 1.000 ciklov parjenja

Besedilo je strojno prevedeno.
