binder 99 2005 10 03-20 kabelski priključek ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 581

Okrogel kovinski večpolni vtič z nazobčano površino ročaja. Primeren za električne povezave v avdio ali video tehniki.

Slika je simbolična

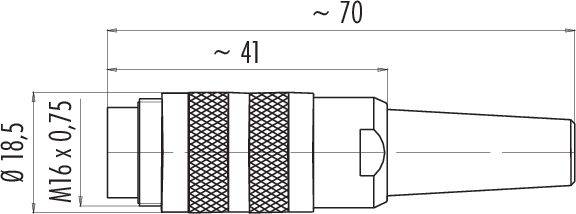

Tehnična risba priključka z merami: skupna dolžina pribl. 70 mm, sprednji odsek pribl. 41 mm, premer 18,5 mm, navoj M16 x 0,75.

Diagram trikontaktnega vtičnega priključka s tremi številčenimi kontakti: 1, 2 in 3, simetrično razporejenimi okoli sredine.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

755 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (15,99 € / Kos)

15,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 2005 10 03 serija 581

M16 IP40 kabelski priključek
Število polov: 3 DIN
4,0 - 6,0 mm
zaščiten
spajkalni
IP40

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 5 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 4,0 - 6,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 2005 10 03

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 3

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 7 A

Nazivni tok - zaokrožen: 7 A

Zapora: vijak

Nazivna napetost: 250 V

Material kontakta: CuZn

: AWG 18

Proizv. št. delov: 99 2005 10 03-20

Število pinov: 3

maks. prerez: 0.75 mm²

Območje prečnega prereza: 0.75 mm² (max)

Skladnost z RoHS: Ja

: IP40

Serija: 581

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Priključek

Izvedba

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 99 2005 10 03-20 kabelski priključek ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215908

Priporočeni izdelki

99 2005 10 03

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 00 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215891

99 2001 00 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 02 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215892

99 2001 02 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 09 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215893

99 2001 09 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 10 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215894

99 2001 10 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 19 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215895

99 2001 19 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 20 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215896

99 2001 20 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 29 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215897

99 2001 29 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2001 92 02-20 kabelski priključek ravni moški konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215898

99 2001 92 02

7 A

spajkalni

ravni moški konektor

kabelski priključek

250 V

binder 99 2002 00 02-20 kabelska škatla ravni ženski konektor Skupno število polov: 2 Serija (okrogli konektor): 581 1 kos

Št. izdelka:3215899

99 2002 00 02

7 A

spajkalni

ravni ženski konektor

kabelska škatla

250 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3215908 binder 99 2005 10 03-20 kabelski priključek ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 581

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3215908 binder 99 2005 10 03-20 kabelski priključek ravni moški konektor Skupno število polov: 3 Serija (okrogli konektor): 581

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in ulite kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
