Name: binder 99 2440 12 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos
Brand: binder
SKU: 3216053
Availability: BackOrder

Črn, valjast vtič z kovinskim priključkom in več kontaktnimi točkami na odprtem koncu.

Tehnična risba komponente z merami: dolžina ~78 mm, premer 27 mm in navoj 7/8"-16 UN. Tabele prikazujejo velikosti ključev za odseka A in B.

Električna skica vtičnega priključka z okroglimi kontakti. Kontakti označeni s '2', '3' in ozemljitvijo.

1/3

Slika je simbolična

Izvedba

ravni ženski konektor

Skupno število polov

3 + PE

Priključek

vijačna sponka

Vsebina

1 kos

Nazivni tok - zaokrožen

12 A

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

219 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (34,99 € / Kos)

34,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 2440 12 03 Serija 820

7/8" kabelska vtičnica
Število polov: 2+PE
6,0 - 8,0 mm
nezaščiten
vijačna sponka
IP67
UL
VDE

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 5 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: III
Stopnja onesnaženosti: 3
Material kontaktnega telesa: PUR/PA
Zaklepni material: tlačno lito cink, ponikljano
Premer kabla: 6,0 - 8,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 2440 12 03

Izvedba: ravni ženski konektor

Skupno število polov: 3 + PE

Priključek: vijačna sponka

Vsebina: 1 kos

Nazivni tok: 12 A

Nazivni tok - zaokrožen: 12 A

Zapora: vijak

Število pola: da

Nazivna napetost: 300 V
600 V

Material kontakta: CuZn

Material ohišja: PBT

: AWG 16

Proizv. št. delov: 99 2440 12 03-20

Število pinov: 3

maks. prerez: 1.50 mm²

Območje prečnega prereza: 1.50 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 820

Različice(Vse cene so z DDV)

Nazivni tok - zaokrožen

Priključek

Izvedba

Vsebina

Skupno število polov

Nazivna napetost

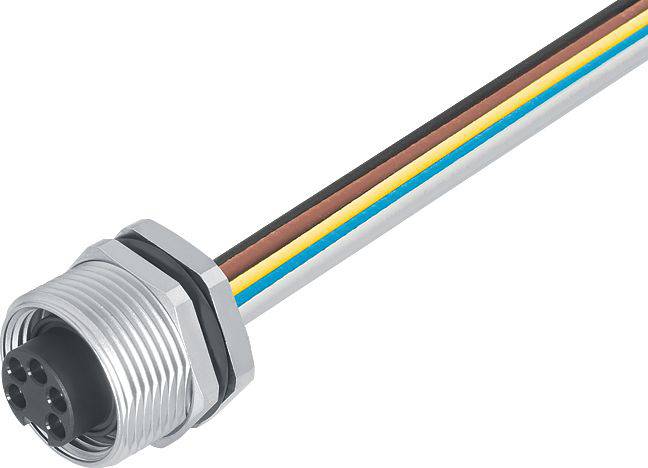

binder 09 2446 100 03-20 ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215145

Dostava čet.,3.12.

Conrad Electronic

10 A

odprti konec kabla

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

30,99 €^*

binder 09 2446 180 03-20 ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215146

Dostava čet.,3.12.

Conrad Electronic

10 A

spajkalni

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

27,99 €^*

binder 09 2446 300 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215147

Dostava pon.,26.10.

2 kos - zaloga NemčijaConrad Electronic

10 A

odprti konec kabla

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

25,99 €^*

binder 09 2446 310 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215148

Dostava čet.,3.12.

Conrad Electronic

10 A

odprti konec kabla

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

25,99 €^*

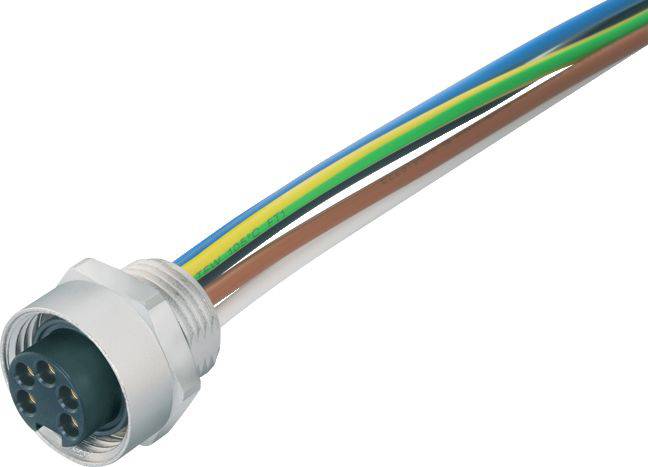

binder 09 2446 320 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215149

Dostava čet.,3.12.

Conrad Electronic

10 A

odprti konec kabla

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

25,99 €^*

binder 09 2446 330 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215150

Dostava čet.,3.12.

Conrad Electronic

10 A

spajkalni

ravni ženski konektor

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

23,99 €^*

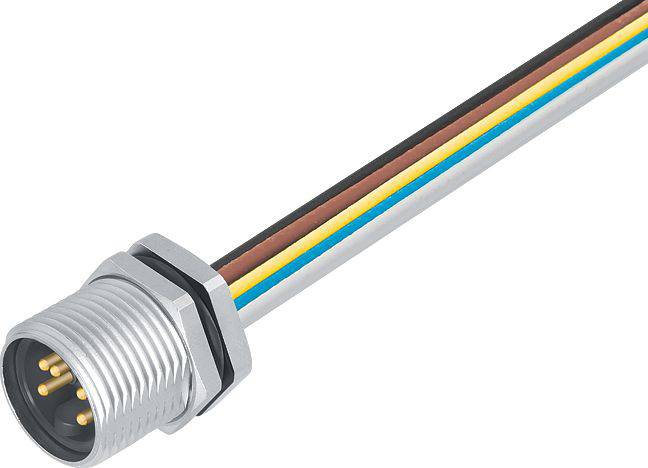

binder 09 2447 100 03-20 moški konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215151

Dostava pon.,26.10.

55 kos - zaloga NemčijaConrad Electronic

10 A

odprti konec kabla

moški konektor s prirobnico

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

30,99 €^*

binder 09 2447 180 03-20 moški konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215152

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

10 A

spajkalni

moški konektor s prirobnico

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

27,99 €^*

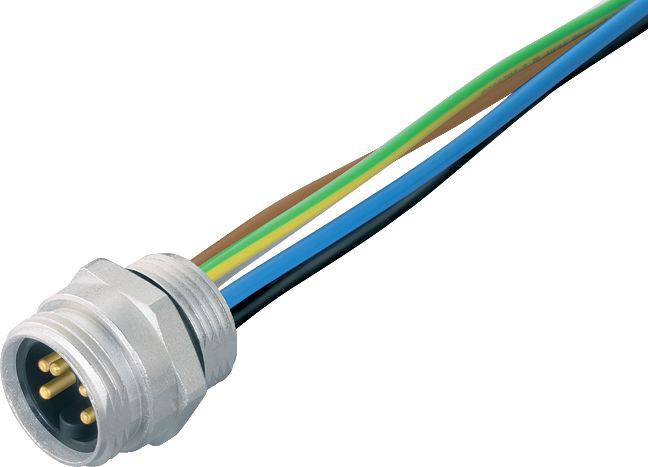

binder 09 2447 300 03-20 moški konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215153

Dostava čet.,3.12.

Conrad Electronic

10 A

odprti konec kabla

moški konektor s prirobnico

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

25,99 €^*

binder 09 2447 310 03-20 moški konektor s prirobnico Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Št. izdelka:3215154

Dostava čet.,3.12.

Conrad Electronic

10 A

odprti konec kabla

moški konektor s prirobnico

1 kos

3 + PE

300 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

25,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3216053 binder 99 2440 12 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3216053 binder 99 2440 12 03-20 ravni ženski konektor Skupno število polov: 3 + PE Serija (okrogli konektor): 820 1 kos

Opis

Napajalni konektorji se uporabljajo za napajanje AC motorjev, pogonov in motornih stikal z visokimi napetostmi za daljša časovna obdobja, pa tudi za nizkonapetostne aplikacije, kot so komponente Ethernet fieldbus in omrežne naprave. To so predvsem M12, M18 in 7/8 palčni okrogli konektorji, ki jih lahko stranka konfigurira tako, da ustrezajo posameznemu področju uporabe. Konektorji M12 s kodiranjem K in S se lahko uporabljajo do nazivne napetosti 630 V AC.

Značilnosti:

• 9 serij izdelkov
• Različni sistemi zaklepanja, vključno z M12, M18 in 7/8"
• Kodiranje, vključno z M12 - S, -K, -T, -L in -US
• Razred zaščite od IP20 do IP69K
• 2 do 8 kontaktov, vključno z 2+PE, 3+PE in 4+PE
• Zaščiten in zaščiten
• PUR in PVC ohišje
• Dolžine kablov od 0,5 m do 10 m

Besedilo je strojno prevedeno.
