binder 99 4202 110 07-20 kabelska škatla ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 6

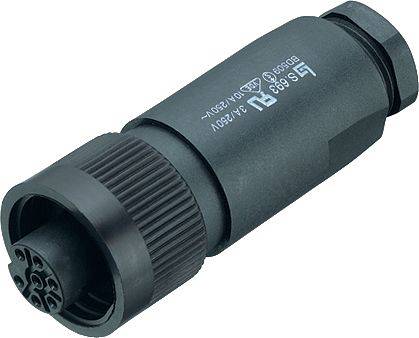

Črn, valjast električni priključek z navojem in večimi priključnimi mesti, ki se uporablja v električnih povezavah.

Slika je simbolična

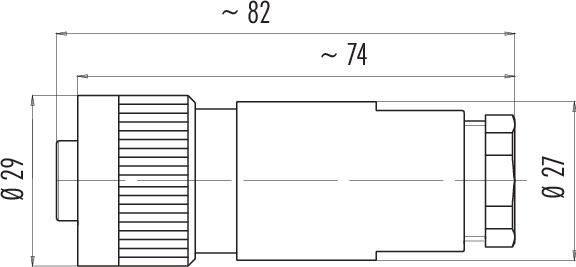

Tehnična risba cilindričnega dela z merami: skupna dolžina pribl. 82 mm, dolžina odseka pribl. 74 mm, premer 27-29 mm.

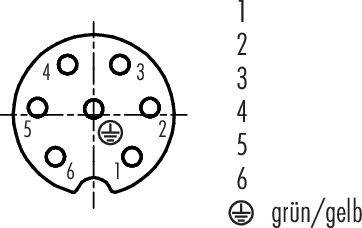

Elektronski načrt priključka: Okrogla vtičnica s šestimi priključki, oštevilčenimi od 1 do 6. Priključek 2 označen z ozemljitveним simbolom in 'zeleno/rumeno'.

1/3

Slika je simbolična

Vrsta izdelka

kabelska škatla

Izvedba

ravni ženski konektor

Skupno število polov

7 + PE

Priključek

stiskalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

12 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (12,99 € / Kos)

12,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 4202 110 07 Serija 693

RD24 kabelska vtičnica
Število polov: 6+PE
8,0 - 10,0 mm
nezaščiten
stiskanje (kontakte za stiskanje je treba naročiti posebej)
IP67
UL
ESTI+
VDE
PG11

Tehnične specifikacije

EMC primernost: nezaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 5 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: III
Stopnja onesnaženosti: 3
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 8,0 - 10,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 4202 110 07

Vrsta izdelka: kabelska škatla

Izvedba: ravni ženski konektor

Skupno število polov: 7 + PE

Priključek: stiskalni

Vsebina: 1 kos

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Zapora: vijak

Število pola: da

Nazivna napetost: 250 V

Proizv. št. delov: 99 4202 110 07-20

Število pinov: 7

: IP67

Serija: 693

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Priključek

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 99 4202 110 07-20 kabelska škatla ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3216126

Priporočeni izdelki

99 4202 110 07

10 A

stiskalni

ravni ženski konektor

1 kos

7 + PE

kabelska škatla

250 V

binder 09 4203 00 07-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215184

09 4203 00 07

10 A

stiskalni

moški konektor s prirobnico

1 kos

7 + PE

prirobnični čep

250 V

binder 09 4204 00 07-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215185

09 4204 00 07

10 A

stiskalni

ravni ženski konektor

1 kos

7 + PE

vtičnica s prirobnico

250 V

binder 09 4219 150 07-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215186

09 4219 150 07

10 A

vijačna sponka

moški konektor s prirobnico

1 kos

7 + PE

prirobnični čep

250 V

binder 09 4220 150 07-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215187

09 4220 150 07

10 A

vijačna sponka

ravni ženski konektor

1 kos

7 + PE

vtičnica s prirobnico

250 V

binder 09 4223 150 04-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 4 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215188

09 4223 150 04

16 A

vijačna sponka

moški konektor s prirobnico

1 kos

4 + PE

prirobnični čep

400 V600 V

binder 09 4224 150 04-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 4 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3215189

09 4224 150 04

16 A

vijačna sponka

ravni ženski konektor

1 kos

4 + PE

vtičnica s prirobnico

400 V600 V

binder 99 4201 00 07-20 kabelski priključek ravni moški konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3216117

99 4201 00 07

10 A

stiskalni

ravni moški konektor

1 kos

7 + PE

kabelski priključek

250 V

binder 99 4201 110 07-20 kabelski priključek ravni moški konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3216118

99 4201 110 07

10 A

stiskalni

ravni moški konektor

1 kos

7 + PE

kabelski priključek

250 V

binder 99 4201 14 07-20 kabelski priključek ravni moški konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 693 1 kos

Št. izdelka:3216119

99 4201 14 07

10 A

stiskalni

ravni moški konektor

1 kos

7 + PE

kabelski priključek

250 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3216126 binder 99 4202 110 07-20 kabelska škatla ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 6

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3216126 binder 99 4202 110 07-20 kabelska škatla ravni ženski konektor Skupno število polov: 7 + PE Serija (okrogli konektor): 6

Opis

Naša ponudba napajalnih konektorjev je primerna za tako rekoč vse nizko- in visokonapetostne aplikacije, od varnostnih sistemov in sistemov CCTV do komponent Ethernet fieldbus do motorjev AC in DC. Nekateri modeli izpolnjujejo zahteve za najbolj ekstremna okolja – tako v zaprtih prostorih kot na prostem. Na voljo so različne možnosti povezovanja; možni so sistemi zaklepanja M23, M25 in RD24. Nekateri modeli so odobreni z ESTI+, UL in VDE. Za razširitev obsega uporabe lahko uporabniki izbirajo med ravnimi in pravokotnimi kabli in različicami s prirobnico.

Značilnosti:

• 3 do 24 kontaktov, tudi z +PE
• Razred zaščite od IP40 do IP69K
• UL, VDE in ESTI+ odobritev
• Formati kablov in prirobnic
• Spajkalni, vijačni priključek, stisnjeni priključek in ulit kabel
• Različice s ščitom

Besedilo je strojno prevedeno.
