binder 99 4829 00 08-20 kabelski priključek ravni moški konektor Skupno število polov: 8 Serija (okrogli konektor): 440

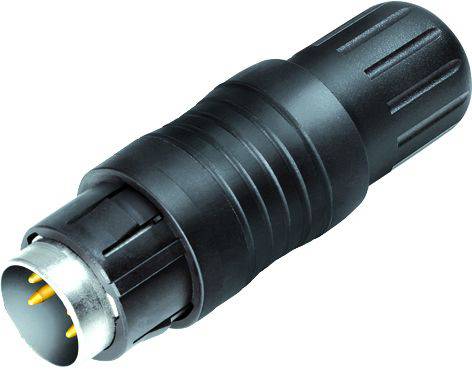

Črn, cilindričen električni vtič z več pozlačenimi kontakti, fotografiran pod kotom, na belem ozadju.

Slika je simbolična

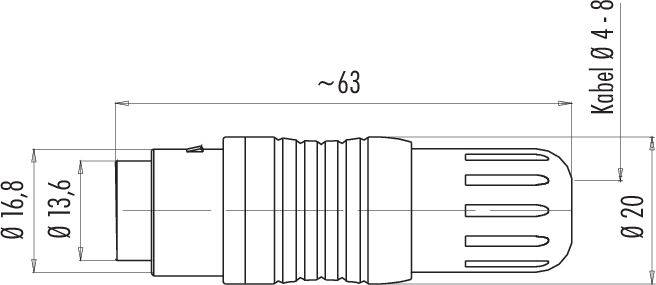

Tehnična risba cilindričnega vtikača z merami: dolžina ~63 mm, premer 16,8 mm, premer kabla 4-8 mm.

Diagram z osmimi oštevilčenimi stiki v krogu. Sredinski stik označen kot središče. Vezalni in povezovalni načrt.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

8 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (34,99 € / Kos)

34,99 €

z DDV

Na voljo samo 8 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 4829 00 08 Serija 440

Push-pull kabelski priključek
Število polov: 8 DIN
4,0 - 8,0 mm
zaščiten
spajkalni
IP67

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 4,0 - 8,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 4829 00 08

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 8

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 5 A

Nazivni tok - zaokrožen: 5 A

Zapora: za hitro ločevanje

Nazivna napetost: 60 V

Material kontakta: CuZn

Material ohišja: PA GF

: AWG 18

Proizv. št. delov: 99 4829 00 08-20

Število pinov: 8

maks. prerez: 0.75 mm²

Območje prečnega prereza: 0.75 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 440

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 09 4815 00 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215212

6 A

moški konektor s prirobnico

1 kos

prirobnični čep

250 V

binder 09 4815 15 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215213

6 A

moški konektor s prirobnico

1 kos

prirobnični čep

250 V

binder 09 4816 00 05-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215217

6 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

250 V

binder 09 4820 00 06-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 6 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215226

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

125 V

binder 09 4828 15 07-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 7 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215236

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

125 V

binder 09 4832 00 08-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215245

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

60 V

binder 09 4832 80 08-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 8 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215248

5 A

ravni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

60 V

binder 09 4835 00 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215250

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

binder 09 4835 15 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215251

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

binder 09 4835 25 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215252

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3216169 binder 99 4829 00 08-20 kabelski priključek ravni moški konektor Skupno število polov: 8 Serija (okrogli konektor): 440

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3216169 binder 99 4829 00 08-20 kabelski priključek ravni moški konektor Skupno število polov: 8 Serija (okrogli konektor): 440

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in potegnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo spojke s stiskanjem, potopnim spajkanjem, vijačnimi sponkami in spajkanjem, nasedle žice in oblikovane kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Mnogi so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, vtičem in M16
