binder 99 4833 00 12-20 kabelski priključek ravni moški konektor Skupno število polov: 12 Serija (okrogli konektor): 440

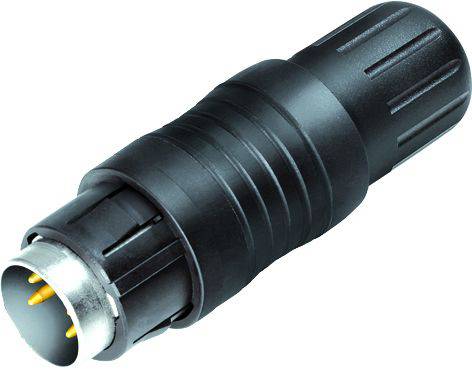

Črni vtič s šestimi kovinskimi kontakti, značilen za avdio ali elektronske naprave.

Slika je simbolična

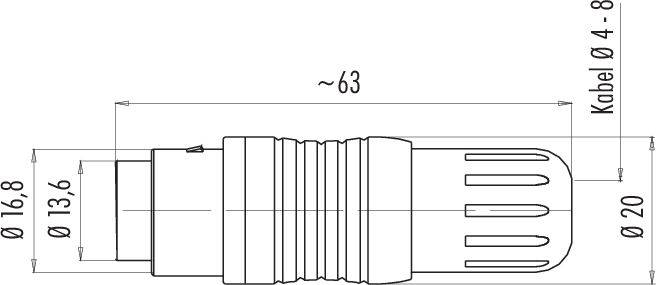

Tehnična risba priključka: dolžina pribl. 63 mm, premer 16,8 mm, premer kabla 4-8 mm. Natančne merske navedbe.

Okrogla priključna vtičnica v diagramu z 12 označenimi izhodi od A do M, razdeljena s horizontalnimi in vertikalnimi črtami. Namenjena predvsem elektronskim povezavam.

1/3

Slika je simbolična

Vrsta izdelka

kabelski priključek

Izvedba

ravni moški konektor

Skupno število polov

Priključek

spajkalni

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Dostava sre, 14.10.

30 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (36,99 € / Kos)

36,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

99 4833 00 12 Serija 440

Push-pull kabelski priključek
Število polov: 12
4,0 - 8,0 mm
zaščiten
spajkalni
IP67

Tehnične specifikacije

EMC primernost: zaščiten
Izolacijska upornost: ≥ 10¹⁰ Ω
Kontaktni upor: ≤ 3 mΩ
Skupina izolacijskih materialov: III
Prenapetostna kategorija: I
Stopnja onesnaženosti: 1
Telo v stiku z materialom: PBT (UL94 V-0)
Prehod kabla: 4,0 - 8,0 mm
Vrsta pritrditve: kabelska montaža

Vrsta: 99 4833 00 12

Vrsta izdelka: kabelski priključek

Izvedba: ravni moški konektor

Skupno število polov: 12

Priključek: spajkalni

Vsebina: 1 kos

Nazivni tok: 3 A

Nazivni tok - zaokrožen: 3 A

Zapora: za hitro ločevanje

Nazivna napetost: 60 V

Material kontakta: CuZn

Material ohišja: PA GF

: AWG 24

Proizv. št. delov: 99 4833 00 12-20

Število pinov: 12

maks. prerez: 0.25 mm²

Območje prečnega prereza: 0.25 mm² (max)

Skladnost z RoHS: Ja

: IP67

Serija: 440

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Nazivni tok - zaokrožen

Izvedba

Vsebina

Skupno število polov

Vrsta izdelka

Nazivna napetost

binder 09 4815 00 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215212

09 4815 00 05

6 A

moški konektor s prirobnico

1 kos

prirobnični čep

250 V

binder 09 4815 15 05-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215213

09 4815 15 05

6 A

moški konektor s prirobnico

1 kos

prirobnični čep

250 V

binder 09 4816 00 05-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 5 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215217

09 4816 00 05

6 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

250 V

binder 09 4820 00 06-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 6 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215226

09 4820 00 06

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

125 V

binder 09 4828 15 07-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 7 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215236

09 4828 15 07

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

125 V

binder 09 4832 00 08-20 vtičnica s prirobnico ravni ženski konektor Skupno število polov: 8 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215245

09 4832 00 08

5 A

ravni ženski konektor

1 kos

vtičnica s prirobnico

60 V

binder 09 4832 80 08-20 vtičnica s prirobnico ravni ženski konektor, ženski konektor s prirobnico Skupno število polov: 8 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215248

09 4832 80 08

5 A

ravni ženski konektorženski konektor s prirobnico

1 kos

vtičnica s prirobnico

60 V

binder 09 4835 00 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215250

09 4835 00 12

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

binder 09 4835 15 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215251

09 4835 15 12

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

binder 09 4835 25 12-20 prirobnični čep moški konektor s prirobnico Skupno število polov: 12 Serija (okrogli konektor): 440 1 kos

Št. izdelka:3215252

09 4835 25 12

3 A

moški konektor s prirobnico

1 kos

prirobnični čep

60 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3216170 binder 99 4833 00 12-20 kabelski priključek ravni moški konektor Skupno število polov: 12 Serija (okrogli konektor): 440

Opis

Teh sedem serij miniaturnih okroglih konektorjev je primernih za široko paleto aplikacij zahvaljujoč širokemu naboru sistemov zaklepanja, razporeditve kontaktov, ocen IP in zaključkov. Stranke lahko izbirajo med potisnim in vlečnim, zaskočnim, bajonetnim in M16 zaklepanjem. Odvisno od serije so konektorji z 2 do 24 kontakti na voljo v kabelski ali prirobniški izvedbi. Vrste povezav vključujejo stiskanje, potopno spajkanje, vijačne sponke in spajkalne povezave, nasedle žice in ulite kable. Kot vsi vezivni izdelki so tudi ti miniaturni priključki izdelani iz visokokakovostnih materialov za dolgo in zanesljivo življenjsko dobo. Številni so odobreni z UL in VDE, nekateri so skladni z ASIG.

Značilnosti:

• Razred zaščite IP40, IP67, IP67 zaščiten ali IP68
• 2 do 24-polni
• Ravne in kotne različice kabla
• Različice s prirobnico
• Pozlačeni ali posrebreni medeninasti in bronasti kontakti
• 1000 ciklov parjenja in več
• Več sistemov zaklepanja, vključno z bajonetom, zaskočnim zaklepom in M16

Besedilo je strojno prevedeno.
