BPB55 Blisterpack Beschattung Eltako brezžični osnovni komplet krmilnika rolet nadgradnja, podometna Preklopna moč (maks

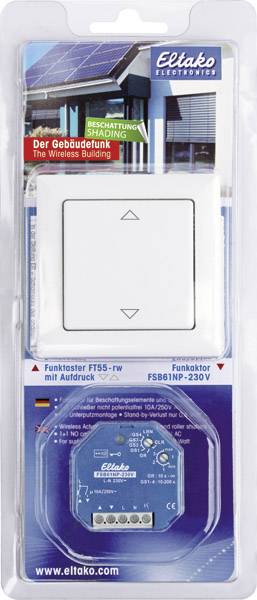

Zasenčenje pretisnega omota je sestavljeno iz brezžičnega in brezžičnega radijskega gumba FT55 v čisto beli sijajni barvi ter radijskega aktuatorja za senčenje elementov in rolet FSB61NP-230V. FT55-wg: radijski gumb, zunaj 80x80 mm, okvir znotraj dimenzije 55x55 mm, visok 15 mm. Ustvari energijo za radio telegrame tudi, ko pritisnete gumb, torej brez priključnega kabla in brez izgube v pripravljenosti. Obseg dobave vključuje okvir R, rocker W55, dvojni rocker DW55 (vse iste barve), pritrdilni okvir BRF, pritrdilno ploščo HP, radijski modul in lepilni film. Radijski tipki z zasukom lahko pošljeta dva ocenljiva signala: pritisnite gumb na vrhu in pritisnite drsnik na dnu. Radijski gumbi z dvojnim zasukom lahko oddajajo štiri merljive signale
pošiljanje: Pritisnite dva rokerja gor in dol. Držilno ploščo je mogoče priviti na ravno površino ali lepiti na steno, steklo ali pohištvo s priloženim lepilnim filmom. Približno 55 mm stikalno omarico se rokavi v škatli uporabljajo za pritrditev vijakov. Nato lahko osvetlitev radijskega gumba FTB zaskočite tudi na zadrževalni plošči od zadaj. Dvojni rocker je tovarniško zasnovan na radijskem modulu. Če želite to zamenjati za velik rocker, potegnite polovice rockerja naprej in jih ne upogibajte proti sredini. Nato zaskočite na velikem rockerju, tako da se njegove oznake 0 in I na zadnji strani ujemajo z radijskim modulom. Ko pritrdite, komplet držala plošče z okvirjem in pritrdilnim okvirjem? z ulovi zgoraj in spodaj? drži se. Potem nastavljen radijski modul z rockerjem? Oznaka 0 vedno na zadnji strani? kliknite na svoje mesto. Pred vijačenjem odstranite okvir s pritrdilnim okvirjem z držala. Če želite to narediti, potisnite lovilne plošče držala navzven. Potem držala ploščo? z ulovi zgoraj in spodaj? privijte, se zaskočite na okvirju z montažnim okvirjem in nastavljenim radijskim modulom z zasukom? Oznaka 0 vedno na zadnji strani? kliknite na svoje mesto. Za pritrditev vijakov priporočamo vijake iz nerjavečega jekla 2,9x25 mm, DIN 7982 C. Oba z mozniki 5x25 mm in na 55 mm stikalnih omaricah. Okvir Eltako lahko kadar koli zamenjajo okvir z notranjo dimenzijo 55x55mm drugih proizvajalcev. Radijski modul, ki ga vsebuje radijska tipka, se lahko širi v šifriranem skladu z navodili za uporabo v vseh šifrirnih aktuatorjih serije 61 in 71 ter v FAM14. Za to je potreben radio šifrirni radijski gumb FTVW. Šifrirni aktuatorji imajo ključni piktogram. FSB61NP-230V: radijski aktuator 230V. 1 + 1 NE stik 4A / 250V AC brez potenciala, za rolete in senčilne elemente. Šifriran radio, dvosmerni radio in ponavljalnik lahko aktivirate. Izguba v stanju pripravljenosti samo 0,8 vata. Za natančno namestitev. 45 mm dolga, 45 mm široka, 33 mm globoka. Lokalna napajalna, stikalna in regulacijska napetost 230V. Če napajalna napetost ne uspe, se naprava določeno izklopi. Poleg radijskega krmilnega vhoda preko notranje antene lahko ta radijski aktuator lokalno upravljate tudi z običajnim 230V krmilnim gumbom, ki je lahko nameščen pred njim. Šifriranih senzorjev se lahko poučite. Dvosmerno radio in / ali repetatorsko funkcijo je mogoče vklopiti. Vsaka sprememba statusa in prejeti centralni nadzorni telegrami se nato potrdijo z radijskim telegramom. Ta radijski telegram se lahko uči v drugih pogonih, programski opremi GFVS in v univerzalnih prikazovalnikih. Z zgornjim vrtljivim stikalom v položaju LRN je dodeljenih do 35 radijskih gumbov, en ali več osrednjih kontrolnih gumbov. Nato je izbrana želena funkcija tega stikala za skupino impulzov: GS1 = skupinsko stikalo s pritiskom na gumb in sprostitev zamude v nekaj sekundah. Radijski gumb s funkcijo up-stop-stop-stop lahko poučite kot univerzalni gumb, kot je lokalni gumb, kot tudi izbirni gumb, kot dvojni gumb roletne rolete, kot smerni gumb s pritiskom navzgor in pritiskom navzdol. Kratek tap takoj prekine gibanje. Centralno krmiljenje se lahko izvaja dinamično s prednostjo in brez nje. GS2 = skupinsko stikalo, kot je GS1, centralna tipka vedno brez prednosti. GS3 = skupinsko stikalo, kot je GS2, dodatno s funkcijo vzvratnega pritiska z dvoklikom za lokalni gumb in ustrezno izbranim gumbom kot univerzalni gumb: Po dvojnem kliku se slepi premika v nasprotni smeri, dokler se s kratkim dotikom ne ustavi. GS4 = skupinsko stikalo, kot je GS2, dodatno s funkcijo vrtenja tipk: Krmilni gumb na začetku ima statični učinek. Rele je vklopljen, dokler pritisnete gumb, tako da se lahko senčilo vrti s kratkimi impulzi v nasprotni smeri. GR = skupinski rele. Dokler je izklopljen radijski gumb, je kontakt zaprt, nato pa se spet odpre. Z naslednjim radijskim signalom se drugi stik zapre itd. Nadzor prizorov senčenja: Z nadzornim signalom tipke, podučene kot potisni gumb scene z dvojnim zasukom, lahko prikličete do 4 predhodno shranjene delovne čase. Če se nadzira s programsko opremo GFVS, se lahko potovalni ukazi za gor in dol zaženejo s točno določenim časom potovanja. Ker aktuator poroča o točno določenem času po vsaki aktivnosti, tudi ko je pritisnjen gumb, je položaj senčenja v programski opremi GFVS vedno pravilno prikazan. Ko dosežete končne položaje navzgor in navzdol, se položaj samodejno sinhronizira. Če se radijski senzor zunanje svetlosti FAH60 uči poleg gumba za prizor, se podučeni prizori 1, 2 in 4 izvedejo samodejno, odvisno od zunanje svetlosti. Z spodnjim rotacijskim stikalom se zakasnitev sprostitve v nekaj sekundah ustavi v položaj zaustavitve. Čas zakasnitve mora biti izbran vsaj toliko časa, kolikor mora senčilni element ali roleta preiti iz enega končnega položaja v drugega. Če se učite na radijsko okno / vrata s stikalom FTK ali s Hoppe ročajem, se z odprtimi vrati vzpostavi zaščita pred zaklepanjem, ki preprečuje osrednje navzdol in prizorišče. Svetleča dioda spremlja postopek poučevanja v skladu z navodili za uporabo in kaže na radijske krmilne ukaze, če med delovanjem na kratko utripa.
