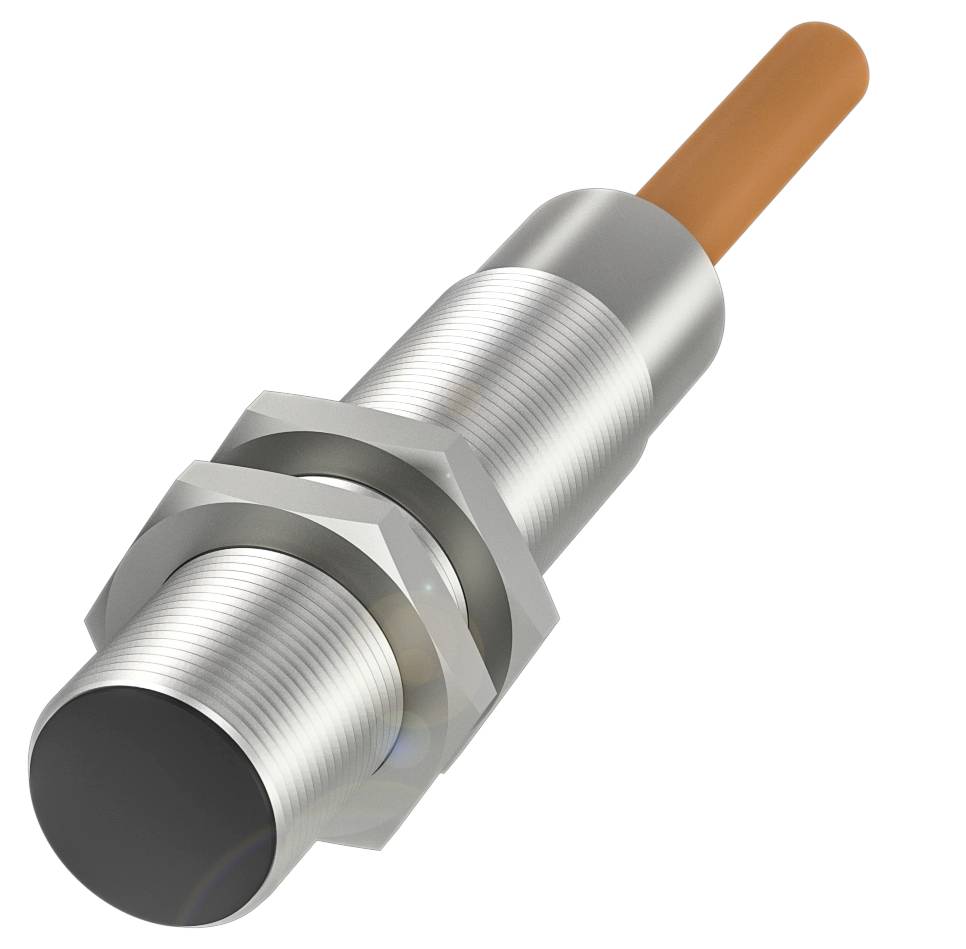

BALLUFF induktivni senzor induktiven BES02H4 BES02H4 M18 x 1 zvezna vgradnja PNP (Ø x V) 18 mm x 75.5 m
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
induktivni senzor
Maks. obratovalna napetost
30.0 V
Preklopna razdalja (maks.)
4 mm
Izhod
PNP
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (209,99 € / Kos)
209,99 €
z DDV
Poudarki in podrobnosti
BALLUFF induktivni senzor BES02H4 BES02H4 M18 x 1 zvezna vgradnja PNP (Ø x V) 18 mm x 75.5 m
- Dimenzije: Ø 18 x 75,5 mm
- Izvedba: M18x1
- Namestitev: vgradna
- Domet 5 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 18 x 75,5 mm
- Aktivna površina, material: PBT
- Priključek: Kabel, 5,00 m, silikonski
- Izvedba: M18x1
- Delovna napetost Ub: 10...30 VDC
- Namestitev: vgradna
- Material ohišja: ponikljana medenina
- Domet 5 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 500 Hz
- Vrsta zaščite: IP60
- Temperatura okolice: -25...120 °C
- Dodatne funkcije:
- Dimenzije: Ø 18 x 75,5 mm
- Prikaz delovne napetosti: ne
- Prikaz funkcij: ne
- Izhodna upornost Ra: 10,0 kOhm + D/10,0 kOhm + D
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 400 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 10 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 0 mA
- Največja obremenitvena kapacitivnost pri Ue: 1 µF
- Tok brez obremenitve Io maks., dušen: 20 mA
- Tok brez obremenitve Io maks., neblažen: 20 mA
- Preostali tok lr maks.: 100 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 500 Hz
- Statični padec napetosti maks.: 1,5 V
- Zaščita pred kratkim stikom: ne
- Zaščita pred obratno polarnostjo: da
- Možnost zamenjave zaščitena: ne
- Zagotovljena preklopna razdalja Sa: 4 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 5 mm
- Dejanska preklopna razdalja Sr: 5 mm
- Dejanska preklopna razdalja Sr, toleranca: ±10 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- Aktivna površina, material: PBT
- Navor privijanja: 25 Nm
- Velikost M18x1
- Montažna dolžina: 60,00 mm
- Namestitev: vgradna
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Vrsta povezave: Kabel, 5,00 m, silikon
- Premer kabla D: 7,80 mm
- Dolžina kabla L: 5 m
- Material ohišja: ponikljana medenina
- Material jakne: silikon
- Število vodnikov: 4
- Presek vodnika: 0,75 mm²
- Odstopanje od osnovnega tipa: Ta …120 °C
- Vrsta izdelka
induktivni senzor
- Vrsta
BES02H4
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Preklopna razdalja (maks.)
4 mm
- Izhod
PNP
- Material ohišja
medenina
- Izvedba
induktiven
- Material - lastnosti
ponikljan
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M18 x 1
- Priključek
M18
- Dolžina kabla
5.00 m
- Min. temperatura
-25 °C
- Maks. temperatura
120 °C
IP60
- Dolžina
75.50 mm
- Višina
75.5 m
- Premer
18 mm
- Mere
(Ø x V) 18 mm x 75.5 m
- Vsebina
1 kos
- Nazivna napetost
24 V
- Preklopna frekvenca
500 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416901 BALLUFF induktivni senzor induktiven BES02H4 BES02H4 M18 x 1 zvezna vgradnja PNP (Ø x V) 18 mm x 75.5 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416901 BALLUFF induktivni senzor induktiven BES02H4 BES02H4 M18 x 1 zvezna vgradnja PNP (Ø x V) 18 mm x 75.5 m
Opis
Naši temperaturno odporni induktivni senzorji BES lahko prenesejo ultra visoke temperature do 230 °C. Glede na različico sta tako ohišje kot konstrukcija kabla zasnovana za povišane temperature. Njihova elektronika je popolnoma integrirana ali pa jo je mogoče enostavno priključiti z ustrezno dodatno opremo. Zahvaljujoč različnim izvedbam lahko naše induktivne senzorje, odporne na ultra visoke temperature, preprosto integrirate v najrazličnejše situacije in tako optimalno rešite tudi prostorske omejitve. Nekatere različice so na voljo tudi kot visokotlačni senzorji. To znatno razširi paleto aplikacij. Dimenzije = Ø 18 x 75,5 mm, Zasnova = M18x1, Namestitev = vgradna, Doseg = 5 mm, Preklopni izhod = PNP normalno odprt/zaprt (NO/NC), Preklopna frekvenca = 500 Hz, Material ohišja = ponikljana medenina, Material zaznavne površine = PBT, Priključek = Kabel, 5,00 m, silikon, Obratovalna napetost Ub = 10...30 VDC, Temperatura okolice = -25...120 °C, Zaščitni razred = IP60, Odobritev/skladnost = CE, UKCA, WEEE
