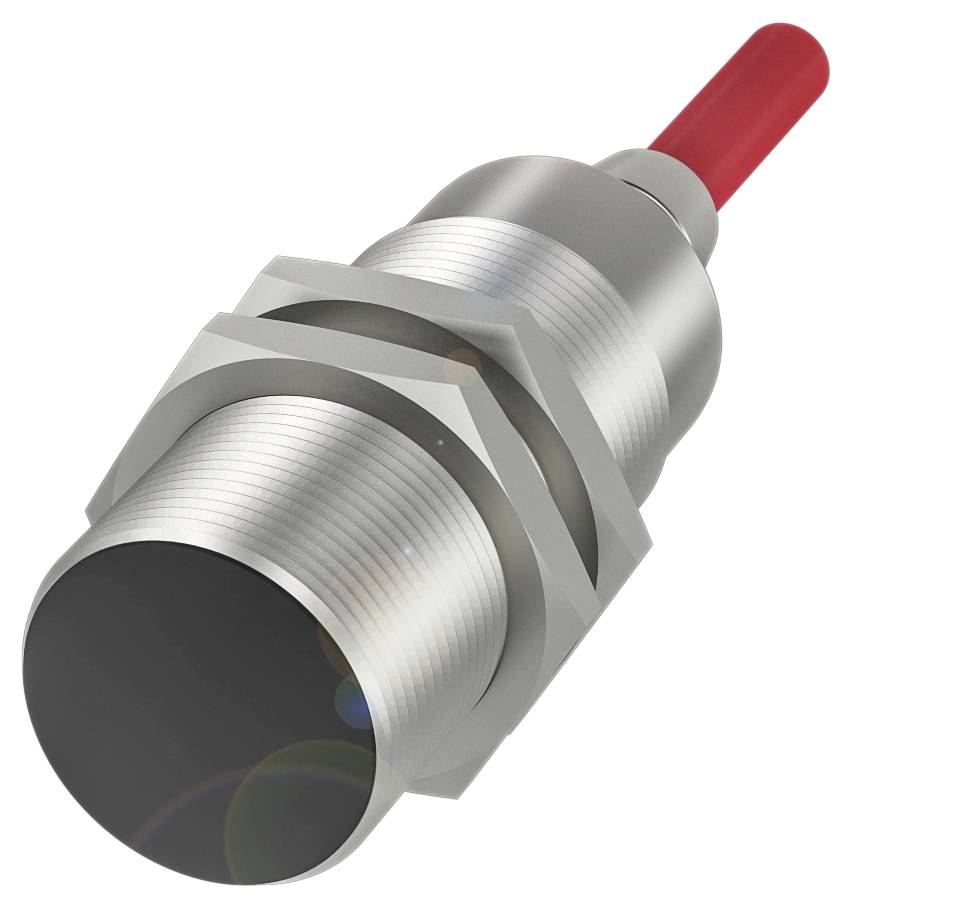

BALLUFF induktivni senzor induktiven BES02HC BES02HC M30 zvezna vgradnja NPN (Ø x V) 30 mm x 87 m
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
induktivni senzor
Maks. obratovalna napetost
30.0 V
Izhod
NPN
Preklopna razdalja (maks.)
8 mm
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (214,99 € / Kos)
214,99 €
z DDV
Poudarki in podrobnosti
BALLUFF induktivni senzor BES02HC BES02HC M30 zvezna vgradnja NPN (Ø x V) 30 mm x 87 m
- Dimenzije: Ø 30 x 87 mm
- Izvedba: M30x1,5
- Namestitev: vgradna
- Domet 10 mm
- Preklopni izhod: NPN normalno odprt/zaprt (NO/NC)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 30 x 87 mm
- Aktivna površina, material: PBT
- Priključek: Kabel, 9,00 m, silikonski
- Izvedba: M30x1,5
- Delovna napetost Ub: 10...30 VDC
- Namestitev: vgradna
- Material ohišja: ponikljana medenina
- Domet 10 mm
- Preklopni izhod: NPN normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 200 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...120 °C
- Dodatne funkcije:
- Dimenzije: Ø 30 x 87 mm
- Prikaz delovne napetosti: ne
- Prikaz funkcij: ne
- Izhodna upornost Ra: 4,7 kOhm + D/4,7 kOhm + D
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 400 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 10 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 0 mA
- Največja obremenitvena kapacitivnost pri Ue: 0,15 µF
- Tok brez obremenitve Io maks., dušen: 20 mA
- Tok brez obremenitve Io maks., neblažen: 20 mA
- Preostali tok lr maks.: 80 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 200 Hz
- Statični padec napetosti maks.: 1,5 V
- Zaščita pred kratkim stikom: ne
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Zagotovljena preklopna razdalja Sa: 8 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 10 mm
- Dejanska preklopna razdalja Sr: 10 mm
- Dejanska preklopna razdalja Sr, toleranca: ±10 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- MTTF (40 °C): 400 a
- Aktivna površina, material: PBT
- Navor privijanja: 70 Nm
- Velikost M30x1.5
- Dolžina montaže: 55,00 mm
- Namestitev: vgradna
- Preklopni izhod: NPN normalno odprt/zaprt (NO/NC)
- Vrsta povezave: Kabel, 9,00 m, silikon
- Premer kabla D: 8,00 mm
- Dolžina kabla L: 9 m
- Material ohišja: ponikljana medenina
- Material jakne: silikon
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Zaščitni razred: IP67, IP60 na kabelski izhodni strani
- Temperatura okolice: -25...120 °C
- Stopnja kontaminacije: 3
- Število vodnikov: 4
- Presek vodnika: 0,75 mm²
- Odstopanje od osnovnega tipa: Ta, kabel
- Vrsta izdelka
induktivni senzor
- Vrsta
BES02HC
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Izhod
NPN
- Dolžina kabla
9.00 m
- Preklopna razdalja (maks.)
8 mm
- Preklopna frekvenca
200 Hz
- Izvedba
induktiven
- Priključek
kabel
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M30
- Material - lastnosti
ponikljan
- Material ohišja
medenina
- Kontakt
antivalentno
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
120 °C
- Dolžina
87.00 mm
- Višina
87 m
- Premer
30 mm
- Mere
(Ø x V) 30 mm x 87 m
- Nazivna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416928 BALLUFF induktivni senzor induktiven BES02HC BES02HC M30 zvezna vgradnja NPN (Ø x V) 30 mm x 87 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416928 BALLUFF induktivni senzor induktiven BES02HC BES02HC M30 zvezna vgradnja NPN (Ø x V) 30 mm x 87 m
Opis
Naši temperaturno odporni induktivni senzorji BES lahko prenesejo ultra visoke temperature do 230 °C. Glede na različico sta tako ohišje kot konstrukcija kabla zasnovana za povišane temperature. Njihova elektronika je popolnoma integrirana ali pa jo je mogoče enostavno priključiti z ustrezno dodatno opremo. Zahvaljujoč različnim izvedbam lahko naše induktivne senzorje, odporne na ultra visoke temperature, preprosto integrirate v najrazličnejše situacije in tako optimalno rešite tudi prostorske omejitve. Nekatere različice so na voljo tudi kot visokotlačni senzorji. To znatno razširi paleto aplikacij. Dimenzije = Ø 30 x 87 mm, Zasnova = M30x1,5, Vgradnja = vgradna, Doseg = 10 mm, Preklopni izhod = NPN normalno odprt/zaprt (NO/NC), Preklopna frekvenca = 200 Hz, Material ohišja = ponikljana medenina, Material zaznavne površine = PBT, Priključek = 2,00 m kabel, silikon, Obratovalna napetost Ub = 10...30 VDC, Temperatura okolice = -25...120 °C, Zaščitni razred = IP67, Odobritev/skladnost = CE, UKCA, WEEE
