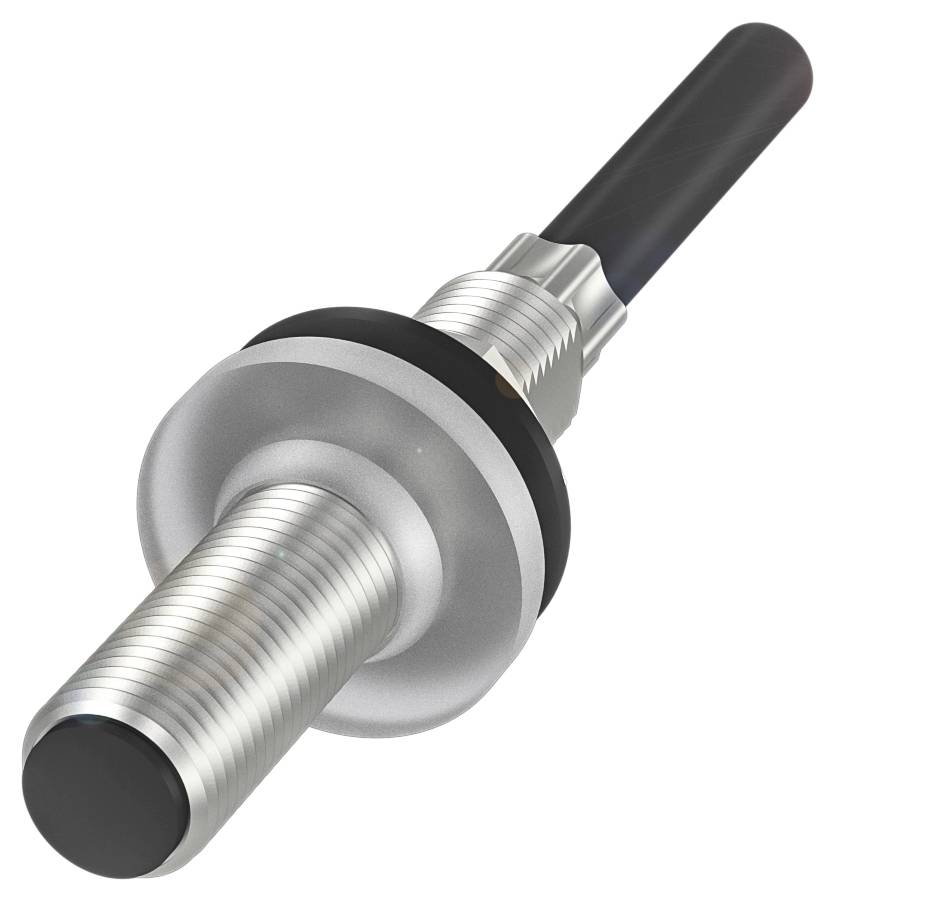

BALLUFF induktivni senzor induktiven BES03L7 BES03L7 M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
induktivni senzor
Maks. obratovalna napetost
30.0 V
Izhod
PNP
Preklopna razdalja (maks.)
0.65 mm
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (124,99 € / Kos)
124,99 €
z DDV
Poudarki in podrobnosti
BALLUFF induktivni senzor BES03L7 BES03L7 M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm
- Dimenzije: Ø 5 x 27 mm
- Izvedba: M5x0,5
- Namestitev: vgradna
- Razpon: 0,8 mm
- Preklopni izhod: PNP normalno odprt (NO)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 5 x 27 mm
- Aktivna površina, material: keramika
- Priključek: Kabel, 2,00 m, PUR
- Izvedba: M5x0,5
- Delovna napetost Ub: 10...30 VDC
- Največja tlačna odpornost: 100 barov
- Namestitev: vgradna
- Material ohišja: nerjaveče jeklo
- Razpon: 0,8 mm
- Preklopni izhod: PNP normalno odprt (NO)
- Preklopna frekvenca: 3000 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Dodatne funkcije:
- Dimenzije: Ø 5 x 27 mm
- Prikaz delovne napetosti: ne
- Prikaz funkcij: ne
- Izhodna upornost Ra: odprti kolektor
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 25 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 1 mA
- Največja obremenitvena kapacitivnost pri Ue: 0,2 µF
- Tok brez obremenitve Io maks., dušen: 10 mA
- Tok brez obremenitve Io maks., neblažen: 3 mA
- Preostali tok lr maks.: 80 µA
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 3000 Hz
- Statični padec napetosti maks.: 3 V
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Zagotovljena preklopna razdalja Sa: 0,65 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 0,8 mm
- Dejanska preklopna razdalja Sr: 0,8 mm
- Dejanska preklopna razdalja Sr, toleranca: -10 %/+40 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- MTTF (40 °C): 830 a
- Aktivna površina, material: keramika
- Navor privijanja: 1 Nm ±10%
- Velikost M5x0.5
- Dolžina montaže: 24,00 mm
- Namestitev: vgradna
- Preklopni izhod: PNP normalno odprt (NO)
- Vrsta povezave: Kabel, 2,00 m, PUR
- Premer kabla D: 3,00 mm
- Dolžina kabla L: 2 m
- Material ohišja: nerjaveče jeklo
- Material plašča: PUR
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Stopnja kontaminacije: 3
- Število vodnikov: 3
- Presek vodnika: 0,14 mm²
- Tesnilni obroč, velikost: 10,4 × 3,5 mm
- Največja tlačna odpornost: 100 barov
- Tlačna trdnost, opomba: odporna na tlak olja
- Vrsta izdelka
induktivni senzor
- Vrsta
BES03L7
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Izhod
PNP
- Dolžina kabla
2.00 m
- Preklopna razdalja (maks.)
0.65 mm
- Preklopna frekvenca
3000 Hz
- Izvedba
induktiven
- Priključek
M5
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M5
- Material ohišja
nerjaveče jeklo
- Kontakt
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
27.00 mm
- Premer
5 mm
- Mere
(Ø x D) 5 mm x 27.00 mm
- Nazivna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416976 BALLUFF induktivni senzor induktiven BES03L7 BES03L7 M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416976 BALLUFF induktivni senzor induktiven BES03L7 BES03L7 M5 zvezna vgradnja PNP (Ø x D) 5 mm x 27.00 mm
Opis
Naši induktivni senzorji, odporni na visok tlak, lahko prenesejo tlak do 500 barov. Zato so popolnoma primerni za spremljanje položaja vaše hidravlike, kot je na primer nadzor končnih položajev hidravličnih cilindrov ali spremljanje položajev ventilov. Dimenzije = Ø 5 x 27 mm, izvedba = M5x0,5, vgradnja = vgradna, doseg = 0,8 mm, preklopni izhod = PNP normalno odprt (NO), preklopna frekvenca = 3000 Hz, material ohišja = nerjaveče jeklo, material zaznavne površine = keramika, priključek = kabel, 2,00 m, PUR, obratovalna napetost Ub = 10...30 VDC, temperatura okolice = -25...70 °C, tlačna odpornost maks. = 100 bar, razred zaščite = IP67, odobritev/skladnost = CEcULusEACWEEE
