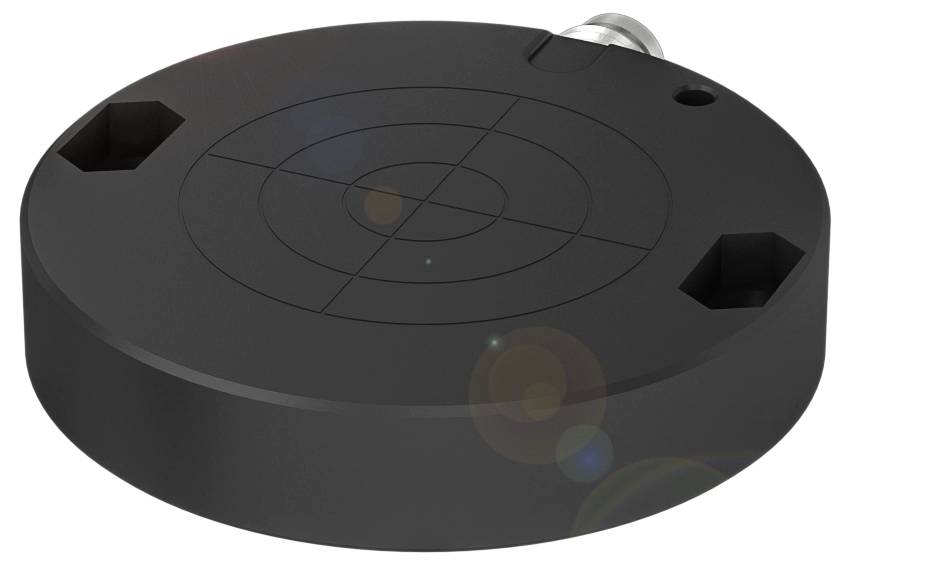

BALLUFF kapacitivni senzor kapacitiven BCS003L BCS003L zvezna vgradnja NPN, menjalni;PNP, menjalni (Ø x V) 50 mm x 10 m
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kapacitivni senzor
Maks. obratovalna napetost
30.0 V
Izhod
NPN, menjalni;PNP, menjalni
Izvedba
kapacitiven
Priključek
vtič
Podatkovni list izdelka (PDF)
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Poudarki in podrobnosti
BALLUFF kapacitivni senzor BCS003L BCS003L zvezna vgradnja NPN, menjalni;PNP, menjalni (Ø x V) 50 mm x 10 m
- Priključek: Priključek, priključek M8x1, 3-pinski
- Dimenzije: Ø 50 x 10 mm
- Namestitev: vgradna
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) programabilen
- Serija: D50
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 50 x 10 mm
- Aktivna površina, material: POM
- Priključek: Priključek, priključek M8x1, 3-pinski
- Serija: D50
- Delovna napetost Ub: 10...30 VDC
- Namestitev: vgradna
- Material ohišja: POM
- Razpon: 2...25 mm
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) programabilen
- Preklopna frekvenca: 50 Hz
- Vrsta zaščite: IP65
- Občutljivost: Nastavljiva preklopna razdalja
- Temperatura okolice: -30...60 °C
- Dodatne funkcije:
- Obseg dobave: Izvijač | Kratek vodnik
- Dimenzije: Ø 50 x 10 mm
- Prikaz funkcij: da
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 150 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 50 Hz
- Statični padec napetosti maks.: 1,5 V
- Priključek: priključek M8x1, 3-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- MTTF (40 °C): 230
- Aktivna površina, material: POM
- Velikost D50.0
- Namestitev: vgradna
- Preklopni izhod: PNP/NPN normalno odprt/zaprt (NO/NC) programabilen
- Material ohišja: POM
- Vrsta zaščite: IP65
- Temperatura okolice: -30...60 °C
- Stopnja kontaminacije: 1
- Število zatičev: 3
- Serija: D50
- Tok brez obremenitve Io maks. pri Ue: 15 mA
- Občutljivost: Nastavljiva preklopna razdalja
- Merilno območje: 2...25 mm
- Material pokrova: POM
- Vrsta izdelka
kapacitivni senzor
- Vrsta
BCS003L
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Izhod
NPN, menjalni;PNP, menjalni
- Material ohišja
POM
- Izvedba
kapacitiven
- Vrsta namestitve
zvezna vgradnja
- Priključek
vtič
- Min. temperatura
-30 °C
- Maks. temperatura
60 °C
IP65
- Dolžina
10.00 mm
- Širina
10 mm
- Višina
10 m
- Premer
50 mm
- Mere
(Ø x V) 50 mm x 10 m
- Vsebina
1 kos
- Nazivna napetost
30.0 V
- Delovna napetost
24 V/DC
- Preklopna frekvenca
50 Hz
- Delovni tok
150 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3417224 BALLUFF kapacitivni senzor kapacitiven BCS003L BCS003L zvezna vgradnja NPN, menjalni;PNP, menjalni (Ø x V) 50 mm x 10 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3417224 BALLUFF kapacitivni senzor kapacitiven BCS003L BCS003L zvezna vgradnja NPN, menjalni;PNP, menjalni (Ø x V) 50 mm x 10 m
Opis
Kapacitivni senzorji za zaznavanje objektov imajo linearno električno polje. Zaznavajo tako trdne snovi, kot so rezine, tiskana vezja, kartonske škatle, kupi papirja, steklenice, plastični bloki in plošče, kot tudi tekočine skozi stene posod ali cevi iz stekla in plastike (največja debelina 4 mm). Dimenzije = Ø 50 x 10 mm, Serija = D50, Namestitev = vgradna, Priključek = konektor, konektor M8x1, 3-pinski, Preklopni izhod = PNP/NPN normalno odprt/zaprt (NO/NC) programabilen, Preklopna frekvenca = 50 Hz, Območje = 2...25 mm, Občutljivost = nastavljiva preklopna razdalja, Material ohišja = POM, Material zaznavne površine = POM, Temperatura okolice = -30...60 °C, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE, Zaščitni razred = IP65
