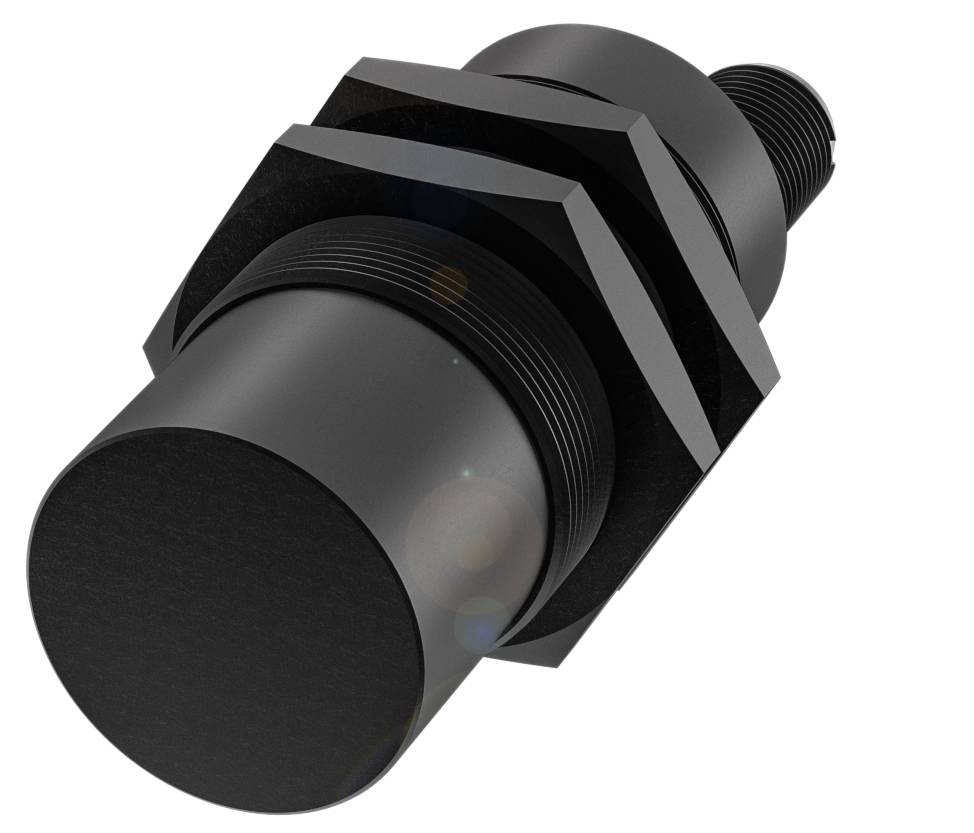

BALLUFF kapacitivni senzor kapacitiven BCS00NH BCS00NH M30 nezvezna vgradnja PNP (Ø x V) 30 mm x 78.5 m
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kapacitivni senzor
Maks. obratovalna napetost
30.0 V
Kontakt
1 zapiralo
Izhod
PNP
Izvedba
kapacitiven
Podatkovni list izdelka (PDF)
Število
Skupaj (139,99 € / Kos)
139,99 €
z DDV
Poudarki in podrobnosti
BALLUFF kapacitivni senzor BCS00NH BCS00NH M30 nezvezna vgradnja PNP (Ø x V) 30 mm x 78.5 m
- Priključek: Priključek, priključek M12x1, 4-pinski
- Dimenzije: Ø 30 x 78,5 mm
- Namestitev: ni vgradna
- Preklopni izhod: PNP normalno odprt (NO)
- Serija: M30
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 30 x 78,5 mm
- Aktivna površina, material: PBT
- Priključek: Priključek, priključek M12x1, 4-pinski
- Serija: M30
- Delovna napetost Ub: 10...30 VDC
- Namestitev: ni vgradna
- Material ohišja: PBT
- Preklopni izhod: PNP normalno odprt (NO)
- Preklopna frekvenca: 100 Hz
- Vrsta zaščite: IP67
- Občutljivost: Nastavljiva preklopna razdalja
- Temperatura okolice: -25...85 °C
- Dodatne funkcije:
- Obseg dobave: Matica (2x)
- Dimenzije: Ø 30 x 78,5 mm
- Prikaz delovne napetosti: da
- Prikaz funkcij: da
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Zakasnitev pripravljenosti tv maks.: 300 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 100 Hz
- Zaščitni razred II
- Statični padec napetosti maks.: 1,5 V
- Priključek: Vtič M12x1, 4-pinski, A-kodiranje
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Možnost zamenjave zaščitena: ne
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 25 mm
- Maks. temperaturni zdrs (% od Sr): 20 % [-5…55 °C]
- Ponovljivost maks. (% Sr): 2,0 %
- MTTF (40 °C): 226 a
- Aktivna površina, material: PBT
- Navor privijanja: 6 Nm
- Velikost M30x1.5
- Namestitev: ni vgradna
- Preklopni izhod: PNP normalno odprt (NO)
- Material ohišja: PBT
- Vrsta zaščite: IP67
- Temperatura okolice: -25...85 °C
- Število zatičev: 4
- Blagovna znamka: Global
- Serija: M30
- Tok brez obremenitve Io maks. pri Ue: 20 mA
- Občutljivost: Nastavljiva preklopna razdalja
- Merilno območje: 1...25 mm
- Material pokrova: PBT|PA
- Navoj (A): M30x1,5
- Vrsta izdelka
kapacitivni senzor
- Vrsta
BCS00NH
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Kontakt
1 zapiralo
- Izhod
PNP
- Material ohišja
PBT
- Izvedba
kapacitiven
- Vrsta namestitve
nezvezna vgradnja
- Vgradna velikost (senzor)
M30
- Priključek
vtič
- Min. temperatura
-25 °C
- Maks. temperatura
85 °C
IP67
- Dolžina
78.50 mm
- Širina
78.5 mm
- Višina
78.5 m
- Premer
30 mm
- Mere
(Ø x V) 30 mm x 78.5 m
- Vsebina
1 kos
- Nazivna napetost
30.0 V
- Delovna napetost
24 V/DC
- Preklopna frekvenca
100 Hz
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3417280 BALLUFF kapacitivni senzor kapacitiven BCS00NH BCS00NH M30 nezvezna vgradnja PNP (Ø x V) 30 mm x 78.5 m
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3417280 BALLUFF kapacitivni senzor kapacitiven BCS00NH BCS00NH M30 nezvezna vgradnja PNP (Ø x V) 30 mm x 78.5 m
Opis
Ti kapacitivni nivojski senzorji zaznavajo izdelek, razsuti material ali tekočino, ki jo je treba skenirati, tako da je njihova aktivna površina v stiku z medijem. Njihovo sferično električno polje učinkovito kompenzira adhezije na aktivno površino senzorja. Dimenzije = Ø 30 x 78,5 mm, Serija = M30, Navoj (A) = M30x1,5, Namestitev = Neravninska, Priključek = Konektor, Konektor M12x1, 4-pinski, Preklopni izhod = PNP normalno odprt (NO), Preklopna frekvenca = 100 Hz, Območje = 1...25 mm, Občutljivost = Nastavljiva preklopna razdalja, Material ohišja = PBT, Material zaznavne površine = PBT, Temperatura okolice = -25...85 °C, Delovna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE, Zaščitni razred = IP67
