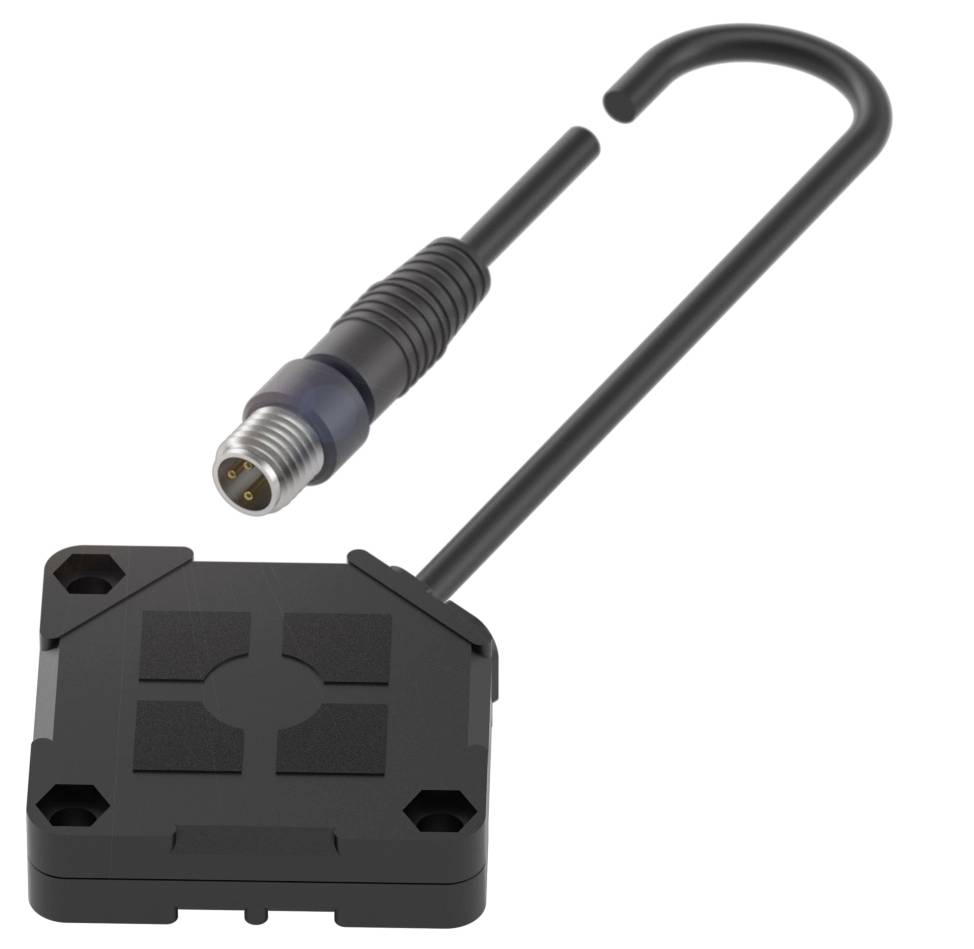

BALLUFF kapacitivni senzor kapacitiven BCS0135 BCS0135 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
kapacitivni senzor
Maks. obratovalna napetost
30.0 V
Izhod
PNP
Izvedba
kapacitiven
Priključek
vtič
Podatkovni list izdelka (PDF)
Število
Skupaj (139,99 € / Kos)
139,99 €
z DDV
Poudarki in podrobnosti
BALLUFF kapacitivni senzor BCS0135 BCS0135 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
- Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR
- Dimenzije: 40 x 40 x 10 mm
- Namestitev: poravnana z zunanjo steno posode
- Preklopni izhod: PNP normalno zaprt (NC)
- Serija: Q40
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 40 x 40 x 10 mm
- Aktivna površina, material: PBT
- Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR
- Serija: Q40
- Delovna napetost Ub: 10...30 VDC
- Namestitev: poravnana z zunanjo steno posode
- Funkcija: Pametna raven 50
- Material ohišja: PBT
- Preklopni izhod: PNP normalno zaprt (NC)
- Preklopna frekvenca: 10 Hz
- Vrsta zaščite: IP67
- Občutljivost: nastavljiva glede na medij
- Temperatura okolice: -5...85 °C
- Dodatne lastnosti: električno prevodni medij
- Kompenzacija pene in oprijema
- Dodatne funkcije:
- Obseg dobave: Navodila za montažo | Izvijač
- Dimenzije: 40 x 40 x 10 mm
- Prikaz delovne napetosti: da
- Prikaz funkcij: da
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 100 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Zakasnitev pripravljenosti tv maks.: 200 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Največja nosilnost pri Ue: 10 µF
- Preostalo valovanje maks. (% od Ue): 10%
- Preklopna frekvenca: 10 Hz
- Statični padec napetosti maks.: 2,5 V
- Priključek: priključek M8x1, 3-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Maks. temperaturni zdrs (% od Sr): 20 % [-5…55 °C]
- MTTF (40 °C): 441 a
- Aktivna površina, material: PBT
- Velikost: kvadrasta oblika
- Namestitev: poravnana z zunanjo steno posode
- Preklopni izhod: PNP normalno zaprt (NC)
- Premer kabla D: 3,00 mm
- Dolžina kabla L: 0,3 m
- Material ohišja: PBT
- Material plašča: PUR
- Vrsta zaščite: IP67
- Temperatura okolice: -5...85 °C
- Stopnja kontaminacije: 3
- Število zatičev: 3
- Serija: Q40
- Tok brez obremenitve Io maks. pri Ue: 11,0 mA
- Dodatne lastnosti: električno prevodni medij|pena in|kompenzacija oprijema
- Občutljivost: nastavljiva glede na medij
- Material pokrova: PBT
- Vrsta izdelka
kapacitivni senzor
- Vrsta
BCS0135
- Min. obratovalna napetost
10.0 V
- Maks. obratovalna napetost
30.0 V
- Obratovalna napetost
10.0 - 30.0 V
- Izhod
PNP
- Dolžina kabla
0.30 m
- Preklopna frekvenca
10 Hz
- Izvedba
kapacitiven
- Priključek
vtič
- Vrsta namestitve
zvezna vgradnja
- Material ohišja
PBT
- Kontakt
1 PNP
IP67
- Min. temperatura
-5 °C
- Maks. temperatura
85 °C
- Dolžina
10.00 mm
- Širina
40.00 mm
- Višina
40.00 mm
- Mere
(D x Š x V) 10.00 x 40.00 x 40.00 mm
- Globina
10 m
- Material plašča
PUR
- Nazivna napetost
30.0 V
- Delovna napetost
24 V/DC
- Delovni tok
100 mA
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416762 BALLUFF kapacitivni senzor kapacitiven BCS0135 BCS0135 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416762 BALLUFF kapacitivni senzor kapacitiven BCS0135 BCS0135 zvezna vgradnja PNP (D x Š x V) 10.00 x 40.00 x 40.00 mm
Opis
Ti kapacitivni nivojski senzorji uporabljajo svojo aktivno površino za zaznavanje izdelka, razsutega materiala ali tekočine, ki jo je treba skenirati, brez stika skozi steklene in plastične stene. Dimenzije = 40 x 40 x 10 mm, Serija = Q40, Namestitev = poravnana z zunanjo steno posode, Priključek = kabel s konektorjem, konektor M8x1, 3-pinski, 0,30 m, PUR, Preklopni izhod = PNP normalno zaprt (NC), Preklopna frekvenca = 10 Hz, Občutljivost = nastavljiva glede na medij, Funkcija = Smart Level 50, Dodatne lastnosti = električno prevodni medij, kompenzacija pene in oprijema, Material ohišja = PBT, Material aktivne površine = PBT, Temperatura okolice = -5...85 °C, Obratovalna napetost Ub = 10...30 VDC, Odobritev/Skladnost = CEcULusWEEE, Zaščitni razred = IP67
