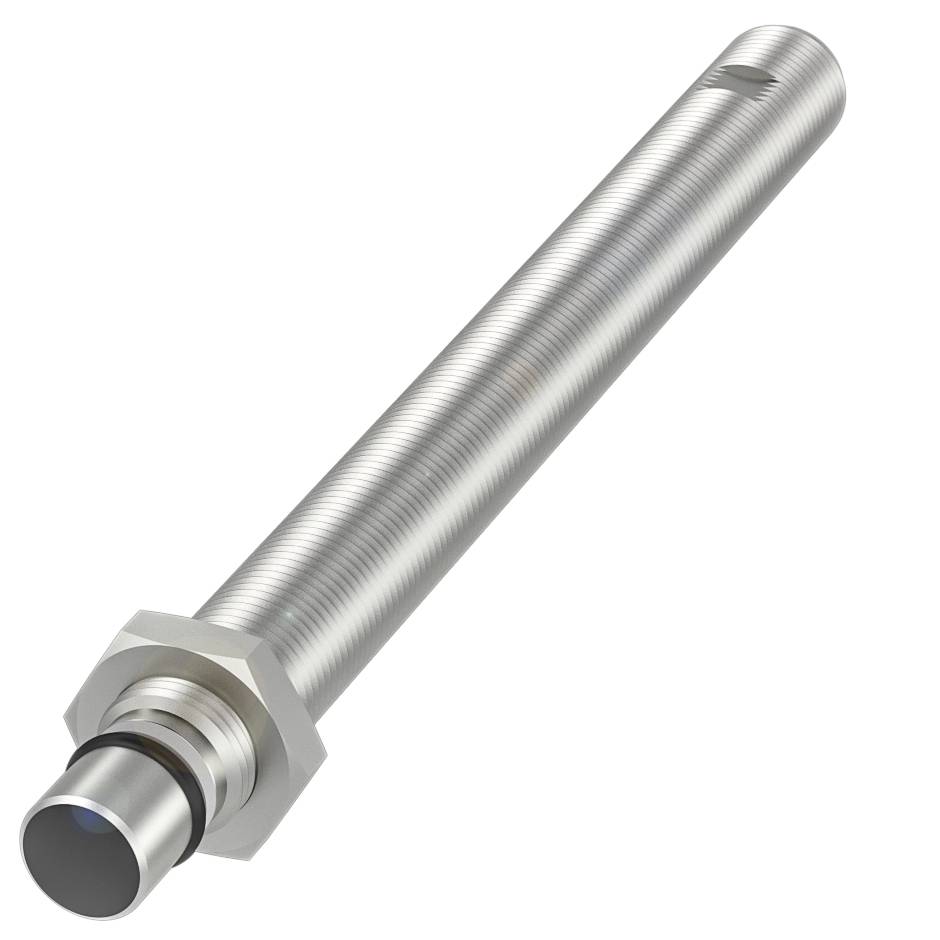

BALLUFF senzor induktiven BES 516-300-S164-S4-D BHS0023 zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 138 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor
Maks. obratovalna napetost
30 V/DC
Preklopna razdalja (maks.)
1.5 mm
Izhod
PNP, zapiralni
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (244,99 € / Kos)
244,99 €
z DDV
Poudarki in podrobnosti
BALLUFF senzor BES 516-300-S164-S4-D BHS0023 zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 138 mm
- Dimenzije: Ø 12 x 138 mm
- Izvedba: M12x1
- Namestitev: vgradna
- Domet 1.5 mm
- Preklopni izhod: PNP normalno odprt (NO)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 12 x 138 mm
- Aktivna površina, material: EP
- Priključek: Priključek, priključek M12x1, 4-pinski
- Izvedba: M12x1
- Delovna napetost Ub: 10...30 VDC
- Največja tlačna odpornost: 500 barov
- Namestitev: vgradna
- Material ohišja: nerjaveče jeklo (1.4104)
- Domet 1.5 mm
- Preklopni izhod: PNP normalno odprt (NO)
- Preklopna frekvenca: 1000 Hz
- Vrsta zaščite: IP68
- Temperatura okolice: -25...80 °C
- Dodatne funkcije:
- Dimenzije: Ø 12 x 138 mm
- pritrditev M12x1
- Prikaz delovne napetosti: ne
- Prikaz funkcij: ne
- Izhodna upornost Ra: 33,0 kOhm + D
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 10 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 0 mA
- Največja obremenitvena kapacitivnost pri Ue: 0,5 µF
- Tok brez obremenitve Io maks., dušen: 10 mA
- Tok brez obremenitve Io maks., neblažen: 1 mA
- Preostali tok lr maks.: 10 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 1000 Hz
- Statični padec napetosti maks.: 1,5 V
- Priključek: Vtič M12x1, 4-pinski, A-kodiranje
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Zagotovljena preklopna razdalja Sa: 1,2 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 1,5 mm
- Dejanska preklopna razdalja Sr: 1,5 mm
- Dejanska preklopna razdalja Sr, toleranca: ±10 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- MTTF (40 °C): 720 a
- Aktivna površina, material: EP
- Navor privijanja: 15 Nm ±10%
- Velikost M12x1
- Montažna dolžina: 109,60 mm
- Namestitev: vgradna
- Material ohišja: nerjaveče jeklo (1.4104)
- Odstopanje od osnovnega tipa: dolžina ohišja
- Material podpornega obroča: PTFE
- Tesnilni obroč, velikost: 5,3 × 2,4 mm
- Največja tlačna odpornost: 500 barov
- Tlačna trdnost, opomba: odporna na tlak olja
- Vrsta izdelka
senzor
- Vrsta
BES 516-300-S164-S4-D
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Preklopna razdalja (maks.)
1.5 mm
- Izhod
PNP, zapiralni
- Material ohišja
nerjaveče jeklo
EP
- Izvedba
induktiven
- Vrsta namestitve
zvezna vgradnja
- Priključek
M12, 4 -polni
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
IP68
- Dolžina
138 mm
- Premer
12 mm
- Mere
(Ø x D) 12 mm x 138 mm
- Vsebina
1 kos
- Nazivna napetost
24 V
- Preklopna frekvenca
1000 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416900 BALLUFF senzor induktiven BES 516-300-S164-S4-D BHS0023 zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 138 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416900 BALLUFF senzor induktiven BES 516-300-S164-S4-D BHS0023 zvezna vgradnja PNP, zapiralni (Ø x D) 12 mm x 138 mm
Opis
Naši induktivni senzorji, odporni na visok tlak, lahko prenesejo tlak do 500 barov. Zato so popolnoma primerni za spremljanje položaja vaše hidravlike, kot je na primer nadzor končnih položajev hidravličnih cilindrov ali spremljanje položajev ventilov. Induktivni senzor, Ø 12 x 138 mm, konektor, normalno odprt (NO), nazivna preklopna razdalja Sn=1,5 mm, vgradni, 500 barov, odporen na oljni tlak, material ohišja=nerjaveče jeklo (1.4104), material aktivne površine=EP
