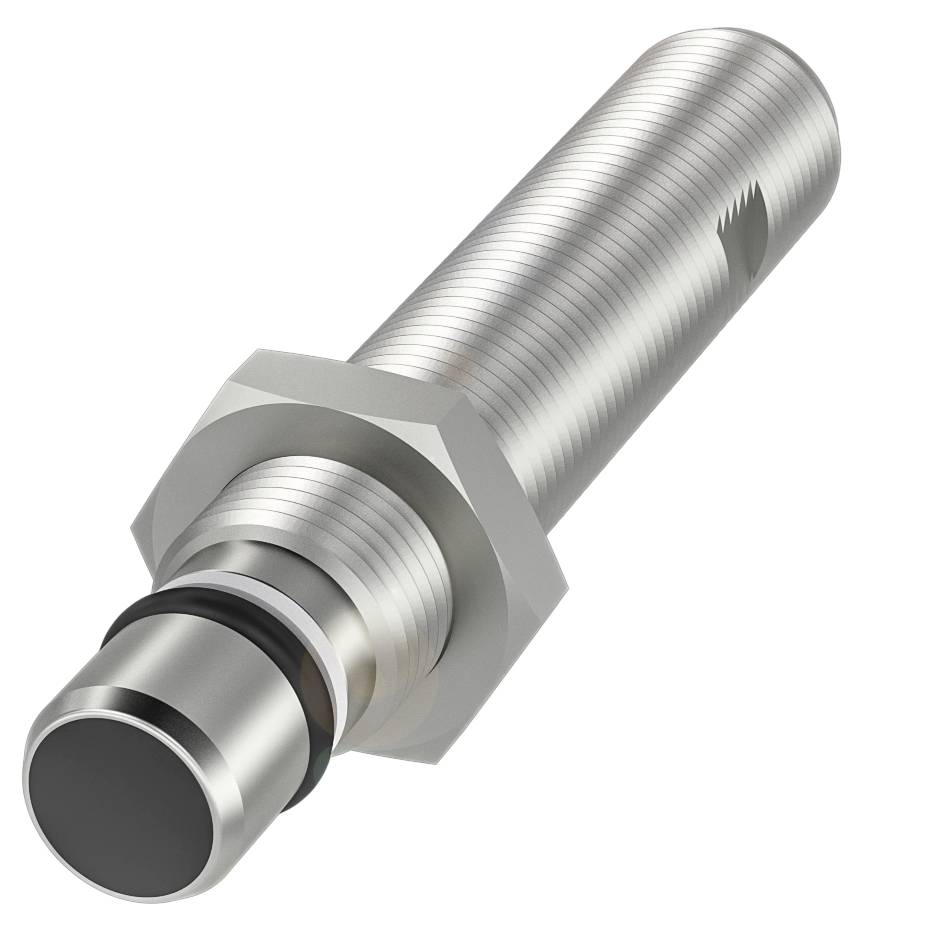

BALLUFF senzor induktiven BES 516-300-S281-S4-D BHS0037 M12 zvezna vgradnja NPN, zapiralni (Ø x D) 12 mm x 69 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor
Maks. obratovalna napetost
30 V/DC
Izhod
NPN, zapiralni
Preklopna razdalja (maks.)
1.5 mm
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (244,99 € / Kos)
244,99 €
z DDV
Poudarki in podrobnosti
BALLUFF senzor BES 516-300-S281-S4-D BHS0037 M12 zvezna vgradnja NPN, zapiralni (Ø x D) 12 mm x 69 mm
- Dimenzije: Ø 12 x 69 mm
- Izvedba: M12x1
- Namestitev: vgradna
- Domet 1.5 mm
- Preklopni izhod: NPN normalno odprt (NO)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 12 x 69 mm
- Aktivna površina, material: EP
- Priključek: Priključek, priključek M12x1, 4-pinski
- Izvedba: M12x1
- Delovna napetost Ub: 10...30 VDC
- Največja tlačna odpornost: 500 barov
- Namestitev: vgradna
- Material ohišja: nerjaveče jeklo (1.4104)
- Domet 1.5 mm
- Preklopni izhod: NPN normalno odprt (NO)
- Preklopna frekvenca: 1000 Hz
- Vrsta zaščite: IP68
- Temperatura okolice: -25...80 °C
- Dodatne funkcije:
- Dimenzije: Ø 12 x 69 mm
- pritrditev M12x1
- Prikaz delovne napetosti: ne
- Prikaz funkcij: ne
- Izhodna upornost Ra: 33,0 kOhm
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 10 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 0 mA
- Največja obremenitvena kapacitivnost pri Ue: 1 µF
- Tok brez obremenitve Io maks., dušen: 10 mA
- Tok brez obremenitve Io maks., neblažen: 2 mA
- Preostali tok lr maks.: 80 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 1000 Hz
- Statični padec napetosti maks.: 1,5 V
- Priključek: Vtič M12x1, 4-pinski, A-kodiranje
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Zagotovljena preklopna razdalja Sa: 1,2 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 1,5 mm
- Dejanska preklopna razdalja Sr: 1,5 mm
- Dejanska preklopna razdalja Sr, toleranca: ±10 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- MTTF (40 °C): 1120 a
- Aktivna površina, material: EP
- Navor privijanja: 15 Nm ±10%
- Velikost M12x1
- Dolžina montaže: 55,00 mm
- Namestitev: vgradna
- Material ohišja: nerjaveče jeklo (1.4104)
- Material podpornega obroča: PTFE
- Tesnilni obroč, velikost: 5,3 × 2,4 mm
- Največja tlačna odpornost: 500 barov
- Tlačna trdnost, opomba: odporna na tlak olja
- Vrsta izdelka
senzor
- Vrsta
BES 516-300-S281-S4-D
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Izhod
NPN, zapiralni
- Preklopna razdalja (maks.)
1.5 mm
- Preklopna frekvenca
1000 Hz
- Izvedba
induktiven
- Priključek
M12, 4 -polni
- Vrsta namestitve
zvezna vgradnja
- Vgradna velikost (senzor)
M12
- Material ohišja
nerjaveče jeklo
EP
- Kontakt
1 zapiralo
IP68
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Dolžina
69 mm
- Premer
12 mm
- Mere
(Ø x D) 12 mm x 69 mm
- Nazivna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416949 BALLUFF senzor induktiven BES 516-300-S281-S4-D BHS0037 M12 zvezna vgradnja NPN, zapiralni (Ø x D) 12 mm x 69 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416949 BALLUFF senzor induktiven BES 516-300-S281-S4-D BHS0037 M12 zvezna vgradnja NPN, zapiralni (Ø x D) 12 mm x 69 mm
Opis
Naši induktivni senzorji BHS, odporni na visok tlak, lahko prenesejo tlak do 500 barov. Zato so popolnoma primerni za spremljanje položaja vaše hidravlike, kot je na primer nadzor končnih položajev hidravličnih cilindrov ali spremljanje položajev ventilov. Njihovo odpornost omogočajo materiali ohišja, odporni na medije, in poseben postopek tesnjenja. Za vaše individualne aplikacije vam ponujamo različne izvedbe in obsežno ponudbo z različnimi premeri ohišij in velikostmi navoja. Dimenzije = Ø 12 x 69 mm, Zasnova = M12x1, Vgradnja = vgradna, Doseg = 1,5 mm, Preklopni izhod = NPN normalno odprt (NO), Preklopna frekvenca = 1000 Hz, Material ohišja = nerjaveče jeklo (1.4104), Material zaznavne površine = EP, Priključek = Konektor, vtič M12x1, 4-polni, Obratovalna napetost Ub = 10...30 VDC, Temperatura okolice = -25...80 °C, Maks. tlačna upornost = 500 bar, Zaščitni razred = IP68, Odobritev/Skladnost = CE, UKCA, cULus, WEEE
