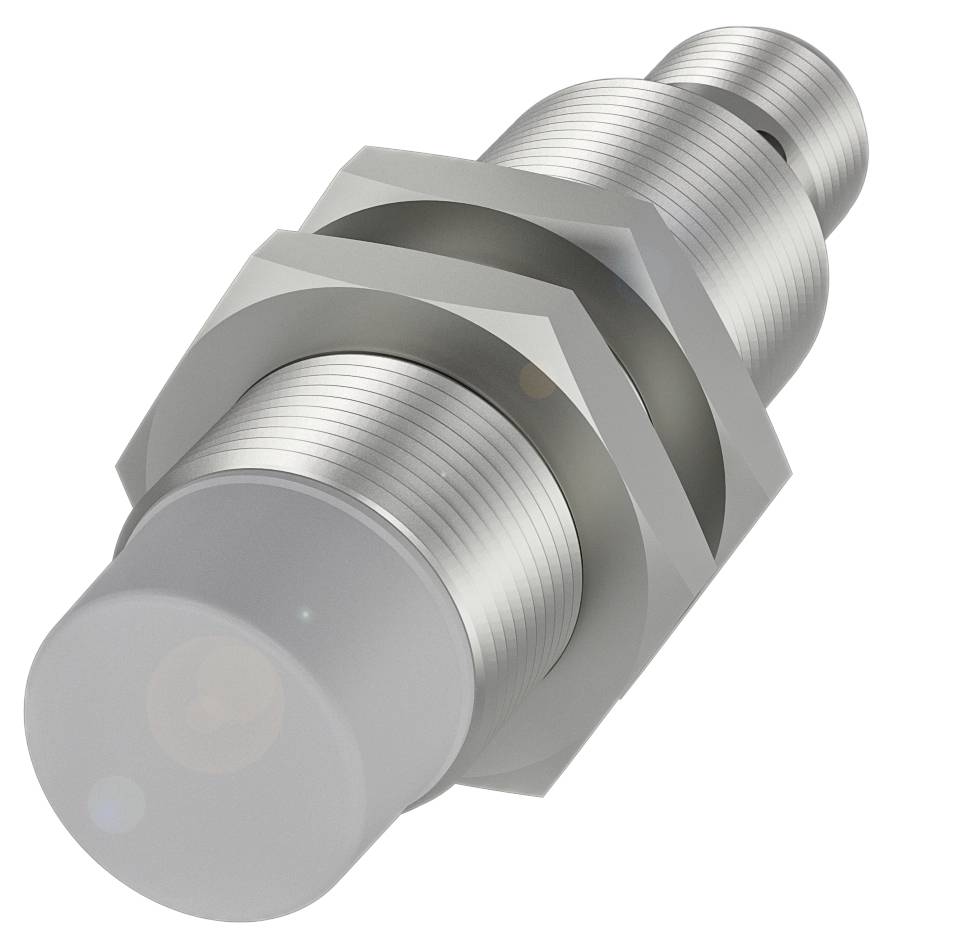

BALLUFF senzor razdalje induktiven BAW M18MG-UAC16F-S04G-K BAW0029 M18 x 1 nezvezna vgradnja analogni napetostni (Ø x V)
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor razdalje
Maks. obratovalna napetost
30 V/DC
Izhod
analogni napetostni
Izvedba
induktiven
Priključek
M12, 4 -polni
Podatkovni list izdelka (PDF)
Število
Skupaj (319,00 € / Kos)
319,00 €
z DDV
Poudarki in podrobnosti
BALLUFF senzor razdalje BAW M18MG-UAC16F-S04G-K BAW0029 M18 x 1 nezvezna vgradnja analogni napetostni (Ø x V) 18 mm x 65 m
- Dimenzije: Ø 18 x 65 mm
- Izvedba: M18x1
- Namestitev: ni vgradna
- Razpon: 4...16 mm
- Analogni izhod: Analogni, napetost 0…10 V
- Analogni, temperatura
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: Ø 18 x 65 mm
- Aktivna površina, material: PBT
- Analogni izhod: Analogni, napetost 0…10 V
- Analogni, temperatura
- Priključek: Priključek, priključek M12x1, 4-pinski
- Izhodna karakteristika: padanje pri približevanju
- Izvedba: M18x1
- Delovna napetost Ub: 15...30 VDC
- Namestitev: ni vgradna
- Material ohišja: ponikljana medenina
- Mejna frekvenca –3 dB: 500 Hz
- Odstopanje linearnosti največ: ±360 µm
- Razpon: 4...16 mm
- Vrsta zaščite: IP67
- Temperatura okolice: 10...60 °C
- Ponovljivost glede na BWN: ±200 µm
- Dodatne funkcije:
- Dimenzije: Ø 18 x 65 mm
- Prikaz delovne napetosti: ne
- Nazivna delovna napetost Ue DC: 24 V
- Nazivna izolacijska napetost Ui: 250 V AC
- Delovna napetost Ub: 15...30 VDC
- Preostalo valovanje maks. (% od Ue): 15%
- Zaščitni razred II
- Priključek: Vtič M12x1, 4-pinski, A-kodiranje
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- MTTF (40 °C): 640 a
- Aktivna površina, material: PBT
- Navor privijanja: 25 Nm
- Velikost M18x1
- Dolžina montaže: 40,5 mm
- Namestitev: ni vgradna
- Material ohišja: ponikljana medenina
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: 10...60 °C
- Stopnja kontaminacije: 3
- Tok brez obremenitve Io maks. pri Ue: 10 mA
- Merilno območje: 4...16 mm
- Mejna frekvenca –3 dB: 500 Hz
- Upornost obremenitve RL min.: 2000 ohmov
- Nagib U: 0,83 V/mm
- Odstopanje linearnosti največ: ±360 µm
- Območje linearnosti Sl: 4...16 mm
- Temperaturni premik največje končne vrednosti: ±3,0 %
- Ponovljivost glede na BWN: ±200 µm
- Analogni izhod: Analogni, napetost 0…10 V | Analogni, temperatura
- Izhodna karakteristika: padanje pri približevanju
- Izhodna napetost pri Se: 5 V
- Izhodna napetost pri Sl max.: 10 V
- Izhodna napetost pri Sl min.: 0 V
- Prikaz funkcij Električne lastnosti: Prikaz nastavitev
- Upornost obremenitve RT min.: 2000 ohmov
- Temperaturni izhod: -9 mV/°C
- Vrsta izdelka
senzor razdalje
- Vrsta
BAW M18MG-UAC16F-S04G-K
- Min. obratovalna napetost
15 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
15 - 30 V/DC
- Izhod
analogni napetostni
- Material ohišja
medenina (pocinkana)
PBT
- Izvedba
induktiven
- Material - lastnosti
ponikljan
- Vrsta namestitve
nezvezna vgradnja
- Vgradna velikost (senzor)
M18 x 1
- Priključek
M12, 4 -polni
- Min. temperatura
10 °C
- Maks. temperatura
60 °C
IP67
- Dolžina
65 mm
- Višina
65 m
- Premer
18 mm
- Mere
(Ø x V) 18 mm x 65 m
- Vsebina
1 kos
- Nazivna napetost
24 V
- Preklopna frekvenca
500 Hz
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416817 BALLUFF senzor razdalje induktiven BAW M18MG-UAC16F-S04G-K BAW0029 M18 x 1 nezvezna vgradnja analogni napetostni (Ø x V)
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416817 BALLUFF senzor razdalje induktiven BAW M18MG-UAC16F-S04G-K BAW0029 M18 x 1 nezvezna vgradnja analogni napetostni (Ø x V)
Opis
Naši induktivni senzorji razdalje BAW merijo različne položaje in razdalje ter lahko razlikujejo med različnimi materiali. Delujejo brezkontaktno, zato se ne obrabljajo in jih odlikuje dolga življenjska doba. Njihova funkcija učenja ima nastavljivo območje linearnosti, kar omogoča hiter zagon med prvo namestitvijo in zagotavlja minimalen čas izpada pri zamenjavi senzorja. Zaradi raznolikosti razpoložljivih izvedb je mogoče induktivne senzorje razdalje enostavno integrirati v katero koli aplikacijo. Ključna področja uporabe vključujejo spremljanje gibanja pri spajanju, prebijanju ali vpenjanju naprav v strojništvu ali zaznavanje neravnovesij in raztezkov osi. Induktivni senzorji razdalje zagotavljajo absolutni analogni signal napetosti, toka ali IO-Link. Dimenzije = Ø 18 x 65 mm, izvedba = M18x1, vgradnja = neravnina, območje = 4...16 mm, analogni izhod = analogni, napetost 0,10 V analogna, temperatura, izhodna karakteristika = padajoča ob približevanju, mejna frekvenca -3 dB = 500 Hz, ponovljivost po BWN = ±200 µm, odstopanje linearnosti maks. = ±360 µm, material ohišja = ponikljana medenina, material zaznavne površine = PBT, priključek = konektor, vtič M12x1, 4-polni, obratovalna napetost Ub = 15...30 VDC, temperatura okolice = 10...60 °C, razred zaščite = IP67, odobritev/skladnost = CE, UKCA, cULus, WEEE
