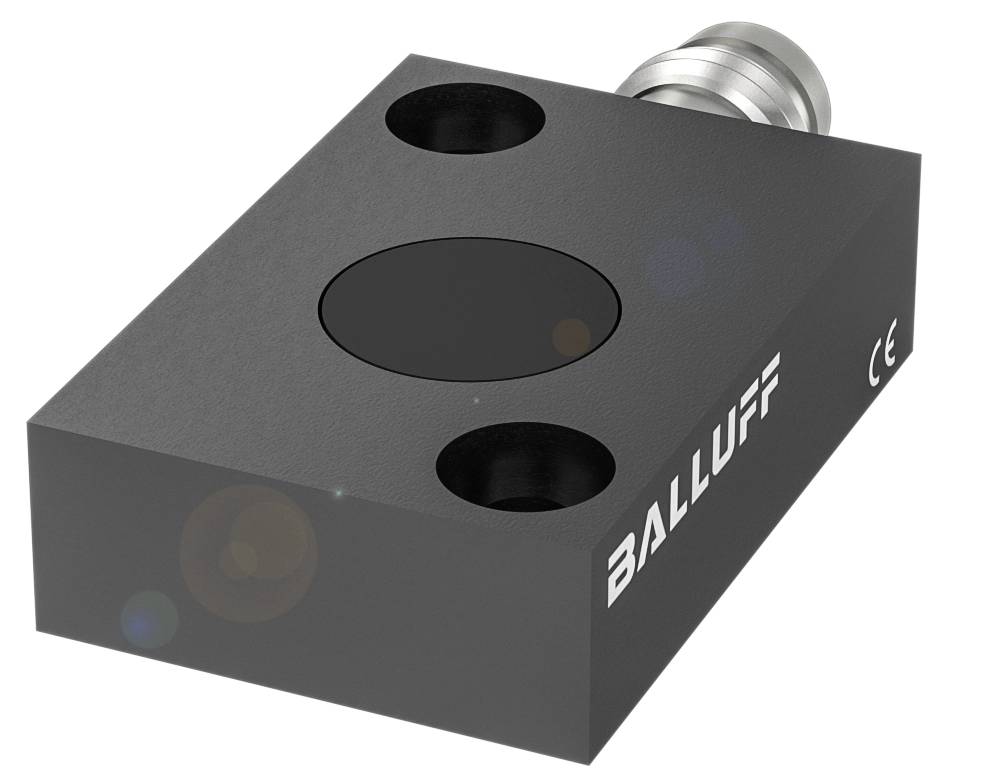

Slika je simbolična
Slika je simbolična
BALLUFF senzor razdalje induktiven BAW0034 BAW0034 zvezna vgradnja analogni napetostni (D x Š x V) 8.00 x 30.00 x 20.00
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor razdalje
Maks. obratovalna napetost
26.4 V
Izhod
analogni napetostni
Izvedba
induktiven
Priključek
M8, 3 -polni
Podatkovni list izdelka (PDF)
Število
Skupaj (275,00 € / Kos)
275,00 €
z DDV
Poudarki in podrobnosti
BALLUFF senzor razdalje BAW0034 BAW0034 zvezna vgradnja analogni napetostni (D x Š x V) 8.00 x 30.00 x 20.00 mm
- Dimenzije: 30 x 20 x 8 mm
- Oblika: kvader
- Namestitev: vgradna
- Območje: 0,5...2 mm
- Analogni izhod: Analogni, napetost 0...10 V
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 30 x 20 x 8 mm
- Aktivna površina, material: PBT
- Analogni izhod: Analogni, napetost 0...10 V
- Priključek: Priključek, priključek M8x1, 3-pinski
- Izhodna karakteristika: padanje pri približevanju
- Oblika: kvader
- Delovna napetost Ub: 21,6...26,4 VDC
- Namestitev: vgradna
- Material ohišja: eloksiran aluminij
- Mejna frekvenca –3 dB: 1000 Hz
- Odstopanje linearnosti največ: ±45 µm
- Območje: 0,5...2 mm
- Vrsta zaščite: IP67
- Temperatura okolice: -10...70 °C
- Ponovljivost glede na BWN: ±12 µm
- Dodatne funkcije:
- Dimenzije: 30 x 20 x 8 mm
- Prikaz delovne napetosti: ne
- Nazivna delovna napetost Ue DC: 24 V
- Nazivna izolacijska napetost Ui: 75 V DC
- Delovna napetost Ub: 21,6...26,4 VDC
- Preostalo valovanje maks. (% od Ue): 10%
- Priključek: priključek M8x1, 3-pinski
- Zaščita pred kratkim stikom: ne
- Zaščita pred obratno polarnostjo: ne
- Možnost zamenjave zaščitena: ne
- MTTF (40 °C): 640 a
- Aktivna površina, material: PBT
- Namestitev: vgradna
- Material ohišja: eloksiran aluminij
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP67
- Temperatura okolice: -10...70 °C
- Stopnja onesnaženosti: 3
- Tok brez obremenitve Io maks. pri Ue: 15 mA
- Merilno območje: 0,5...2 mm
- Mejna frekvenca –3 dB: 1000 Hz
- Upornost obremenitve RL min.: 5000 ohmov
- Nagib U: 6,70 V/mm
- Odstopanje linearnosti največ: ±45 µm
- Območje linearnosti Sl: 0,5...2 mm
- Temperaturni premik največje končne vrednosti: ±5,0 %
- Analogni izhod: Analogni, napetost 0...10 V
- Izhodna karakteristika: padanje pri približevanju
- Izhodna napetost pri Se: 5 V
- Izhodna napetost pri Sl max.: 10 V
- Izhodna napetost pri Sl min.: 0 V
- Ponovljivost v skladu s funkcionalno varnostjo BWN: ±12 µm
- Vrsta izdelka
senzor razdalje
- Vrsta
BAW0034
- Min. obratovalna napetost
21.60 V
- Maks. obratovalna napetost
26.4 V
- Obratovalna napetost
21.60 - 26.4 V
- Izhod
analogni napetostni
- Material ohišja
aluminij
- Izvedba
induktiven
- Vrsta namestitve
zvezna vgradnja
- Priključek
M8, 3 -polni
- Min. temperatura
-10 °C
- Maks. temperatura
70 °C
IP67
- Dolžina
8.00 mm
- Širina
30.00 mm
- Višina
20.00 mm
- Mere
(D x Š x V) 8.00 x 30.00 x 20.00 mm
- Vsebina
1 kos
- Nazivna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416825 BALLUFF senzor razdalje induktiven BAW0034 BAW0034 zvezna vgradnja analogni napetostni (D x Š x V) 8.00 x 30.00 x 20.00
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416825 BALLUFF senzor razdalje induktiven BAW0034 BAW0034 zvezna vgradnja analogni napetostni (D x Š x V) 8.00 x 30.00 x 20.00
Opis
Naši induktivni senzorji razdalje BAW merijo različne položaje in razdalje ter lahko razlikujejo med različnimi materiali. Delujejo brezkontaktno, zato se ne obrabljajo in se odlikujejo z dolgo življenjsko dobo. Njihova funkcija učenja ima nastavljivo območje linearnosti, kar omogoča hiter zagon med prvo namestitvijo in zagotavlja minimalen čas izpada pri zamenjavi senzorja. Zaradi raznolikosti razpoložljivih izvedb je mogoče induktivne senzorje razdalje enostavno integrirati v katero koli aplikacijo. Ključna področja uporabe vključujejo spremljanje gibanja pri spajanju, prebijanju ali vpenjanju naprav v strojništvu ali zaznavanje neravnovesij in raztezkov osi. Induktivni senzorji razdalje zagotavljajo absolutni analogni signal napetosti, toka ali IO-Link. Dimenzije = 30 x 20 x 8 mm, Zasnova = kvader, Namestitev = vgradna, Razpon zaznavanja = 0,5...2 mm, Analogni izhod = Analogni, Napetost 0...10 V, Izhodna karakteristika = padajoča ob približevanju, Mejna frekvenca -3 dB = 1000 Hz, Ponovljivost glede na BWN = ±12 µm, Maks. odstopanje linearnosti = ±45 µm, Material ohišja = eloksiran aluminij, Material zaznavne površine = PBT, Priključek = Vtični konektor, konektor M8x1, 3-pinski, Obratovalna napetost Ub = 21,6...26,4 VDC, Temperatura okolice = -10...70 °C, Zaščitni razred = IP67, Odobritev/Skladnost = CE, UKCA, cULus, WEEE
