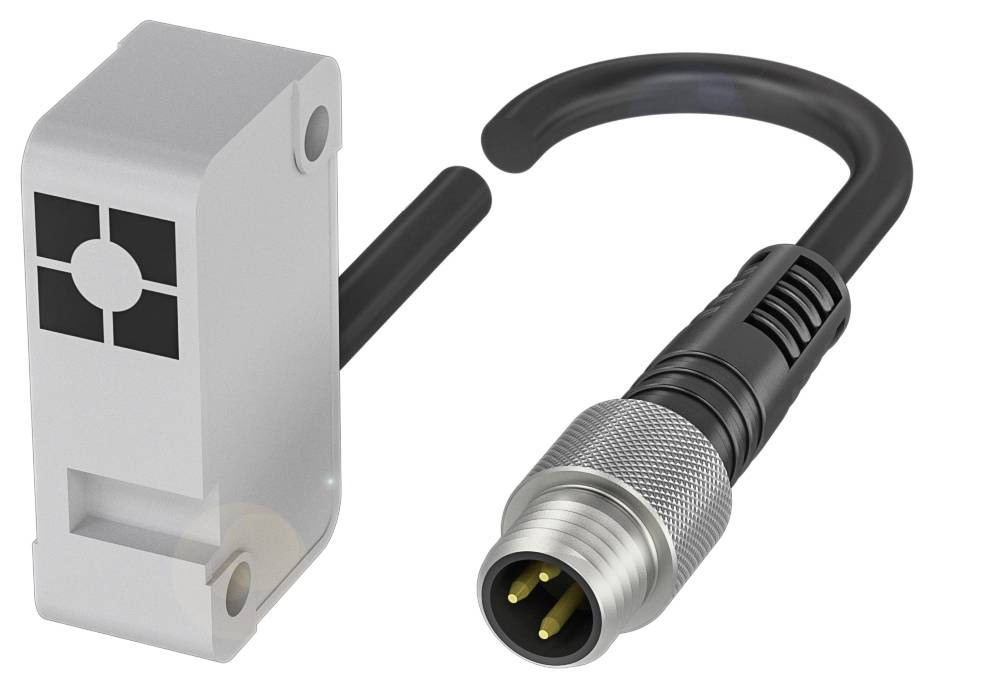

BALLUFF stikalo bližine induktiven BES 517-399-NO-C-S49-00,2 BES01NM zvezna vgradnja NPN, zapiralni (D x Š x V) 30 x 10.
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
stikalo bližine
Maks. obratovalna napetost
30 V/DC
Izhod
NPN, zapiralni
Preklopna razdalja (maks.)
2 mm
Izvedba
induktiven
Podatkovni list izdelka (PDF)
Število
Skupaj (91,99 € / Kos)
91,99 €
z DDV
Poudarki in podrobnosti
BALLUFF stikalo bližine BES 517-399-NO-C-S49-00,2 BES01NM zvezna vgradnja NPN, zapiralni (D x Š x V) 30 x 10.5 x 16.5 mm
- Dimenzije: 30 x 10,5 x 16,5 mm
- Oblika: 30x10,5x16,5
- Namestitev: vgradna
- Domet 2 mm
- Preklopni izhod: NPN normalno odprt (NO)
Tehnične specifikacije
- Glavne značilnosti: Dimenzije: 30 x 10,5 x 16,5 mm
- Aktivna površina, material: PBT, GF20
- Priključek: Kabel s konektorjem, konektor M8x1, 3-pinski, 0,20 m, PUR
- Oblika: 30x10,5x16,5
- Delovna napetost Ub: 10...30 VDC
- Namestitev: vgradna
- Material ohišja: PBT, GF20
- Domet 2 mm
- Preklopni izhod: NPN normalno odprt (NO)
- Preklopna frekvenca: 2500 Hz
- Vrsta zaščite: IP65
- Temperatura okolice: -25...70 °C
- Dodatne funkcije:
- Dimenzije: 30 x 10,5 x 16,5 mm
- Prikaz delovne napetosti: ne
- Prikaz funkcij: da
- Izhodna upornost Ra: 33,0 kOhm + D
- Nazivna delovna napetost Ue DC: 24 V
- Nazivni obratovalni tok Ie: 200 mA
- Nazivna izolacijska napetost Ui: 75 V DC
- Nazivni kratkostični tok: 100 A
- Zakasnitev pripravljenosti tv maks.: 50 ms
- Delovna napetost Ub: 10...30 VDC
- Kategorija uporabe: DC-13
- Minimalni obratovalni tok Im: 0 mA
- Največja obremenitvena kapacitivnost pri Ue: 1 µF
- Tok brez obremenitve Io maks., dušen: 10 mA
- Tok brez obremenitve Io maks., neblažen: 3 mA
- Preostali tok lr maks.: 80 µA
- Preostalo valovanje maks. (% od Ue): 15%
- Preklopna frekvenca: 2500 Hz
- Statični padec napetosti maks.: 2 V
- Priključek: priključek M8x1, 3-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Zaščita možnosti zamenjave: da
- Zagotovljena preklopna razdalja Sa: 1,6 mm
- Histereza H maks. (% Sr): 15,0 %
- Nazivna preklopna razdalja Sn: 2 mm
- Dejanska preklopna razdalja Sr: 2 mm
- Dejanska preklopna razdalja Sr, toleranca: ±10 %
- Maks. temperaturni zdrs (% od Sr): 10%
- Ponovljivost maks. (% Sr): 5,0 %
- MTTF (40 °C): 585 a
- Aktivna površina, material: PBT, GF20
- Velikost: 30x10,5x16,5
- Namestitev: vgradna
- Preklopni izhod: NPN normalno odprt (NO)
- Vrsta povezave: Kabel s konektorjem, 0,20 m,|PUR
- Premer kabla D: 3,70 mm
- Dolžina kabla L: 0,2 m
- Material ohišja: PBT, GF20
- Material plašča: PUR
- EN 60068-2-27, udar: polovični sinus, 30 gn, 11 ms
- EN 60068-2-6, Vibracije: 55 Hz, amplituda 1 mm, 3x30 min
- Vrsta zaščite: IP65
- Temperatura okolice: -25...70 °C
- Stopnja onesnaženosti: 3
- Vrsta izdelka
stikalo bližine
- Vrsta
BES 517-399-NO-C-S49-00,2
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Izhod
NPN, zapiralni
- Dolžina kabla
0.20 m
- Preklopna razdalja (maks.)
2 mm
- Preklopna frekvenca
2500 Hz
- Izvedba
induktiven
- Priključek
M8, 3 -polni
- Vrsta namestitve
zvezna vgradnja
- Material ohišja
PBT
GF20
IP65
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
30 mm
- Širina
10.5 mm
- Višina
16.5 mm
- Mere
(D x Š x V) 30 x 10.5 x 16.5 mm
- Nazivna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3417024 BALLUFF stikalo bližine induktiven BES 517-399-NO-C-S49-00,2 BES01NM zvezna vgradnja NPN, zapiralni (D x Š x V) 30 x 10.
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3417024 BALLUFF stikalo bližine induktiven BES 517-399-NO-C-S49-00,2 BES01NM zvezna vgradnja NPN, zapiralni (D x Š x V) 30 x 10.
Opis
Naši standardni induktivni senzorji so idealni za zaznavanje predmetov v kovinskem sektorju. So odporni na kratek stik in delujejo brezstično, kar pomeni, da se ne obrabljajo in so zelo neobčutljivi na kontaminacijo. Senzorji so na voljo v izvedbah od Ø 3 mm do dimenzij kvadra 80 × 80 mm. Robustni in zanesljivi induktivni senzorji Global vam omogočajo doseganje še posebej ekonomičnih rešitev. Široko paleto teh več kot 500 prednostnih variant lahko dostavimo po vsem svetu, tudi v velikih količinah, v kratkem času. Dimenzije = 30 x 10,5 x 16,5 mm, zasnova = kvader, vgradnja = vgradna, doseg = 2 mm, preklopni izhod = NPN normalno odprt (NO), preklopna frekvenca = 2500 Hz, material ohišja = PBT, GF20, material zaznavne površine = PBT, GF20, priključek = kabel s konektorjem, konektor M8x1, 3-polni, 0,20 m, PUR, obratovalna napetost Ub = 10...30 VDC, temperatura okolice = -25...70 °C, razred zaščite = IP65, odobritev/skladnost = CEEACcULusWEEE
