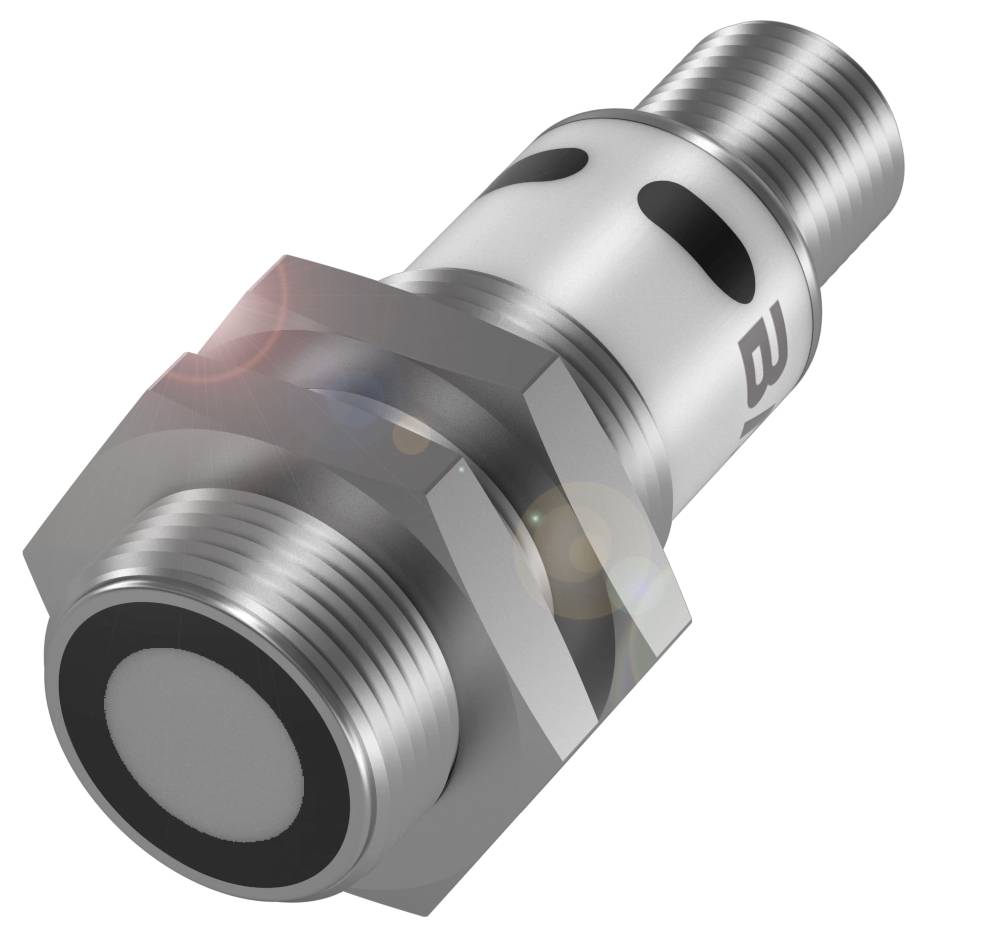

BALLUFF ultrazvočni senzor ultrazvok analogni BUS004T
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Maks. obratovalna napetost
30 V
Izhod
analogni
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Število
Skupaj (409,00 € / Kos)
409,00 €
z DDV
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor analogni BUS004T
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 18 mm
- Material ohišja: ponikljana medenina
- PBT
- Aktivna površina, material: PU pena/epoksi smola/steklo
- Analogni izhod: Analogni, napetost 0…10 V
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PU pena/epoksi smola/steklo
- Analogni izhod: Analogni, napetost 0…10 V
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 18 mm
- Delovna napetost Ub: 15...30 VDC
- Material ohišja: ponikljana medenina
- PBT
- Razpon: 65...600 mm
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Dimenzije: Ø 18 x 52,5 mm
- Pritrditev: matica M18x1
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 15...30 VDC
- Priključek: M12x1 konektor, 5-pinski
- Zaščita pred kratkim stikom: da
- Zaščita pred obratno polarnostjo: da
- Nazivna preklopna razdalja Sn: 350 mm
- MTTF (40 °C): 1134 a
- Aktivna površina, material: PU pena/epoksi smola/steklo
- Material ohišja: medenina, ponikljana | PBT
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Površinska zaščita: ponikljana
- Serija: M18M1
- Prikaz: Zelena LED: Delovna napetost | Predmet v dosegu - Rumena LED
- Regulator: ne
- Temperatura skladiščenja: -40...85 °C
- Uporaba: Merjenje razdalje
- Merilno območje: 65...600 mm
- Način delovanja: Analogna meritev (karakteristična krivulja)
- Vhodna funkcija: Naraščajoča/padajoča karakteristična krivulja | Delovno območje učenja | Tovarniška nastavitev (ponastavitev) | Vklop/izklop sinhronizacije | Sinhronizacijski signal
- Največja poraba toka: 40 mA
- Sinhronizacija: notranja, največ 10 senzorjev
- Ultrazvočna frekvenca: 400 kHz
- Ločljivost: ≤ 0,069 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Analogni izhod: Analogni, napetost 0…10 V
- Izhodna karakteristika: linearna naraščajoča/padajoča
- Upornost obremenitve RL min. (analogni U): 100 kOhm pri UB> 15 V
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS004T
- Min. obratovalna napetost
15 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
15 - 30 V
- Izhod
analogni
- Preklopna razdalja (maks.)
350 mm
- Izvedba
ultrazvok
- Priključek
moški konektor M12, 5-polni
- Material - lastnosti
ponikljan
- Material ohišja
medenina
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
52.5 mm
- Premer
18 m
- Mere
(Ø x D) 18 m x 52.5 mm
- Material
medenina (pocinkana)
PBT
- Nazivna napetost
30 V
- Delovna napetost
24
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416457 BALLUFF ultrazvočni senzor ultrazvok analogni BUS004T
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416457 BALLUFF ultrazvočni senzor ultrazvok analogni BUS004T
Opis
Zaznavanje položaja ali prepoznavanje predmetov v trdnih, praškastih in tekočih medijih – nadzorujejo prisotnost in štejejo predmete brez stika. So univerzalno uporabni in delujejo ne glede na barvo in teksturo površine. Megla, prah ali umazanija zanje niso problem. Njihova visoka ločljivost in majhne slepe cone zagotavljajo izjemno natančnost. Ultrazvočni senzorji se razlikujejo po svojem izhodnem signalu. Zasnova = Ø 18 mm, Analogni izhod = Analogni, Napetost 0,10 V linearno naraščajoča/padajoča, Priključek = Konektor, Konektor M12x1, 5-pinski, Material ohišja = Medenina PBT, Material zaznavne površine = PU pena/epoksi smola/steklo, Doseg = 65...600 mm, Odobritev/skladnost = cULus LISTEDCEEACWEEE, Temperatura okolice = -25...70 °C, Zaščitni razred = IP67, Natančnost ponovitve = ± 0,15 % FS, Delovna napetost Ub = 15...30 VDC
