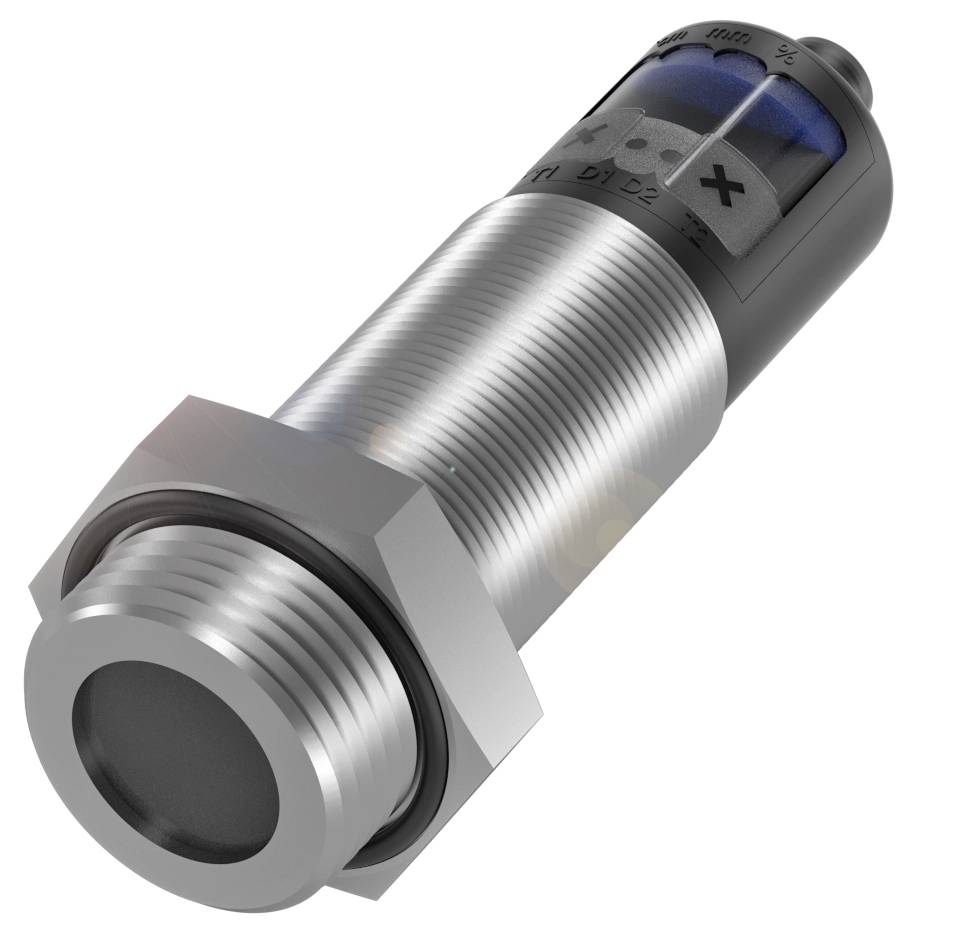

BALLUFF ultrazvočni senzor ultrazvok PNP BUS005U
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Maks. obratovalna napetost
30 V
Izhod
PNP
Preklopna razdalja (maks.)
1300 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Število
Skupaj (755,00 € / Kos)
755,00 €
z DDV
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor PNP BUS005U
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 47 mm
- Preklopni izhod: 2x PNP normalno odprt/zaprt (NO/NC)
- Material ohišja: nerjaveče jeklo (1.4571)
- PBT, TPU
- Procesni priključek: G 1"
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PTFE
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 47 mm
- Delovna napetost Ub: 9...30 VDC
- Največja tlačna odpornost: 6 barov
- Material ohišja: nerjaveče jeklo (1.4571)
- PBT, TPU
- Procesni priključek: G 1"
- Razpon: 200...5000 mm
- Preklopni izhod: 2x PNP normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 5 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 9...30 VDC
- Preklopna frekvenca: 5 Hz
- Priključek: M12x1 konektor, 5-pinski
- Zaščita pred kratkim stikom: da
- Nazivna preklopna razdalja Sn: 1300 mm
- Maks. izhodni tok: 200 mA
- Možnosti nastavitev: Prikaz/gumb za način učenja | Občutljivost pri nadtlaku | Način delovanja | Preklopna razdalja, 2 vrednosti | Normalno odprt/zaprt | Zaklepanje tipk vklop/izklop | Tovarniška nastavitev (ponastavitev) | Histereza | Filter izmerjenih vrednosti | Analogni izhod U/I/Samodejno/Ročno | Sinhronizacija vklop/izklop | Temperaturna kompenzacija vklop/izklop | Nastavitev senzorja (kalibracija) | Območje zatiranja ospredja | Zakasnitev odziva 0...20 s | Moč filtra (10 stopenj) | Segmentni prikaz svetel/temen/izklopljen
- Serija: M30E2
- Prikaz: Vrednost razdalje - Segmentni prikaz | Izhodna funkcija - Rumena LED | Zelena LED: Delovna napetost | Nastavitve senzorja - Segmentni prikaz | Prikaz
- Nastavitev: Gumb (2x)
- Histereza H maks.: 20 mm
- Uporaba: Prepoznavanje objektov
- Merilno območje: 200...5000 mm
- Način delovanja: Difuzni senzor (preklopna točka) | Difuzni senzor (okno) | Odsevna pregrada
- Vhodna funkcija: sinhronizacijski signal
- Največja poraba toka: 80 mA
- Sinhronizacija: notranja, največ 10 senzorjev
- Ultrazvočna frekvenca: 180 kHz
- Ločljivost: ≤ 0,180 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Območje zaznavanja/merjenja, zaščiteno pred obratno polarnostjo: da
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS005U
- Min. obratovalna napetost
9 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
9 - 30 V
- Izhod
PNP
- Preklopna razdalja (maks.)
1300 mm
- Preklopna frekvenca
5 Hz
- Izvedba
ultrazvok
- Značilnosti
odporen na kisline
- Priključek
moški konektor M12, 5-polni
- Material ohišja
nerjaveče jeklo
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
114.5 mm
- Premer
47 m
- Mere
(Ø x D) 47 m x 114.5 mm
- Tokovna obremenitev na vtično mesto
200 mA
- Nazivna napetost
30 V
- Delovna napetost
24
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416390 BALLUFF ultrazvočni senzor ultrazvok PNP BUS005U
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416390 BALLUFF ultrazvočni senzor ultrazvok PNP BUS005U
Opis
Kemično odporni ultrazvočni senzorji merijo nivo napolnjenosti brezkontaktno, tako pri normalnem tlaku kot pri nadtlaku do 6 barov, v rezervoarjih in posodah. Z združevanjem preklopnih in analognih izhodov lahko hkrati izvajate meritve nivoja in zaščito pred prelivanjem. PTFE membrana in ohišje iz nerjavečega jekla ščitita senzor pred agresivnimi tekočinami v vseh aplikacijah. Zasnova = Ø 47 mm, Procesni priključek = G 1", Preklopni izhod = 2x PNP normalno odprt/zaprt (NO/NC), Priključek = Vtični konektor, priključek M12x1, 5-pinski, Material ohišja = Nerjaveče jeklo (1.4571) PBT, TPU, Material zaznavne površine = PTFE, Doseg = 200...5000 mm, Preklopna frekvenca = 5 Hz, Odobritev/skladnost = CEWEEE, Temperatura okolice = -25...70 °C, Zaščitni razred = IP67, Ponovljivost = ± 0,15 % FS, Maks. tlačna upornost = 6 bar, Obratovalna napetost Ub = 9...30 VDC
