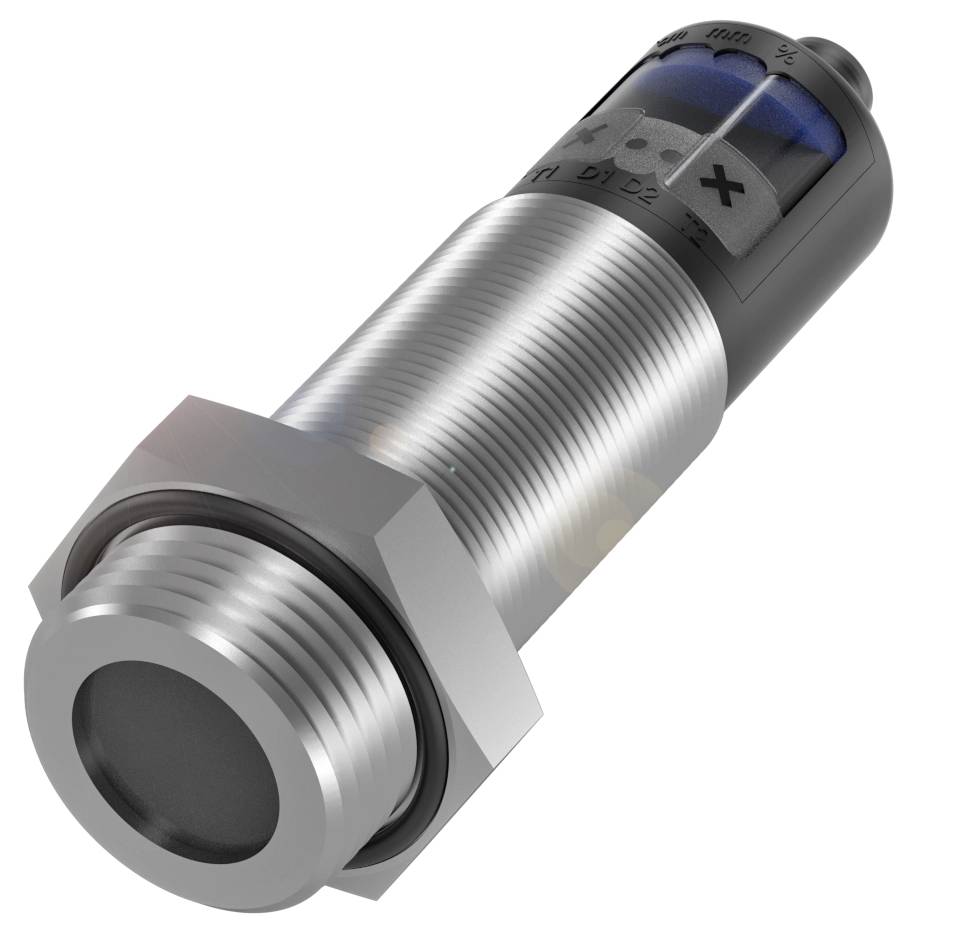

BALLUFF ultrazvočni senzor ultrazvok PNP BUS005Y
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
ultrazvočni senzor
Maks. obratovalna napetost
30 V
Izhod
PNP
Preklopna razdalja (maks.)
350 mm
Izvedba
ultrazvok
Podatkovni list izdelka (PDF)
Število
Skupaj (785,00 € / Kos)
785,00 €
z DDV
Poudarki in podrobnosti
BALLUFF ultrazvočni senzor PNP BUS005Y
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 47 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Procesni priključek: G 1"
- Analogni izhod: Analogni, napetostni/analogni, tok 0…10 V/4…20 mA
Dodatne informacije
Tehnične specifikacije
- Glavne značilnosti: Aktivna površina, material: PTFE
- Analogni izhod: Analogni, napetostni/analogni, tok 0…10 V/4…20 mA
- Priključek: Priključek, priključek M12x1, 5-pinski
- Izvedba: Ø 47 mm
- Delovna napetost Ub: 9...30 VDC
- Največja tlačna odpornost: 6 barov
- Material ohišja: nerjaveče jeklo (1.4571)
- PBT, TPU
- Procesni priključek: G 1"
- Razpon: 85...1500 mm
- Preklopni izhod: PNP normalno odprt/zaprt (NO/NC)
- Preklopna frekvenca: 9 Hz
- Vrsta zaščite: IP67
- Temperatura okolice: -25...70 °C
- Ponovljivost: ± 0,15 % celotnega obsega
- Dodatne funkcije:
- Nazivna delovna napetost Ue DC: 24 V
- Delovna napetost Ub: 9...30 VDC
- Preklopna frekvenca: 9 Hz
- Priključek: M12x1 konektor, 5-pinski
- Zaščita pred kratkim stikom: da
- Nazivna preklopna razdalja Sn: 350 mm
- Maks. izhodni tok: 200 mA
- Prikaz: Vrednost razdalje - segmentni prikaz
- Histereza H maks.: 5 mm
- Uporaba: Merjenje razdalje
- Merilno območje: 85...1500 mm
- Vhodna funkcija: sinhronizacijski signal
- Največja poraba toka: 80 mA
- Sinhronizacija: notranja, največ 10 senzorjev
- Ultrazvočna frekvenca: 320 kHz
- Ločljivost: ≤ 0,025 mm
- Ponovljivost: ± 0,15 % celotnega obsega
- Največja upornost obremenitve RL (analogni I): 500 ohmov pri UB> 20 V | 100 Ohmov pri UB< 20 V
- Upornost obremenitve RL min. (analogni U): 100 kOhm pri UB> 15 V
- Območje zaznavanja/merjenja, zaščiteno pred obratno polarnostjo: da
- Vrsta izdelka
ultrazvočni senzor
- Vrsta
BUS005Y
- Min. obratovalna napetost
9 V
- Maks. obratovalna napetost
30 V
- Obratovalna napetost
9 - 30 V
- Izhod
PNP
- Preklopna razdalja (maks.)
350 mm
- Preklopna frekvenca
9 Hz
- Izvedba
ultrazvok
- Značilnosti
odporen na kisline
- Priključek
moški konektor M12, 5-polni
- Material - lastnosti
nerjavni
- Material ohišja
nerjaveče jeklo
- Kontakt
1 PNP
IP67
- Min. temperatura
-25 °C
- Maks. temperatura
70 °C
- Dolžina
114.5 mm
- Premer
47 m
- Mere
(Ø x D) 47 m x 114.5 mm
- Tokovna obremenitev na vtično mesto
200 mA
- Nazivna napetost
30 V
- Delovna napetost
24
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3416359 BALLUFF ultrazvočni senzor ultrazvok PNP BUS005Y
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3416359 BALLUFF ultrazvočni senzor ultrazvok PNP BUS005Y
Opis
Kemično odporni ultrazvočni senzorji merijo nivo napolnjenosti brezkontaktno, tako pri normalnem tlaku kot pri nadtlaku do 6 barov, v rezervoarjih in posodah. Z združevanjem preklopnih in analognih izhodov lahko hkrati izvajate meritve nivoja in zaščito pred prelivanjem. PTFE membrana in ohišje iz nerjavečega jekla ščitita senzor pred agresivnimi tekočinami v vseh aplikacijah. Zasnova = Ø 47 mm, Procesni priključek = G 1", Analogni izhod = Analogni, napetost/analogni, tok 0,10 V/4,20 mA linearno naraščajoč/padajoč, Preklopni izhod = PNP normalno odprt/zaprt (NO/NC), Priključek = Konektor, konektor M12x1, 5-pinski, Material ohišja = Nerjaveče jeklo (1.4571) PBT, TPU, Material zaznavne površine = PTFE, Doseg = 85...1500 mm, Preklopna frekvenca = 9 Hz, Odobritev/skladnost = CEWEEE, Temperatura okolice = -25...70 °C, Zaščitni razred = IP67, Ponovljivost = ± 0,15 % FS, Maks. tlačna upornost = 6 bar, Obratovalna napetost Ub = 9...30 VDC
