Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT napajanje za DIN-letev 12 V/DC 2.5 A 30 W Število izhodov:1 x Vsebina, količina

Sivo STEP POWER napajanje z oranžnim priključkom na vrhu in priključnimi sponkami za 12V in 2,5A. Indikatorji kažejo 'DC OK'.

Diagram AC-DC pretvornika: Levo je vhod izmeničnega toka s filtri, desno izhod enosmernega toka. Spodaj funkcije: UVP, OVP, OTP, OCP, SCP. Uporabniški vmesnik: 'DC OK'.

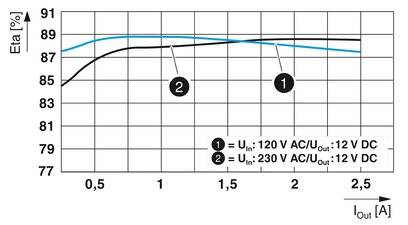

Diagram prikazuje krivuljo učinkovitosti napajalnika pri različnih vhodnih in izhodnih napetostih. Osi: poraba moči (X) in učinkovitost v odstotkih (Y).

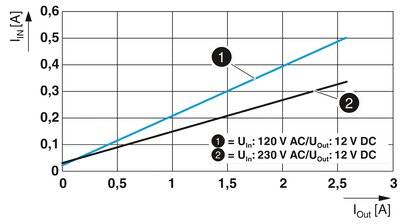

Graf prikazuje dve krivulji na I_in/I_out grafikonu. Linija 1 ima bolj strm naklon kot linija 2. Točke pojasnjujejo napetostne vnose za 120 V in 230 V AC/DC.

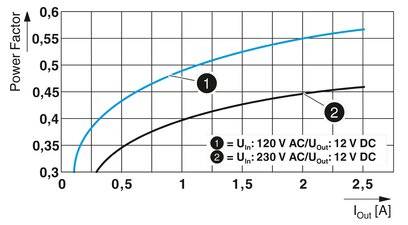

Diagram prikazuje faktor moči glede na izhodnosmerni tok (I_out). Dve krivulji: (1) 120 V AC na 12 V DC, (2) 230 V AC na 12 V DC. Krivulja (1) je višje ležeča.

Diagram prikazuje moč ('P_out' %) glede na višino ('H' m). Moč je konstantna pri 100 % do 2000 m, nato pade na 80 % pri 5000 m.

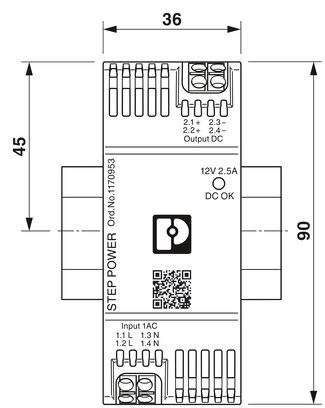

'Shematski prikaz STEP POWER napajalnika z dimenzijami 36x90 mm in izhodom 12V 2.5A. QR-koda in tehnične specifikacije.'

Tehnična risba dela z dimenzijami: širina 61, višina 50, spodnje širine 44 in 55.

Shema električne vezave z vtičnicami za 'Input' in 'Output'. Povezava prikazana s puščico A. Zgoraj piše 'Housing'.

1/9

Podatkovni list izdelka (PDF)

Hitra dostava pet, 25.9.

18 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (53,99 € / Kos)

53,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Napajalnik STEP-PS

Idealni za inštalacijske razdelilnike in ploščate upravljalne pulte

Tehnične specifikacije

Vhodna napetost (nominalna): 115 V/AC
230 V/AC
90 - 250 V/DC

Vrsta: stikalni napajalnik

Vrsta izdelka: napajanje za DIN-letev

Vhodna napetost (min.): 120 V/AC

Izhodna napetost: 12. V/DC

Vhodna napetost: 85–264 V/AC, 90–250 V/DC

Vhodni tok (maks.): 230 V/AC

Izhodni tok maks.: 2.5 A

Izhodni tok (maks.) - zaokrožen: 2.5 A

: 30 W

Vrsta izhoda (napajanje): nespremenljiva napetost

Faze: 1

Izhodna napetost (nom.): 12 V/DC

Število izhodov: 1 x

Priključek: Push-In sponka

Mere: (D x Š x V) 61 x 36 x 90 mm

Teža: 0.150 kg

Izhodna napetost (maks.): 12 V/DC

Izhodna napetost (min.): 12 V/DC

Proizv. št. delov: 1170953

Vsebina: 1 kos

Širina: 36 mm

Višina: 90 mm

Dolžina: 61 mm

Vrsta: STEP3-PS/1AC/12DC/2.5/PT

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Moč

Priključek

Vhodni tok (maks.)

Izhodna napetost (nom.)

Izhodna napetost

Vhodna napetost (nominalna)

Izhodni tok (maks.) - zaokrožen

Vhodna napetost (min.)

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/ 1AC/24DC/3.8/C2LPS 24 V/DC 3.8 A 91.2 W 1 x

Št. izdelka:123627

91.2 W

vijačna sponka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 napajanje za DIN-letev 24 V/DC 0.63 A 15 W Število izhodov:1 x Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2435744

15 W

Push-In sponka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 napajanje za DIN-letev 24 V/DC 1.3 A 30 W Število izhodov:1 x Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2435745

30 W

Push-In sponka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 napajanje za DIN-letev 24 V/DC 2.5 A 60 W Število izhodov:1 x Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2435746

60 W

Push-In sponka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088478 napajanje za DIN-letev 24 V/DC 5 A 120 W Število izhodov:1 x Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2435748

120 W

Push-In sponka

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/1AC/24DC/0.75 24 V/DC 0.83 A 18 W 1 x

Št. izdelka:511731

18 W

vijačna sponka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/1AC/24DC/1.75 24 V/DC 1.9 A 42 W 1 x

Št. izdelka:511732

42 W

vijačna sponka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/1AC/24DC/2.5 24 V/DC 2.75 A 60 W 1 x

Št. izdelka:511733

60 W

vijačna sponka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.75 A

85 V/AC

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/1AC/24DC/4.2 24 V/DC 4.4 A 100 W 1 x

Št. izdelka:511734

100 W

vijačna sponka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4.4 A

85 V/AC

Napajalnik za namestitev na vodila (DIN letev) Phoenix Contact STEP-PS/1AC/12DC/1.5 12 V/DC 1.65 A 18 W 1 x

Št. izdelka:511735

18 W

vijačna sponka

264 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.65 A

85 V/AC

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT napajanje za DIN-letev 12 V/DC 2.5 A 30 W Število izhodov:1 x Vsebina, količina

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT napajanje za DIN-letev 12 V/DC 2.5 A 30 W Število izhodov:1 x Vsebina, količina

Opis

Kompaktni napajalniki nove generacije Step Power so zaradi svoje izvedbe posebej primerni za inštalacijske razdelilnike in ploščate upravljalne pulte. Napajalniki so na voljo z izhodno napetostjo 24 V/DC v 4 razredih moči in širinah ter s posebno napetostjo 12 V/DC. Z velikim izkoristkom in majhnimi izgubami v stanju pripravljenosti dosežejo visoko energijsko učinkovitost.

Izvedba

Uporabni po vsem svetu s širokoobmočnim vhodom in mednarodnimi dovoljenji
Visoka varnost obratovanja z dolgim povprečnim časom med dvema izpadoma (MTFB) > 500 000 h
Možnost vzporedne vezave za povečanje moči in redundance
Poenostavljena uporaba z nadzorom delovanja z LED
Visoka varnost obratovanja z dolgimi premostitvenimi časi v primeru izpada elektrike > 20 ms
Pritrditev na nosilno letev ali privijanje na ravno površino.
