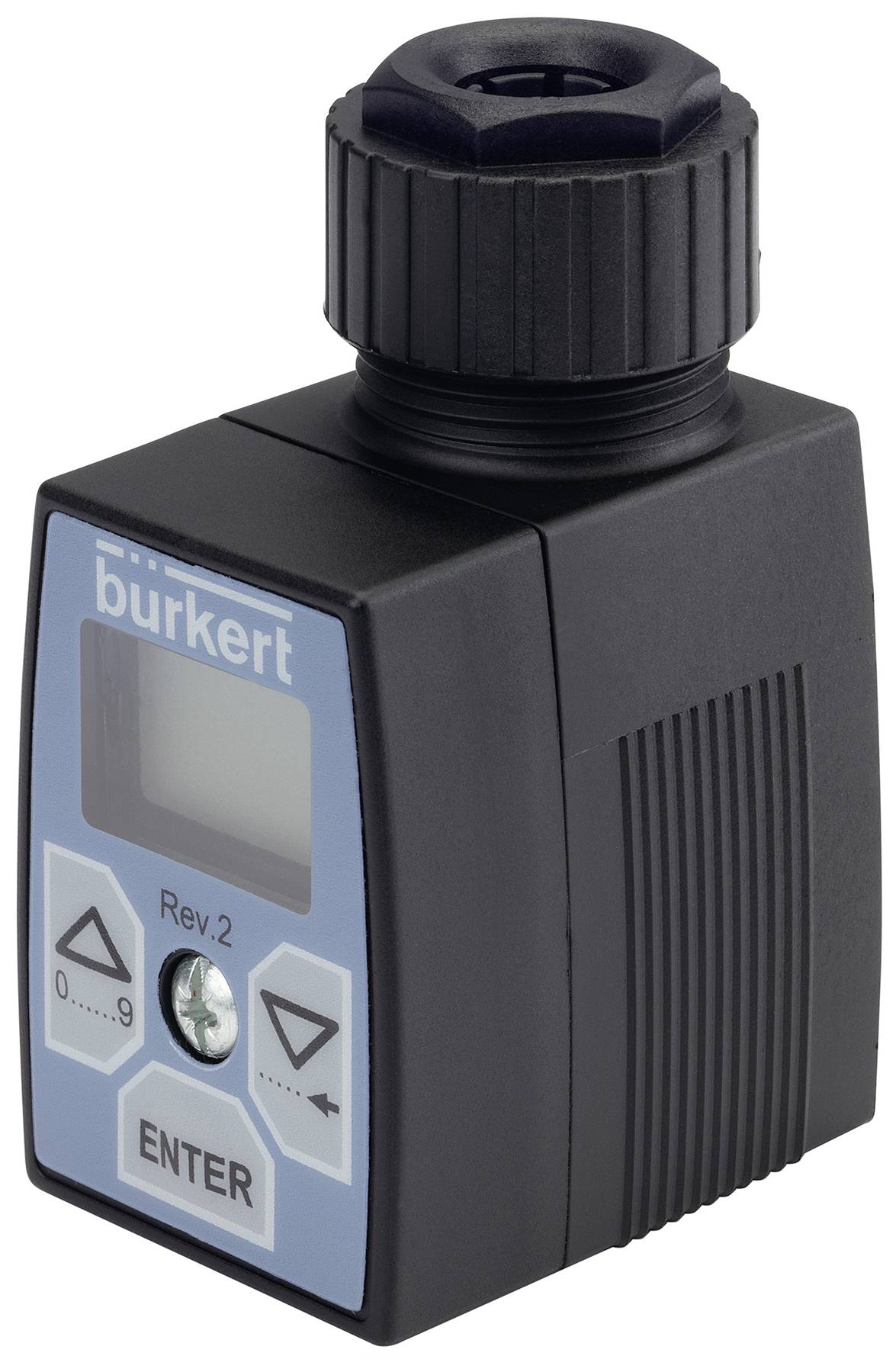

Bürkert krmiljenje 316529 8605 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
30 kos - zaloga Nemčija
Število
Skupaj (305,00 € / Kos)
305,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Bürkert krmiljenje 316529 8605 1 kos
- Programabilna digitalna elektronika
- Pretvori analogni vhodni signal v izhodni signal PWM
- Nastavljiva frekvenca PWM
- Možna digitalna komunikacija (büS).
- Izbirni integrirani nadzor časa in digitalni/analogni vhodi
Tehnične specifikacije
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 60 °C
- Vhodi/izhodi - Vhod 1 tipa analogna napetost: 0-5/10 V
- Vhodi/izhodi - Analogni tok vrste vhoda 1: 0/4-20 mA
- Vhodi/izhodi - Analogna napetostna impedanca vhoda 1: 20 kOhm
- Vhodi/izhodi - Vhod 1 tipa analogne tokovne obremenitve: 200 ohmov
- Električni priključek - Vrsta električnega priključka 1: kabelski uvod
- Električni priključek - Električni priključek 1 Število kontaktov: 2 ST
- Električni priključek - Vrsta električnega priključka 1: priključni blok
- Električni priključek - Električni priključek 2 Število kontaktov: 2 ST
- Lastnosti naprave - podskupina izdelkov: ventilska elektronika
- Lastnosti naprave - Generacija: Revizija 2
- Lastnosti naprave - Vrsta montaže: Neposredna montaža
- Lastnosti naprave - frekvenca PWM min.: 80 Hz
- Lastnosti naprave - frekvenca PWM maks.: 6.000 Hz
- Lastnosti naprave - Tok tuljave maks.: 2.000 mA
- Programska oprema/komunikacija - Na voljo so nastavitve parametrov, specifične za stranko: št
- Napetost - napetost min / nazivna napetost: 12 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Napetost - preostalo valovanje: 5%
- Napetost - največja poraba električne energije: 1 W
- Odobritve - Tok tuljave min.: 500 mA
- Vrsta izdelka
krmiljenje
- Obratovalna temperatura
-10 °C (min)
- Obratovalna temperatura (min.)
-10 °C
- Poraba moči toka
1 W
- Proizv. št. delov
316529
- Referenčni vhod
0/4-20 mA
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-10 °C
- Način montaže
fiksna pritrditev
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047312 Bürkert krmiljenje 316529 8605 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047312 Bürkert krmiljenje 316529 8605 1 kos
Opis
Digitalna krmilna elektronika tipa 8605 se uporablja za krmiljenje proporcionalnih elektromagnetnih regulacijskih ventilov v območju delovanja 40-2000 mA. Elektronika pretvarja zunanji standardni signal v impulzno širinsko moduliran (PWM) signal, s katerim je mogoče neprekinjeno prilagajati odpiranje proporcionalnega ventila in s tem tekočo izhodno spremenljivko (npr. pretok). Notranji nadzor toka z delovnim ciklom signala PWM kot manipulirane spremenljivke zagotavlja, da je vsaki vrednosti vhodnega signala jasno dodeljena določena vrednost efektivnega toka tuljave, ne glede na toplotno stanje tuljave. Z uporabo zaslona in kontrolnih gumbov je mogoče elektroniko enostavno prilagoditi določenemu proporcionalnemu ventilu in posebnim pogojem aplikacije. Za integracijo regulacije - in s tem tudi proporcionalnega ventila - v regulacijo višjega nivoja je potrebna različica regulacije, ki temelji na CAN (imenovana büS). Parametriranje in konfiguracijo proporcionalnega ventila je mogoče izvesti hitro in enostavno s programsko opremo Bürkert Communicator. Krmilna elektronika büS omogoča tudi integracijo zapornih ventilov v sisteme büS/CAN. Vgrajena funkcija časovnega nadzora omogoča odpiranje ali zapiranje zapornega ventila za določen čas. To se uporablja na primer za nadzor količine v procesih polnjenja. Po želji je tip 8605 lahko opremljen z dodatno I/O ploščo. To omogoča priklop zunanjih senzorjev ali stikal. Odziv ventila na te vhodne signale je mogoče konfigurirati (npr. dvotočkovno krmiljenje).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Kv-vrednost predstavlja pretok vode skozi ventil v litrih na minuto pri tlaku 1 bar in temperaturi vode od 5 do 30 °C. Vrednost QNn je merjenje plinov v litrih na minuto.
