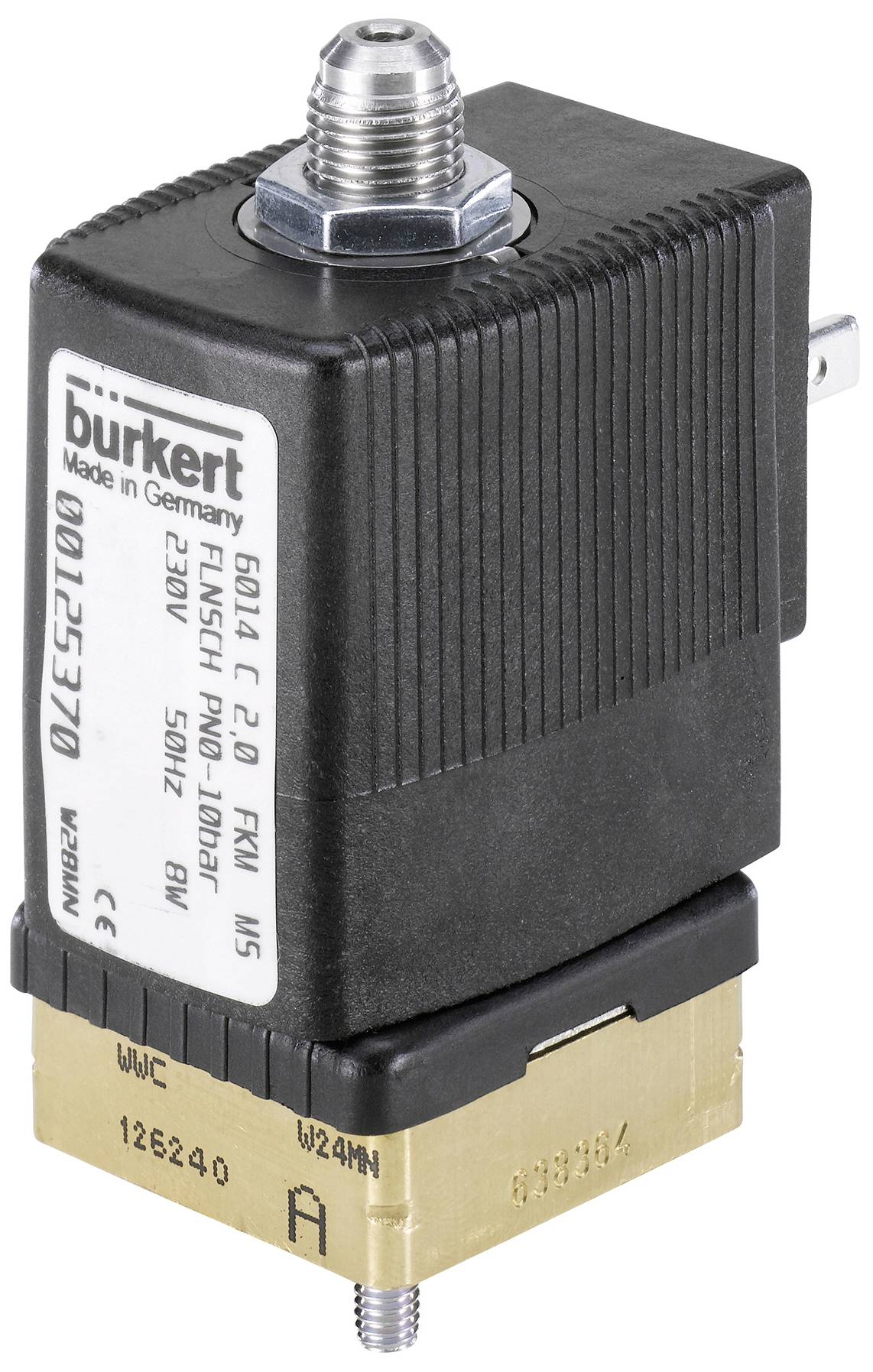

Slika je simbolična
Slika je simbolična
Bürkert magnetni ventil 125375 6014 24 V G 1/8 Nazivna širina (podrobnosti) 2.5 mm neposredno delovanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (87,99 € / Kos)
87,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-smerni elektromagnetni ventil z neposrednim delovanjem
- Neposredno delujoč in kompakten ventil do nazivnega premera DN 2,5
- Sistem tuljav, odporen na vibracije
- Banjo vijačni priključek za neposredno pritrditev na pnevmatske ventile
- Eksplozijsko varne različice
- Na voljo so varčne različice z brcanjem in spuščanjem
Tehnične specifikacije
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak & temperatura - temperatura medija max: 100 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 6 barov
- Tlak in temperatura - Nazivni tlak maks. (plin): 6 barov
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 15 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 20 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 10 ms
- Lastnosti naprave - preklopni čas zapiranja min: 15 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 2,5 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,16 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 7/64 palca
- Procesni/cevni priključek - Cevni priključek 1 tip: prirobnica
- Procesni/cevni priključek - Cevni priključek 2 tip: prirobnica
- Priključek na proces / linijo - Priključek na linijo 1 prirobnica: Bürkert prirobnica 32 x 32 različica A1Bürkert prirobnica 32 x 32 različica A1
- Procesni/cevni priključek - Vrsta cevnega priključka 3: zunanji navoj
- Priključek na proces / linijo - Priključek na linijo 2 Prirobnica: Bürkert prirobnica 32 x 32 različica A1 Bürkert prirobnica 32 x 32 različica A1
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/8
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
- Tuljava (jedro) - Razred toplotne izolacije pogona: B
- Tuljava (jedro) - nazivna moč DC: 9 W
- Tuljava (jedro) - Zmanjšana moč DC: 9 W
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 8 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
medenina
- Priključek
G 1/8
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do 100 °C
- Proizv. št. delov
125375
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
FKM
- Funkcija
3/2 zaprti, monostabilni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
- Medij
stisnjen zrak
- Nazivna širina
2.5 mm
- Značilnosti
prirobnica
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
0.16 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047084 Bürkert magnetni ventil 125375 6014 24 V G 1/8 Nazivna širina (podrobnosti) 2.5 mm neposredno delovanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047084 Bürkert magnetni ventil 125375 6014 24 V G 1/8 Nazivna širina (podrobnosti) 2.5 mm neposredno delovanje 1 kos
Opis
Ventil 6014 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Glede na uporabo so na voljo različne kombinacije tesnilnih materialov. Različica s prirobnico, specifična za Bürkert (SFB), omogoča namestitev ventilov na več podnožij na način, ki prihrani prostor. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave za brcanje in spuščanje.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
