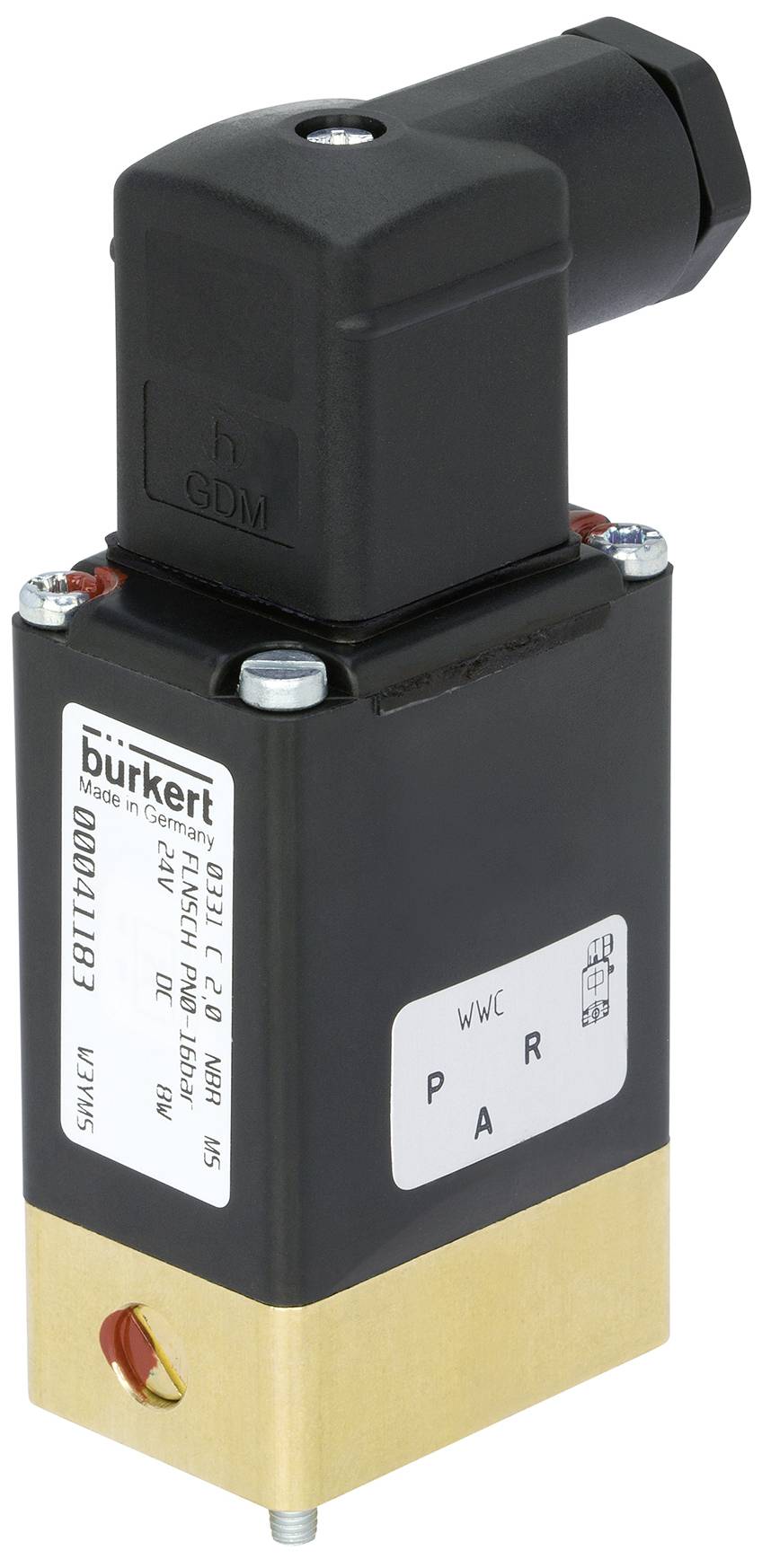

Bürkert magnetni ventil 126173 0331 24 V Nazivna širina (podrobnosti) 4 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (164,99 € / Kos)
164,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil brez ohišja
- Neposredno delujoči ventil z ločenim medijem do nazivnega premera DN 4
- Pilotni ventil z Bürkertovo specifično zasnovo prirobnice (SFB)
- Tehnologija zgibnega sidra brez vzdrževanja
- Storitvi prijazno, robustno ročno upravljanje
- Eksplozijsko varne različice
Tehnične specifikacije
- Material: medenina
- Tesnilni material: FKM
- Nazivna širina: Ni podatkov
- Linijska povezava: ni na voljo
- Posebnost: impulzna izvedba
- Napetost: 24 voltov
- Frekvenca: enosmerni tok
- Temperatura medija (stopinj C) (max): 90
- Temperatura okolice (stopinj C) (največ): 55
- Način delovanja: 3/2-smerni; V položaju mirovanja je izhod A razbremenjen
- Poraba energije: 11 vatov
- Delovni cikel (%): 100
- Odpiralni čas (msec) (max): 20
- Čas zapiranja (ms)(max): 20
- Odpiralni čas (ms)(min): 10
- Čas zapiranja (ms)(min): 10
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Material ohišja
medenina
- Območje temperature medija
90 °C (max)
- Proizv. št. delov
126173
- Tesnilni material
FKM
- Funkcija
3/2 razvodni
- Maks. temperatura medija
90 °C
- Nazivna širina
4 mm
- Značilnosti
prirobnica
- Maks. temperatura okolice
55 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047285 Bürkert magnetni ventil 126173 0331 24 V Nazivna širina (podrobnosti) 4 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047285 Bürkert magnetni ventil 126173 0331 24 V Nazivna širina (podrobnosti) 4 mm 1 kos
Opis
Ventil 0331 je zložljivi armaturni ventil z neposrednim delovanjem, ločenim od medija. Na voljo je v 3/2- in 2/2-smerni različici. Kot 3/2-smerna različica se lahko uporablja kot razdelilnik ali mešalni ventil. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Razpon ohišij je sestavljen iz medenine, nerjavečega jekla, PEEK in polipropilena. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Ker je sistem tuljav ločen od medija z membrano, je ventil še posebej primeren za kritične medije, kot so agresivne kisline in alkalije. 0331 je opremljen z ročnim krmiljenjem za zagon in testiranje. Za zmanjšanje potreb po energiji so lahko vse tuljave opremljene z elektronskim reduktorjem moči ali kot impulzna različica. Preklopno stanje se lahko izvede prek povratne informacije o položaju kot binarni ali NAMUR signal.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
