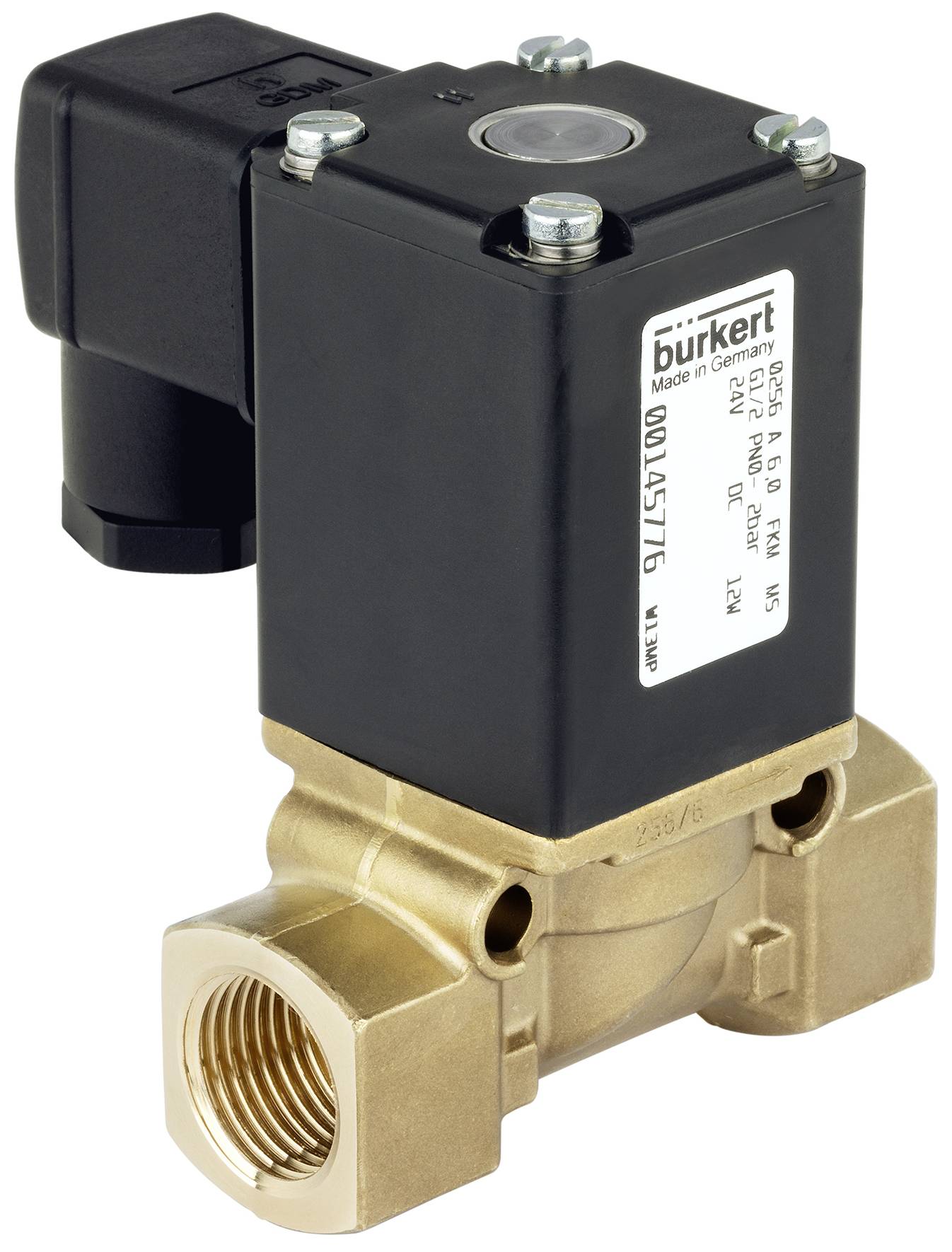

Slika je simbolična
Slika je simbolična
Bürkert magnetni ventil 145727 0256 24 V G 1/4 Nazivna širina (podrobnosti) 4 mm položaj normalno zaprt 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (189,99 € / Kos)
189,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil; neposredni učinek
- NVBlock vijačni sistem tuljav
- Do nazivnega premera DN12
- Ohišje iz medenine in nerjavečega jekla
- Različne možnosti uporabe
Tehnične specifikacije
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: NBR (nitrilna guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: NBR (nitrilna guma)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak in temperatura - Temperatura medija največ: 90 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 6 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00314802 - 2518
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 56 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 80 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 30 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Da
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 20 ms
- Lastnosti naprave - preklopni čas zapiranja min: 20 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (vrednost Kv) - vrednost QNn (plin): 540 l/min
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 4 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,5 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 5/32 palca
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 12 W
- Tuljava (jedro) - Zmanjšana moč DC: 12 W
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 12 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
medenina
- Priključek
G 1/4
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do 90 °C
- Proizv. št. delov
145727
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
nitrilni kavčuk
- Funkcija
2/2-razvodni
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
- Medij
nevtralni mediji
- Nazivna širina
4 mm
- Dolžina
56 mm
- QNN vrednost
540 l/min
IP65
- Maks. temperatura okolice
55 °C
- Način delovanja
položaj normalno zaprt
- KV vrednost
0.5 m³/h
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047591 Bürkert magnetni ventil 145727 0256 24 V G 1/4 Nazivna širina (podrobnosti) 4 mm položaj normalno zaprt 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047591 Bürkert magnetni ventil 145727 0256 24 V G 1/4 Nazivna širina (podrobnosti) 4 mm položaj normalno zaprt 1 kos
Opis
Elektromagnetni ventil dvižne armature z neposrednim delovanjem tipa 0256 je mogoče uporabiti na različne načine. Ko je izklopljen, se ventil zapre s silo vzmeti. Pri preklopu se jedro potegne proti vzmeti; ventil se odpre. Ventil je prednostno primeren za blokiranje, doziranje, polnjenje in odzračevanje za široko paleto aplikacij z nevtralnimi mediji.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
