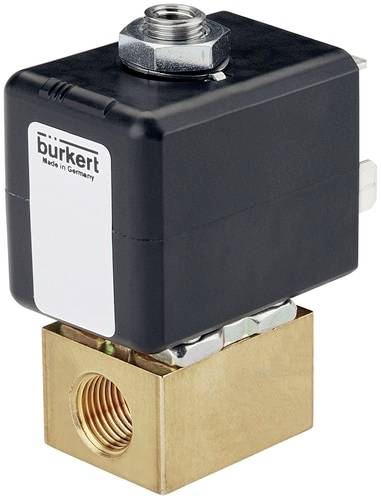

Bürkert magnetni ventil 20054517 7012 110 V prirobnica Nazivna širina (podrobnosti) 1.6 mm izhod 2 razbremenjen 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil 20054517
- Neposredno delujoč in kompakten majhen ventil do nazivnega premera DN 1,6
- Preveč zamašen sistem tuljav
- Banjo vijačni priključek za neposredno pritrditev na pnevmatske ventile
- Preprosta in hitra montaža na vtis, prirobnico ali priključno ploščo
- Eksplozijsko varne različice
Tehnične specifikacije
- Tuljava (jedro) - Velikost tuljave: 20 mm
- Material: medenina
- Tesnilni material: FKM
- Nazivna širina: 1,6 mm
- Linijski priključek: koncentrični vzorec prirobnice KL.-NR.001-01-04
- Napetost: 110 voltov
- Frekvenca: 50Hz
- Električni priključek: vzorec konektorjev oblike C po DIN EN 175301-803 (DIN 43 650)
- Temperatura medija (stopinj C) (max): 100
- Temperatura okolice (stopinj C) (največ): 75
- Temperatura okolice (stopinj C) (min): -10
- Tlak (bar) (max): 6
- Temperatura medija (stopinja C) (min): -10
- Način delovanja: 3/2-smerni; V položaju mirovanja je izhod A razbremenjen
- Poraba energije: 4 W
- Delovni cikel (%): 100
- Odpiralni čas (msec) (max): 12
- Čas zapiranja (ms)(max): 12
- Vrednost KV (M*3/H): 0,06
- Odpiralni čas (ms)(min): 8
- Čas zapiranja (ms)(min): 8
- Izolacijski material: EP
- Vrsta izdelka
magnetni ventil
- Delovna napetost
110 V
- Obratovalni tlak (maks.)
6 bar
- Material ohišja
medenina
- Priključek
prirobnica
- Območje temperature medija
-10 do 100 °C
- Proizv. št. delov
20054517
- Tesnilni material
FKM
- Funkcija
3/2 razvodni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
- Medij
stisnjen zrak
- Nazivna širina
1.6 mm
- Značilnosti
votel vijak
- Maks. temperatura okolice
75 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
izhod 2 razbremenjen
- KV vrednost
0.06 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3048113 Bürkert magnetni ventil 20054517 7012 110 V prirobnica Nazivna širina (podrobnosti) 1.6 mm izhod 2 razbremenjen 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3048113 Bürkert magnetni ventil 20054517 7012 110 V prirobnica Nazivna širina (podrobnosti) 1.6 mm izhod 2 razbremenjen 1 kos
Opis
Ventil 7012 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Odvisno od uporabe so na voljo različne kombinacije ohišja in tesnilnega materiala. Različica s prirobnico, specifična za Bürkert (SFB), omogoča namestitev ventilov na več podnožij na način, ki prihrani prostor. Program dopolnjujejo protieksplozijske različice. Za tehnologijo povezovanja gibljivih cevi lahko izberete priključke Push-in. Za enostavno neposredno pritrditev na pnevmatski pogon je idealna rešitev banjo povezava z votlim vijakom. Opcijsko ročno upravljanje omogoča hiter zagon in optimalno vzdrževanje. V povezavi s konektorjem v skladu z industrijskim standardom Form B ali v skladu z DIN EN 17301-803 Form C, ventili ustrezajo razredu zaščite IP65.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
