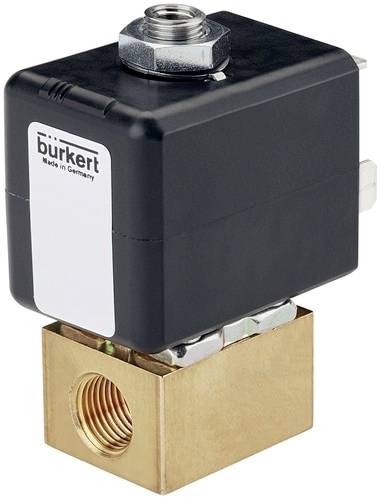

Slika je simbolična
Slika je simbolična
Bürkert magnetni ventil 20074722 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (59,99 € / Kos)
59,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil 20074722
- Neposredno delujoč in kompakten majhen ventil do nazivnega premera DN 1,6
- Preveč zamašen sistem tuljav
- Banjo vijačni priključek za neposredno pritrditev na pnevmatske ventile
- Preprosta in hitra montaža na vtis, prirobnico ali priključno ploščo
- Eksplozijsko varne različice
Tehnične specifikacije
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak & temperatura - temperatura medija max: 100 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 75 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - nazivni tlak maks. (tekočina): 11 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: konektorski vzorec oblika C po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Značilnosti naprave - princip delovanja glavnega ventila: bat
- Lastnosti naprave - Odprt preklopni čas maks.: 12 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 12 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - pretok: pod sedežem
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - Odprt preklopni čas min: 8 ms
- Lastnosti naprave - preklopni čas zapiranja min: 8 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 1,2 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,045 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 3/64 palca
- Procesni/cevni priključek - Cevni priključek 1 tip: prirobnica
- Procesni/cevni priključek - Cevni priključek 2 tip: prirobnica
- Priključek na proces / linijo - Priključek na linijo 1 prirobnica: Bürkert prirobnica 20 x 20 različica A1 Bürkert prirobnica 20 x 20 različica A1
- Priključek na proces / linijo - Priključek na linijo 2 Prirobnica: Bürkert prirobnica 20 x 20 različica A1 Bürkert prirobnica 20 x 20 različica A1
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 20 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 9 V
- A
- Tuljava (jedro) - nazivna moč AC: 5 V
- A
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 4 W
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
medenina
- Priključek
prirobnica
- Obratovalna temperatura
-10 °C (min)
- Območje temperature medija
-10 do 100 °C
- Proizv. št. delov
20074722
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-10 °C
- Tesnilni material
FKM
- Funkcija
3/2 zaprti, monostabilni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-10 °C
- Medij
stisnjen zrak
- Nazivna širina
1.2 mm
- Značilnosti
votel vijak
IP65
- Maks. temperatura okolice
75 °C
- Min. temperatura okolice
-10 °C
- Način delovanja
neposredno delovanje
- KV vrednost
0.045 m³/h
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3048148 Bürkert magnetni ventil 20074722 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3048148 Bürkert magnetni ventil 20074722 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos
Opis
Ventil 7012 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Odvisno od uporabe so na voljo različne kombinacije ohišja in tesnilnega materiala. Različica s prirobnico, specifična za Bürkert (SFB), omogoča namestitev ventilov na več podnožij na način, ki prihrani prostor. Program dopolnjujejo protieksplozijske različice. Za tehnologijo povezovanja gibljivih cevi lahko izberete priključke Push-in. Za enostavno neposredno pritrditev na pnevmatski pogon je idealna rešitev banjo povezava z votlim vijakom. Opcijsko ročno upravljanje omogoča hiter zagon in optimalno vzdrževanje. V povezavi s konektorjem v skladu z industrijskim standardom Form B ali v skladu z DIN EN 17301-803 Form C, ventili ustrezajo razredu zaščite IP65.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
