Name: Bürkert magnetni ventil 20074797 7012 230 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos
Brand: Bürkert
SKU: 3048165
Availability: BackOrder

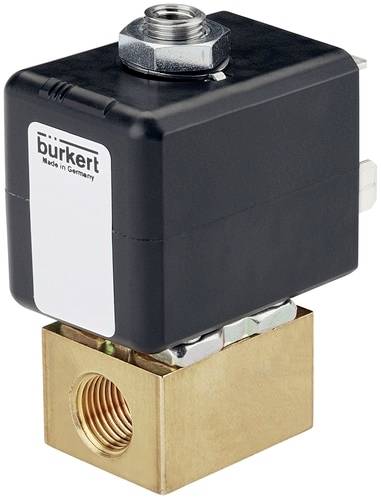

Električni magnetni ventil iz kovine in plastike z napisom 'burkert Made in Germany' se uporablja za krmiljenje tekočin.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (59,99 € / Kos)

59,99 €

z DDV

Samo 5,50 €

Na voljo samo 1 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

3/2-potni elektromagnetni ventil 20074797

Neposredno delujoč in kompakten majhen ventil do nazivnega premera DN 1,6
Preveč zamašen sistem tuljav
Banjo vijačni priključek za neposredno pritrditev na pnevmatske ventile
Preprosta in hitra montaža na vtis, prirobnico ali priključno ploščo
Eksplozijsko varne različice

Tehnične specifikacije

Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
Tesnilni material - material tesnila sedeža: FKM (fluoro guma)
Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak & temperatura - temperatura medija max: 100 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 75 °C
Tlak in temperatura - nazivni tlak min: 0 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - nazivni tlak maks. (tekočina): 13 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: konektorski vzorec oblike C po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Značilnosti naprave - princip delovanja glavnega ventila: bat
Lastnosti naprave - Odprt preklopni čas maks.: 12 ms
Lastnosti naprave - preklopni čas zapiranja maks.: 12 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - pretok: pod sedežem
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Značilnosti naprave - Delovanje: neposredno delovanje
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - Odprt preklopni čas min: 8 ms
Lastnosti naprave - preklopni čas zapiranja min: 8 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 1,2 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,045 m3/h
Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 3/64 palca
Procesni/cevni priključek - Cevni priključek 1 tip: prirobnica
Procesni/cevni priključek - Cevni priključek 2 tip: prirobnica
Priključek na proces / linijo - Priključek na linijo 1 prirobnica: Bürkert prirobnica 20 x 20 različica A1 Bürkert prirobnica 20 x 20 različica A1
Priključek na proces / linijo - Priključek na linijo 2 Prirobnica: Bürkert prirobnica 20 x 20 različica A1 Bürkert prirobnica 20 x 20 različica A1
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 230 V
Napetost - Napetost max / Nazivna napetost: 230 V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 24,5 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: priključena
Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
Tuljava (jedro) - Razred toplotne izolacije pogona: H
Tuljava (jedro) - preklopna moč AC: 12 V
A
Tuljava (jedro) - nazivna moč AC: 6,5 V
A
Materiali - Glavni ventil Material v stiku z medijem: medenina
Način delovanja - Priključek fluidnega voda Številka: 3
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - Funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 4 W
Frekvenca napetosti: 50Hz

Vrsta izdelka: magnetni ventil

Delovna napetost: 230 V

Obratovalni tlak (maks.): 0 bar

Material ohišja: medenina

Priključek: prirobnica

Obratovalna temperatura: -10 °C (min)

Območje temperature medija: -10 do 100 °C

Proizv. št. delov: 20074797

Obratovalni tlak (min.): 0 bar

Obratovalna temperatura (min.): -10 °C

Tesnilni material: FKM

Funkcija: zaprto

Maks. temperatura medija: 100 °C

Min. temperatura medija: -10 °C

Medij: stisnjen zrak

Nazivna širina: 1.2 mm

Značilnosti: votel vijak

: IP65

Maks. temperatura okolice: 75 °C

Min. temperatura okolice: -10 °C

Način delovanja: neposredno delovanje

KV vrednost: 0.045 m³/h

Različice(Vse cene so z DDV)

Delovna napetost

Priključek

Obratovalni tlak (maks.)

Material ohišja

Bürkert magnetni ventil 20074797 7012 230 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048165

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

Priporočeni izdelki

230 V

prirobnica

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20054517 7012 110 V prirobnica Nazivna širina (podrobnosti) 1.6 mm izhod 2 razbremenjen 1 kos

Št. izdelka:3048113

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

110 V

prirobnica

6 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20060326 7012 24 V G 1/8 Nazivna širina (podrobnosti) 1.6 mm neposredno delovanje 1 kos

Št. izdelka:3048119

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1/8

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20074688 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.6 mm neposredno delovanje 1 kos

Št. izdelka:3048129

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

prirobnica

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20074691 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048132

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

prirobnica

0 bar

poliamid

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

65,99 €^*

Bürkert magnetni ventil 20074713 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.6 mm neposredno delovanje 1 kos

Št. izdelka:3048142

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

prirobnica

0 bar

poliamid

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

65,99 €^*

Bürkert magnetni ventil 20074721 7012 230 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048147

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

230 V

prirobnica

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20074722 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048148

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

prirobnica

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20074795 7012 24 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048164

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

prirobnica

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Bürkert magnetni ventil 20074798 7012 24 V G 1/8 Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Št. izdelka:3048166

Dostava pon.,26.10.

1 kos - zaloga NemčijaConrad Electronic

24 V

G 1/8

0 bar

medenina

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

59,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3048165 Bürkert magnetni ventil 20074797 7012 230 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3048165 Bürkert magnetni ventil 20074797 7012 230 V prirobnica Nazivna širina (podrobnosti) 1.2 mm neposredno delovanje 1 kos

Opis

Ventil 7012 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Odvisno od uporabe so na voljo različne kombinacije ohišja in tesnilnega materiala. Različica s prirobnico, specifična za Bürkert (SFB), omogoča namestitev ventilov na več podnožij na način, ki prihrani prostor. Program dopolnjujejo protieksplozijske različice. Za tehnologijo povezovanja gibljivih cevi lahko izberete priključke Push-in. Za enostavno neposredno pritrditev na pnevmatski pogon je idealna rešitev banjo povezava z votlim vijakom. Opcijsko ročno upravljanje omogoča hiter zagon in optimalno vzdrževanje. V povezavi s konektorjem v skladu z industrijskim standardom Form B ali v skladu z DIN EN 17301-803 Form C, ventili ustrezajo razredu zaščite IP65.
