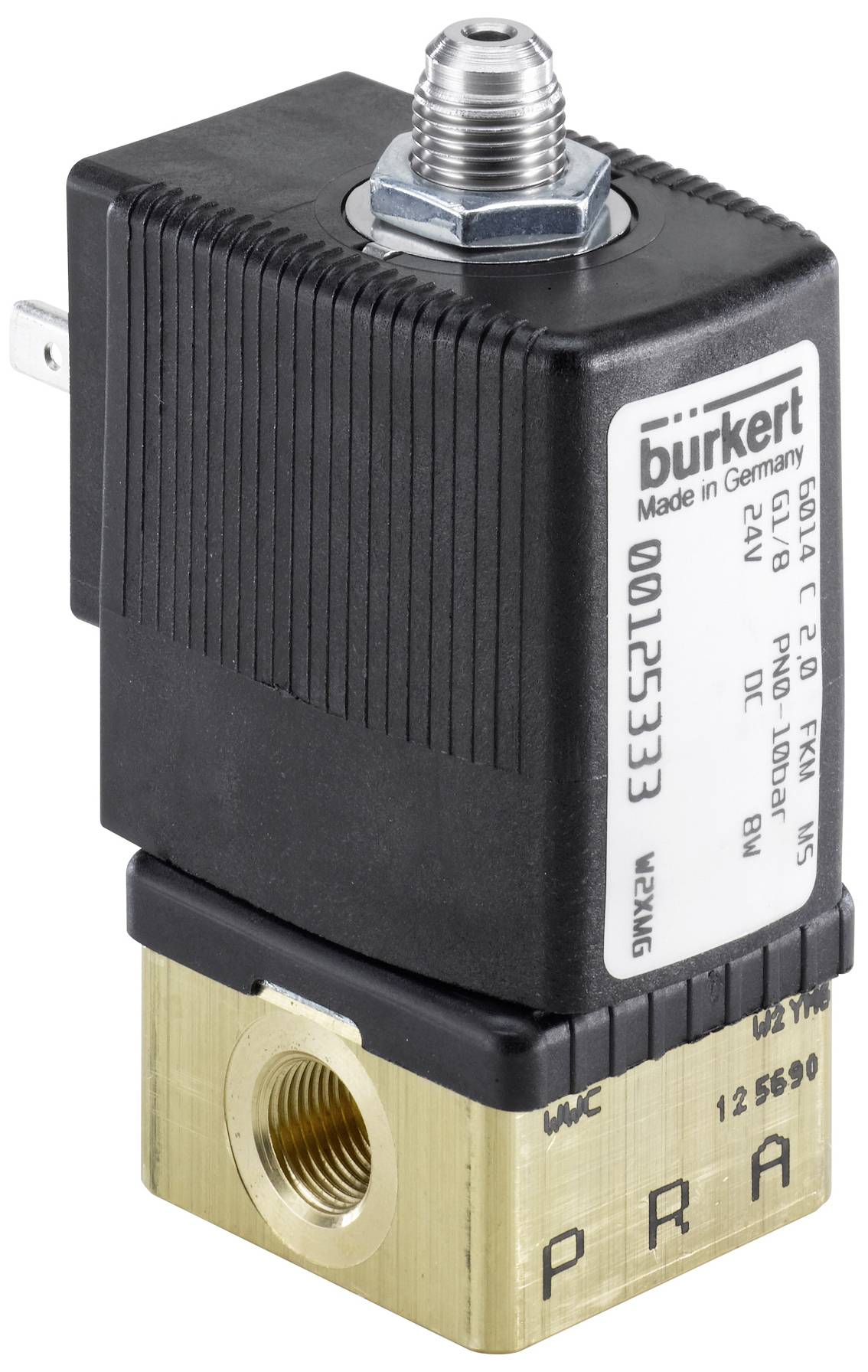

Bürkert magnetni ventil 210261 6014 24 V G 1/8 objemka Nazivna širina (podrobnosti) 1.5 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (104,99 € / Kos)
104,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-smerni elektromagnetni ventil z neposrednim delovanjem
- Neposredno delujoč in kompakten ventil do nazivnega premera DN 2,5
- Sistem tuljav, odporen na vibracije
- Banjo vijačni priključek za neposredno pritrditev na pnevmatske ventile
- Eksplozijsko varne različice
- Na voljo so varčne različice z brcanjem in spuščanjem
Tehnične specifikacije
- Tuljava (jedro) - Velikost tuljave: 32 mm
- Material: medenina
- Tesnilni material: EPDM
- Nazivna širina: 1,5 mm
- Priključek: G 1/8 vtičnica
- Posebnost: Materiali ustrezajo načelom ocenjevanja (UBA) za materiale v stiku s pitno vodo do 85°C (vroča voda)
- Napetost: 24 voltov
- Frekvenca: 50Hz
- Temperatura medija (stopinj C) (max): 100
- Temperatura okolice (stopinj C) (največ): 55
- Temperatura okolice (stopinj C) (min): -30
- Tlak (bar) (max): 16
- Temperatura medija (stopinja C) (min): -30
- Način delovanja: 3/2-smerni; V položaju mirovanja je izhod A razbremenjen
- Poraba energije: 8 vatov
- Vrednost QNN (L/MIN): 75,00
- Delovni cikel (%): 100
- Odpiralni čas (msec) (max): 15
- Čas zapiranja (ms)(max): 20
- Vrednost KV (M*3/H): 0,070
- Odpiralni čas (ms)(min): 10
- Čas zapiranja (ms)(min): 15
- Tlak (največ) pri plinu: 16
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
16 bar
- Material ohišja
medenina
- Priključek
G 1/8 objemka
- Območje temperature medija
-30 do 100 °C
- Proizv. št. delov
210261
- Tesnilni material
EPDM
- Funkcija
3/2 razvodni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-30 °C
- Medij
voda
- Nazivna širina
1.5 mm
- Značilnosti
prirobnica
- QNN vrednost
75.00 l/min
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-30 °C
- KV vrednost
0.070 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046867 Bürkert magnetni ventil 210261 6014 24 V G 1/8 objemka Nazivna širina (podrobnosti) 1.5 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046867 Bürkert magnetni ventil 210261 6014 24 V G 1/8 objemka Nazivna širina (podrobnosti) 1.5 mm 1 kos
Opis
Ventil 6014 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Glede na uporabo so na voljo različne kombinacije tesnilnih materialov. Različica s prirobnico, specifična za Bürkert (SFB), omogoča namestitev ventilov na več podnožij na način, ki prihrani prostor. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave za brcanje in spuščanje.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
