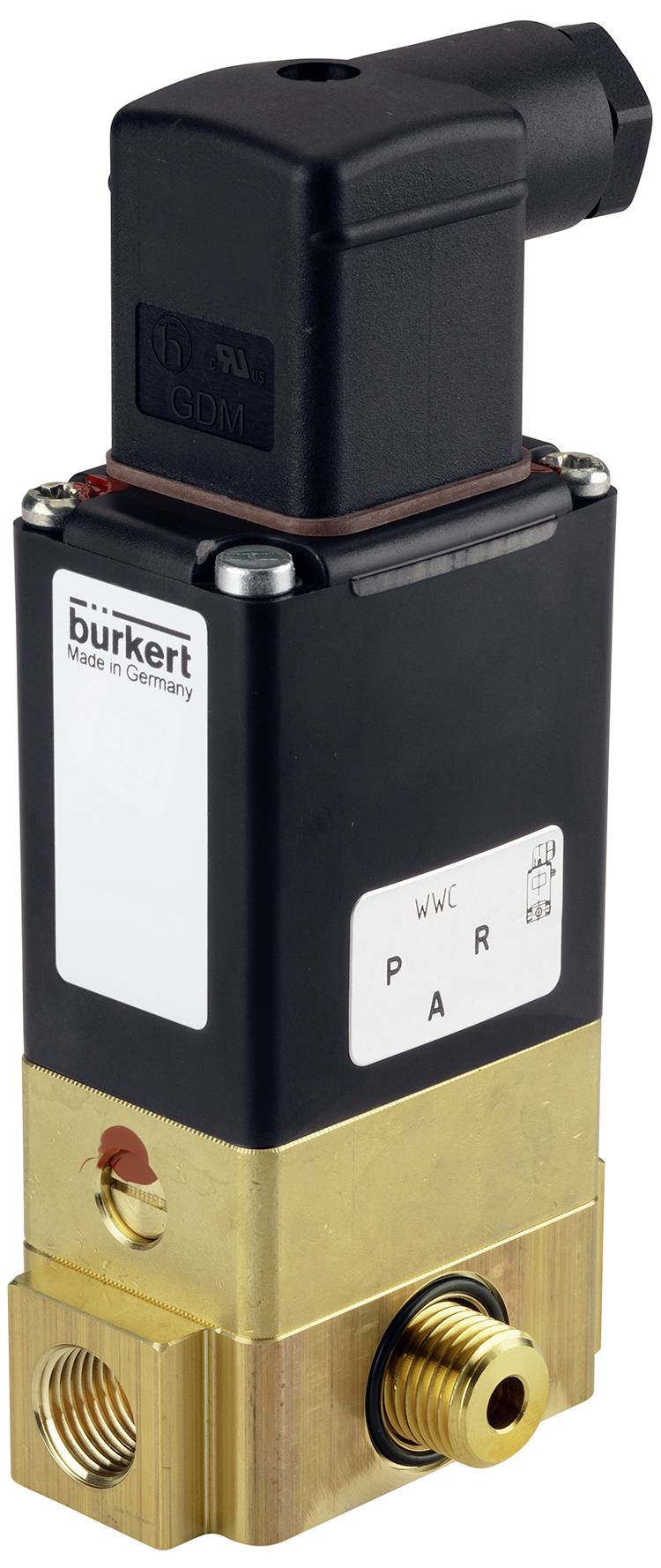

Bürkert magnetni ventil 218202 0331 230 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (285,00 € / Kos)
285,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni elektromagnetni ventil; neposredni učinek
- Neposredno delujoči ventil z ločenim medijem do nazivnega premera DN 4
- Pilotni ventil z Bürkertovo specifično zasnovo prirobnice (SFB)
- Tehnologija zgibnega sidra brez vzdrževanja
- Storitvi prijazno, robustno ročno upravljanje
- Eksplozijsko varne različice
Tehnične specifikacije
- Pogon - ročno upravljanje Material: PA (poliamid)
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - tesnjenje na zunanjo stran Material: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - material za tesnjenje sedeža Trdota po Shoru: 70
- Tlak in temperatura - Najmanjša temperatura medija: -30 °C
- Tlak in temperatura - Temperatura medija največ: 90 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 16 barov
- Tlak in temperatura - Temperatura površine največ: 150 °C
- Električni priključek - vtičnica za napravo vključena v dobavo: vključena
- Električni priključek - vtičnica naprave št. artikla - tip: 00314802 - 2518
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: zgoraj
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Električna povezava - Polariteta električne povezave: nepomembna
- Električni priključek - Material električnega priključka: medenina
- Lastnosti naprave - Vgradna dolžina: 58 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 15 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 15 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - zgradba ventila: ventilska plošča v celoti. z votlim vijakom; Priključek A na zadnji strani
- Lastnosti naprave - pretok: pod sedežem
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pritrditve: metrični vijaki
- Lastnosti naprave - Vrsta pogona: tečajno sidro
- Značilnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Da
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - Odprt preklopni čas min: 8 ms
- Lastnosti naprave - preklopni čas zapiranja min: 8 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivni premer (Kv vrednost) - QNn vrednost (plin): 120 l/min
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 2 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,1 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 5/64 palca
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 3 (R) (mm): 3 mm
- Procesni/cevni priključek - Cevni priključek 1 vrsta: notranji navoj
- Priključek na proces / linijo - Linijska povezava 1 oznaka navoja: 1/4
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Vrsta cevnega priključka 2: zunanji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 2 oznaka navoja: 1/4
- Procesni/cevni priključek - Vrsta cevnega priključka 3: notranji navoj
- Povezava proces / linija - povezava linije 3 vrsta navoja: G
- Procesna/linijska povezava - linijska povezava 3 oznaka navoja: 1/4
- Procesna/linijska povezava - linijska povezava 2 Zunanji premer (palec): 1/4 palca
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: št
- Napetost - Napetost min / Nazivna napetost: 230 V
- Napetost - Napetost max / Nazivna napetost: 230 V
- Napetost - AC napetost: Da
- Napetost - DC napetost: št
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: blok z vijačenjem
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - preklopna moč AC: 30 V
- A
- Tuljava (jedro) - nazivna moč AC: 15 V
- A
- Materiali - Glavni ventil Material v stiku z medijem: medenina
- Materiali - material sedeža ventila: medenina
- Način delovanja - Priključek fluidnega voda Številka: 3
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: C - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC), delovni priključek 2 (A/OUT) do priključka 3 (R/NO) odprt C - zaprt v položaju mirovanja - tlačni priključek 1 ( P/NC), delujoča vrata 2 (A/OUT) na povezavo 3 (R/NO) so odprta
- Način delovanja - ročno upravljanje: da
- Način delovanja - tip ročnega delovanja: gumb gumb
- Način delovanja - ročno zaklepanje delovanja: da
- Odobritve - Nazivna moč: 8 W
- Frekvenca napetosti: 50Hz
- Vrsta izdelka
magnetni ventil
- Delovna napetost
230 V
- Obratovalni tlak (maks.)
0 bar
- Območje temperature medija
-30 do 90 °C
- Proizv. št. delov
218202
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-30 °C
IP65
- Maks. temperatura okolice
55 °C
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047136 Bürkert magnetni ventil 218202 0331 230 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047136 Bürkert magnetni ventil 218202 0331 230 V 1 kos
Opis
Ventil 0331 je zložljivi armaturni ventil z neposrednim delovanjem, ločenim od medija. Na voljo je v 3/2- in 2/2-smerni različici. Kot 3/2-smerna različica se lahko uporablja kot razdelilnik ali mešalni ventil. Glede na aplikacijo so na voljo različni materiali membran in načini delovanja. Razpon ohišij je sestavljen iz medenine, nerjavečega jekla, PEEK in polipropilena. Magnetne tuljave so prevlečene s kemično zelo odpornim epoksidom. Ker je sistem tuljav ločen od medija z membrano, je ventil še posebej primeren za kritične medije, kot so agresivne kisline in alkalije. 0331 je opremljen z ročnim krmiljenjem za zagon in testiranje. Za zmanjšanje potreb po energiji so lahko vse tuljave opremljene z elektronskim reduktorjem moči ali kot impulzna različica. Preklopno stanje se lahko izvede prek povratne informacije o položaju kot binarni ali NAMUR signal.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
