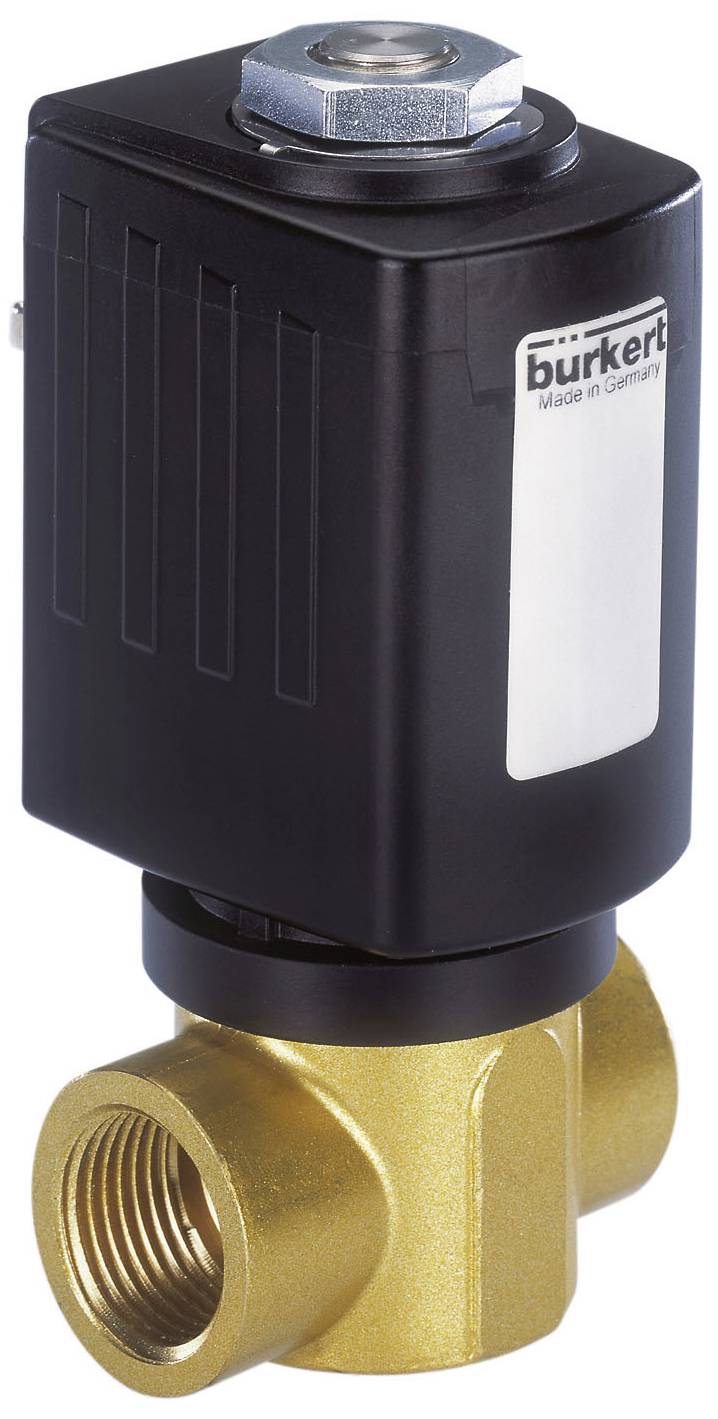

Slika je simbolična
Slika je simbolična
Bürkert magnetni ventil 228654 6027 24 V 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (91,99 € / Kos)
91,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
2/2-smerni elektromagnetni ventil
- Neposredno delujoč, močan ventil do nazivnega premera DN13
- Sistem tuljav, odporen na vibracije
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
- Eksplozijsko varne različice
- Visokotlačne različice za pline in tekočine
Tehnične specifikacije
- Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
- Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
- Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
- Tlak in temperatura - Najmanjša temperatura medija: -10 °C
- Tlak & temperatura - temperatura medija max: 140 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 7 barov
- Tlak in temperatura - Nazivni tlak maks. (plin): 7 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 30 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 80 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Integrirano zmanjšanje moči: Št
- Lastnosti naprave - Izvedba ventila: brez fluidnega ohišja
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - kisikova izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: neposredno delovanje
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 20 ms
- Lastnosti naprave - preklopni čas zapiranja min: 50 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 3 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 0,28 m3/h
- Nazivna velikost (Kv vrednost) - nazivna velikost glavnega ventila 1 (palec): 1/8 palca
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava z udarcem in padcem: tehnologija za varčevanje z energijo ni na voljo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - tuljava Posebnost: za visoke temperature
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 14 W
- Tuljava (jedro) - Zmanjšana moč DC: 12 W
- Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
- Materiali - Material sedeža ventila: nerjaveče jeklo
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 12 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Območje temperature medija
-10 do 140 °C
- Proizv. št. delov
228654
- Maks. temperatura medija
140 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-10 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3046806 Bürkert magnetni ventil 228654 6027 24 V 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3046806 Bürkert magnetni ventil 228654 6027 24 V 1 kos
Opis
Ventil 6027 je neposredno delujoč dvižni armaturni ventil. Za povečanje tlaka in varnosti pred puščanjem sta čep in vodilna cev jedra zvarjena skupaj. Glede na uporabo so na voljo različne kombinacije tesnilnih materialov. Tuljave so stisnjene s kemično zelo odpornim epoksidom. Izbirni drsni obročast ležaj poveča čas delovanja s suhimi plini. Za visokotlačne aplikacije se uporabljajo posebne tehnike tesnjenja. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano elektroniko »Kick and Drop« (KD) v tehnologiji dvojne tuljave. V povezavi z vtičnico naprave v skladu z DIN EN 175301-803 oblika A ventili ustrezajo razredu zaščite IP65. NEMA 4X je na voljo na zahtevo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
