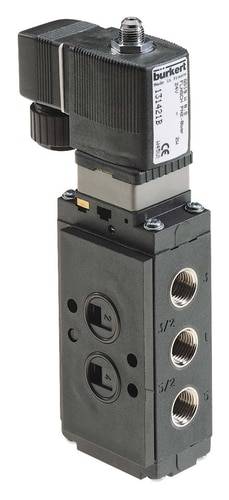

Bürkert magnetni ventil 231469 6519 24 V G 1/4 Nazivna širina (podrobnosti) 6 mm 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (529,00 € / Kos)
529,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
3/2-potni pnevmatski ventil 32mm
- Velik pretok; Nizka poraba električne energije; Enojni ali blokovski sklop; Standard, Ex mb, Ex ia različice; G 1/4 ”vtičnica ali prirobnica NAMUR
Tehnične specifikacije
- Načelo delovanja glavnega ventila: sedežni ventil
- Številka priključka za fluidni vod: 5
- Število preklopnih položajev funkcije ventila: 2
- Enosmerna napetost: da
- Napetost akumulatorja: da
- Velikost koluta: 32 mm
- Čas preklopa odpiranja: največ 20 ms
- Čas zapiranja: največ 40 ms
- Ročno upravljanje ventilov Material: nerjaveče jeklo
- Funkcija ventila, ročno aktiviranje, zaklepanje: Da
- Funkcija ventila, ročno upravljanje, reža za vijak: Da
- Tip krmiljenja ventila: električni
- Poraba električne energije največ: 2 W
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
8 bar
- Material ohišja
aluminij
- Priključek
G 1/4
- Območje temperature medija
-30 do +80 °C
- Proizv. št. delov
231469
- Obratovalni tlak (min.)
2 bar
- Sprožitev
Ročno aktiviranje; rotacijsko aktiviranje
- Tesnilni material
FKM
PUR
- Teža
0.53 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
-30 °C
- Nazivna širina
6 mm
- QNN vrednost
780 l/min
IP65
- Maks. temperatura okolice
+80 °C
- Min. temperatura okolice
-40 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2350672 Bürkert magnetni ventil 231469 6519 24 V G 1/4 Nazivna širina (podrobnosti) 6 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2350672 Bürkert magnetni ventil 231469 6519 24 V G 1/4 Nazivna širina (podrobnosti) 6 mm 1 kos
Opis
Tip 6518 je 3/2-potni ventil s pilotskim upravljanjem, tip 6519 pa je 5 / 2- ali 5/3-potni ventil. Skupaj tvorijo serijo. Ventili se lahko uporabljajo posamezno ali v blokih. Delujejo brez stalne porabe zraka in se uporabljajo za krmiljenje dvojnih ali enosmernih pogonov. Elektromagnetni ventil tipa 6014 služi kot krmiljenje pilota. Uporaba visokokakovostnih materialov omogoča uporabo ventilov na prostem in v kemični atmosferi. Serija vključuje naprave z odobritvijo Ex in vzorcem prirobnice NAMUR. Z načinom delovanja ventilov C, D in H monostabilno je mogoče doseči stopnjo varnosti SIL2 v skladu z IEC 61508, odvisno od arhitekture varnostne naprave.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
