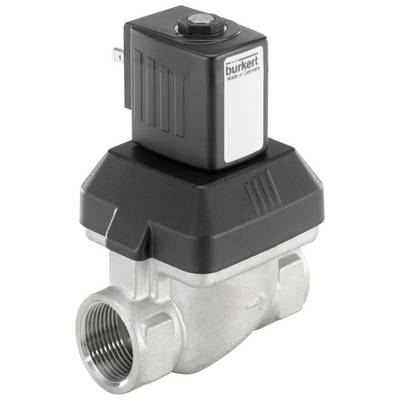

Slika je simbolična

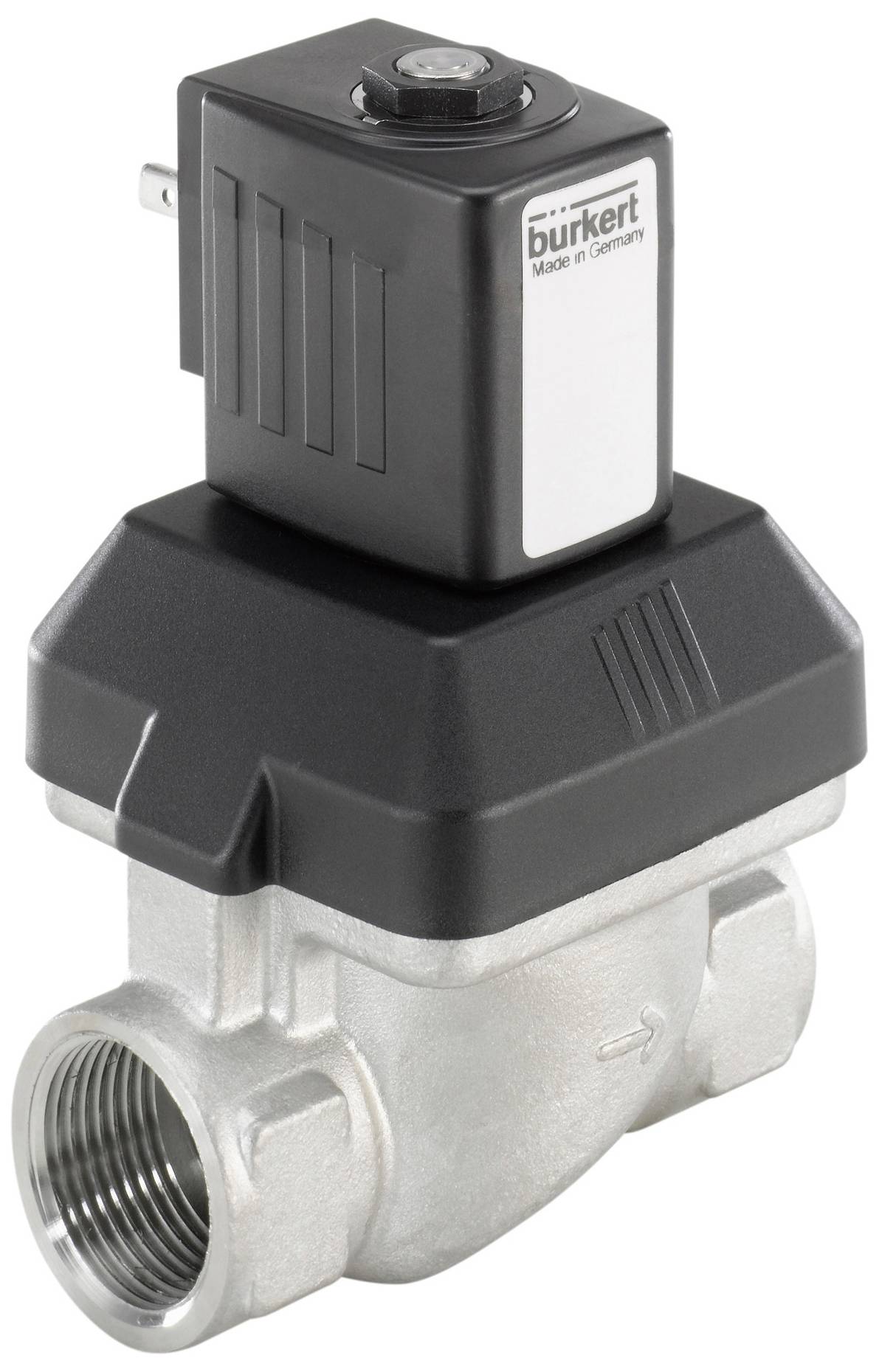

Slika je simbolična
Bürkert magnetni ventil 246303 6213 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
15 kos - zaloga Nemčija
Število
Skupaj (295,00 € / Kos)
295,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
2/2-potni elektromagnetni ventil, pozitivno krmiljen
- Servo krmiljen membranski ventil do nazivnega premera DN40
- Vzmetno sklopljena membrana se odpre brez diferenčnega tlaka
- Mehko zapiranje in nizka raven hrupa
- Visok pretok s kompaktno zasnovo
- Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop
Tehnične specifikacije
- Tesnilni material - material tesnilnega tesnila pilota: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - Kategorija materiala za tesnilo sedeža: elastomeri
- Tesnilni material - material tesnila sedeža: EPDM (etilen propilen dien kavčuk)
- Tesnilni material - tesnjenje na zunanjo stran Material: EPDM (etilen propilen dien kavčuk)
- Tlak in temperatura - nazivni tlak (DIN EN 1333): PN 10
- Tlak in temperatura - Najmanjša temperatura medija: -30 °C
- Tlak & temperatura - temperatura medija max: 100 °C
- Tlak in temperatura - Najmanjša temperatura okolja: -30 °C
- Tlak in temperatura - Najvišja temperatura okolja: 55 °C
- Tlak in temperatura - nazivni tlak min: 0 bar
- Tlak in temperatura - Zasnova, odporna na protitlak: Št
- Tlak in temperatura - Nazivni tlak maks. (tekočina): 10 barov
- Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
- Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
- Električni priključek - Položaj električnega priključka: levo v smeri toka
- Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
- Lastnosti naprave - Vgradna dolžina: 65 mm
- Lastnosti naprave - Glavni ventil Načelo delovanja: Membranski ventil
- Lastnosti naprave - Odprt preklopni čas maks.: 100 ms
- Lastnosti naprave - preklopni čas zapiranja maks.: 400 ms
- Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
- Lastnosti naprave - Struktura ventila: ventil popoln
- Lastnosti naprave - Pretok: preko sedeža
- Lastnosti naprave - vakuumska izvedba: Št
- Lastnosti naprave - Vrsta pogona: dvižno sidro
- Lastnosti naprave - Delovanje: servo krmiljeno
- Lastnosti naprave - Ločevanje medijev: Št
- Lastnosti naprave - preklopna funkcija: vklop/izklop
- Lastnosti naprave - odpiralni preklopni čas min: 50 ms
- Lastnosti naprave - preklopni čas zaprtja min: 200 ms
- Lastnosti naprave - Izvedba analize: Št
- Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
- Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
- Lastnosti naprave - ventil oljnega gorilnika: Št
- Lastnosti naprave - različica Steam: št
- Lastnosti naprave - vodilo jedra: drsni obroč
- Lastnosti naprave - Glavni ventil z integriranim sitom: Št
- Značilnosti naprave - Generacija: EV
- Lastnosti naprave - Pilot krmiljenje Centralno privito: Da
- Nazivna širina (vrednost Kv) - nazivna širina krmiljenja pilota (mm): 1,1 mm
- Nazivna širina (vrednost Kv) - nazivna širina glavnega ventila 1 (P) (mm): 13 mm
- Nazivni premer (Kv vrednost) - Kv vrednost (voda): 3,6 m3/h
- Nazivna velikost (vrednost Kv) - nazivna velikost glavnega ventila 1 (palec): 1/2 palca
- Procesni/cevni priključek - Cevni priključek 1 tip: notranji navoj
- Priključek za proces / linijo - linijska povezava 1 oznaka navoja: 1/2
- Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
- Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
- Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
- Priključek proces / linija - povezava linije 2 oznaka navoja: 1/2
- Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
- Zaščitni razred - Zaščitni razred NEMA (maks. z ustreznim priključkom): NEMA 4X
- Napetost - Napetost baterije: Da
- Napetost - napetost min / nazivna napetost: 24 V
- Napetost - Napetost max / Nazivna napetost: 24 V
- Napetost - AC napetost: št
- Napetost - DC napetost: Da
- Napetost - toleranca napetosti pozitivna: 10%
- Napetost - negativna toleranca napetosti: 10%
- Tuljava (jedro) - Velikost tuljave: 40 mm
- Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
- Tuljava (jedro) - usmernik ožičenja tuljave: št
- Tuljava (jedro) - tuljava Ožičenje Zaščita pola: št
- Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
- Tuljava (jedro) - tuljava z udarcem in padcem: tehnologija za varčevanje z energijo ni na voljo
- Tuljava (jedro) - nizka raven hrupa: št
- Tuljava (jedro) - Vrsta tuljave: priklopljena
- Tuljava (jedro) - Material tuljave (prevleka): EP (epoksi smola)
- Tuljava (jedro) - tuljava Posebnost: za visoke temperature
- Tuljava (jedro) - Razred toplotne izolacije pogona: H
- Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
- Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
- Tuljava (jedro) - nazivna moč DC: 10 W
- Tuljava (jedro) - Zmanjšana moč DC: 10 W
- Materiali - Glavni ventil Material v stiku z medijem: nerjavno jeklo
- Materiali - krmiljenje pilota Material v stiku z medijem: PA (poliamid)
- Materiali - Material sedeža ventila: nerjaveče jeklo
- Materiali - material pokrova ohišja ventila: nerjaveče jeklo
- Način delovanja - Priključek fluidnega voda Številka: 2
- Način delovanja - funkcija ventila Število preklopnih položajev: 2
- Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
- Način delovanja - ročno upravljanje: Št
- Odobritve - Nazivna moč: 10 W
- Vrsta odobritve: VDE, odobritev materiala za pitno vodoVDE, odobritev materiala za pitno vodo
- Tip odobritve: Odobritev znaka po DIN EN 60730, KTW-BWGL
- Vrsta izdelka
magnetni ventil
- Delovna napetost
24 V
- Obratovalni tlak (maks.)
0 bar
- Material ohišja
nerjaveče jeklo
- Priključek
G 1/2
- Obratovalna temperatura
-30 °C (min)
- Območje temperature medija
-30 do 100 °C
- Proizv. št. delov
246303
- Obratovalni tlak (min.)
0 bar
- Obratovalna temperatura (min.)
-30 °C
- Tesnilni material
EPDM
- Funkcija
2/2 zaprti, monostabilni
- Maks. temperatura medija
100 °C
- Min. temperatura medija
-30 °C
- Medij
tekoči mediji
- Nazivna širina
13 mm
- Značilnosti
objemka
- Dolžina
65 mm
IP65
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-30 °C
- Način delovanja
servo nadzorovano
- KV vrednost
3.6 m³/h
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3047190 Bürkert magnetni ventil 246303 6213 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3047190 Bürkert magnetni ventil 246303 6213 24 V G 1/2 Nazivna širina (podrobnosti) 13 mm servo nadzorovano 1 kos
Opis
Ventil 6213 EV je servo krmiljen membranski ventil iz serije S.EV. Vzmetna sklopka membrane podpira proces odpiranja ventila. V standardni izvedbi je ventil primeren za uporabo v tekočinah. Za popolno odpiranje je potreben minimalni diferenčni tlak. Za plinske in vakuumske aplikacije je na voljo posebna različica (HP00), ki odpira ventil brez diferenčnega tlaka. Na voljo so različni membranski materiali, odvisno od uporabe. Paleta ohišij vključuje medenino, nerjaveče jeklo in bronasto kovino. Za dodatna tržišča je na voljo medenina, odporna proti razcinkanju. Za zmanjšanje porabe električne energije med delovanjem so na voljo tuljave z integrirano kick and drop elektroniko v tehnologiji dvojne tuljave.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
Vrednost kV je vrednost vodnega pretoka skozi ventil v litrih na minuto pri tlaku skoraj 1 bara in temperaturi vode med 5–30 °C.
