Name: Bürkert magnetni ventil 265382 5404 230 V G 1 Nazivna širina (podrobnosti) 25 mm zaprti položaj 1 kos
Brand: Bürkert
SKU: 3046872
Availability: BackOrder

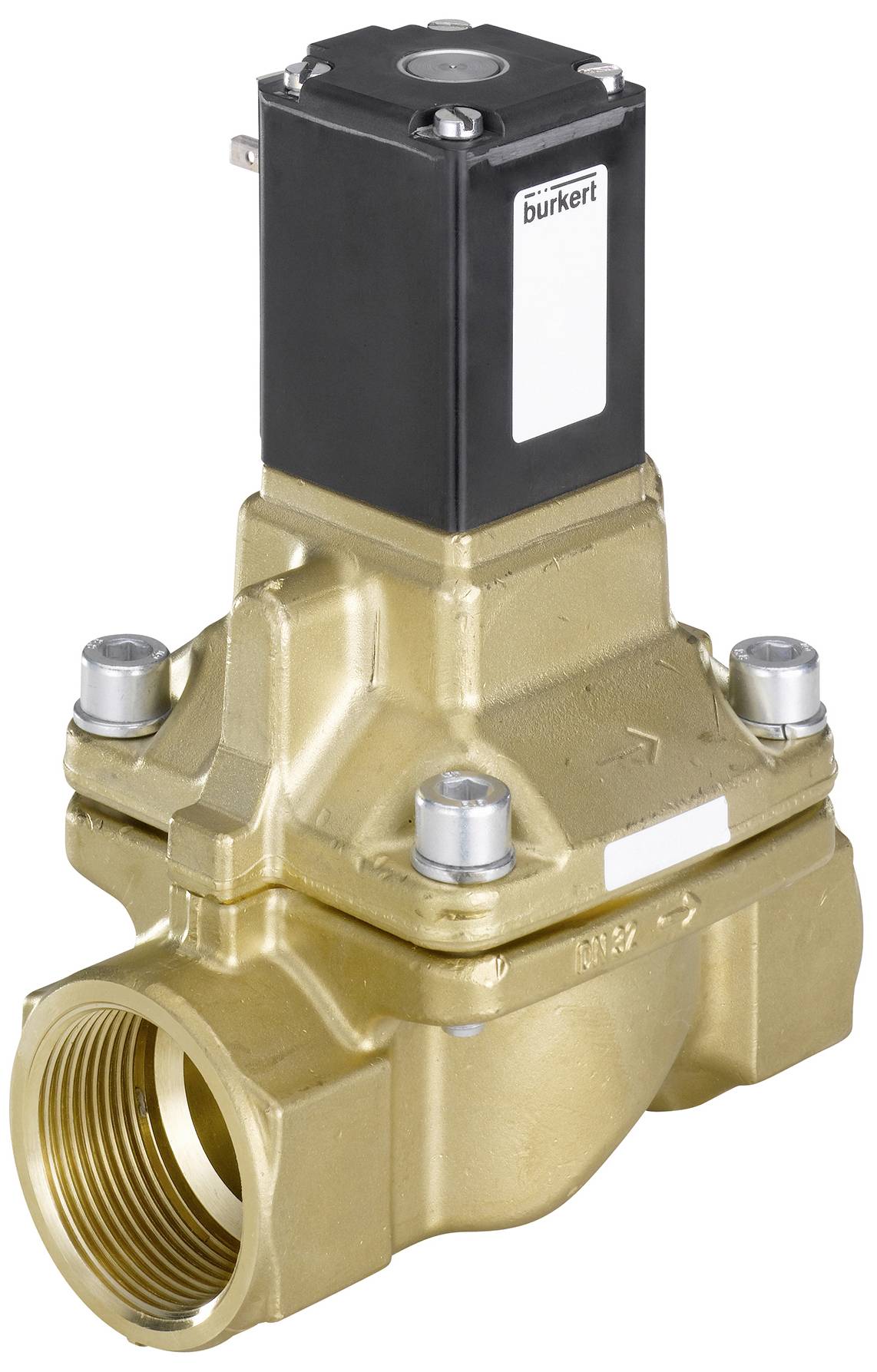

Zlat magnetni ventil s črno kapo, namenjen krmiljenju pretoka tekočin ali plinov v cevnih sistemih.

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon.,26.10.

3 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (439,00 € / Kos)

439,00 €

z DDV

Samo 29,00 €

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

2/2-potni elektromagnetni ventil; Servo bat

Servo krmiljen batni ventil do nazivnega premera DN50
Eksplozijsko varne različice za 2. kat
Primerno za uporabo s plinom in paro do 180°C
Varnostni ventil kompresorja
Energijsko varčna tehnologija dvojne tuljave v zasnovi kick and drop

Tehnične specifikacije

Material tesnila - material tesnila krmilnega krmilnika: PTFE (politetrafluoroetilen)
Tesnilni material - kategorija materiala za tesnilo sedeža: plastika
Tesnilni material - material tesnila sedeža: PTFE (politetrafluoretilen)
Tesnilni material - tesnjenje na zunanjo stran Material: FKM (fluoro kavčuk)
Tlak in temperatura - Najmanjša temperatura medija: -10 °C
Tlak & temperatura - temperatura medija max: 100 °C
Tlak in temperatura - Najmanjša temperatura okolja: -10 °C
Tlak in temperatura - Najvišja temperatura okolja: 55 °C
Tlak in temperatura - nazivni tlak min: 1 bar
Tlak in temperatura - Zasnova, odporna na protitlak: Št
Tlak in temperatura - Nazivni tlak maks. (tekočina): 25 barov
Tlak in temperatura - nazivni tlak maks. (plin): 25 barov
Električni priključek - vtičnica za napravo vključena v dobavo: ni vključena
Električni priključek - Vrsta električnega priključka: vzorec konektorja oblika A po DIN EN 175301-803
Električni priključek - Položaj električnega priključka: levo v smeri toka
Električni priključek - Električni priključek Število kontaktov: 2 + zaščitni vodnik
Lastnosti naprave - Vgradna dolžina: 115 mm
Lastnosti naprave - Glavni ventil Načelo delovanja: Sedežni ventil
Lastnosti naprave - Odprt preklopni čas maks.: 400 ms
Lastnosti naprave - preklopni čas zapiranja max.: 1.500 ms
Lastnosti naprave - Nazivni način delovanja/delovni cikel: 100 %
Lastnosti naprave - Struktura ventila: ventil popoln
Lastnosti naprave - Pretok: preko sedeža
Lastnosti naprave - vakuumska izvedba: Št
Lastnosti naprave - kisikova izvedba: Št
Lastnosti naprave - Vrsta pogona: dvižno sidro
Lastnosti naprave - Delovanje: servo krmiljeno
Lastnosti naprave - Ločevanje medijev: Št
Lastnosti naprave - preklopna funkcija: vklop/izklop
Lastnosti naprave - odpiralni preklopni čas min: 100 ms
Lastnosti naprave - preklopni čas zapiranja min: 300 ms
Lastnosti naprave - Izvedba analize: Št
Lastnosti naprave - Nastavitev ventila Čas odpiranja: Št
Lastnosti naprave - Nastavitev ventila Čas zapiranja: Št
Lastnosti naprave - ventil oljnega gorilnika: Št
Lastnosti naprave - različica Steam: št
Lastnosti naprave - vodilo jedra: drsni obroč
Lastnosti naprave - Glavni ventil z integriranim sitom: Št
Nazivni premer (vrednost Kv) - vrednost QNn (plin): 10.800 l/min
Nazivna širina (Kv vrednost) - nazivna širina glavnega ventila 1 (P) (mm): 25 mm
Nazivni premer (Kv vrednost) - Kv vrednost (voda): 10 m3/h
Nazivna velikost (vrednost Kv) - Nazivna velikost glavnega ventila 1 (palec): 1 palec
Procesni/cevni priključek - Cevni priključek 1 tip: notranji navoj
Procesna/linijska povezava - Linijska povezava 1 Oznaka navoja: 1
Priključek na proces / linijo - Linijska povezava 1 vrsta navoja: G
Procesni/cevni priključek - Cevni priključek 2 tip: notranji navoj
Priključek na proces / linijo - priključek na linijo 2 vrsta navoja: G
Procesna/linijska povezava - Linijska povezava 2 Oznaka navoja: 1
Razred zaščite - Razred zaščite IP (maks. z ustreznim priključkom): IP65
Napetost - Napetost baterije: št
Napetost - Napetost min / Nazivna napetost: 230 V
Napetost - Napetost max / Nazivna napetost: 230 V
Napetost - AC napetost: Da
Napetost - DC napetost: št
Napetost - toleranca napetosti pozitivna: 10%
Napetost - negativna toleranca napetosti: 10%
Tuljava (jedro) - Velikost tuljave: 32 mm
Tuljava (jedro) - ožičenje tuljave Prenapetostna zaščita: brez
Tuljava (jedro) - usmernik ožičenja tuljave: št
Tuljava (jedro) - dioda za prosti tek ožičenja tuljave: št
Tuljava (jedro) - tuljava Kick and Drop: možna tehnologija za varčevanje z energijoMožna tehnologija za varčevanje z energijo
Tuljava (jedro) - nizka raven hrupa: št
Tuljava (jedro) - Vrsta tuljave: priklopljena
Tuljava (jedro) - material tuljave (prevleka): PA (poliamid)
Tuljava (jedro) - Razred toplotne izolacije pogona: B
Tuljava (jedro) - preklopna moč AC: 32 V
A
Tuljava (jedro) - del v stiku z medijem Material jedra: nerjaveče jeklo
Tuljava (jedro) - del v stiku z medijem Material čepa: nerjaveče jeklo
Tuljava (jedro) - nazivna moč DC: 8 W
Tuljava (jedro) - Zmanjšana moč DC: 8 W
Tuljava (jedro) - nazivna moč AC: 18 V
A
Tuljava (jedro) - material drsnega obroča: PTFE (politetrafluoretilen)
Materiali - Glavni ventil Material v stiku z medijem: medenina
Materiali - material sedeža ventila: medenina
Način delovanja - Priključek fluidnega voda Številka: 2
Način delovanja - funkcija ventila Število preklopnih položajev: 2
Način delovanja - funkcija ventila: A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC) A - zaprt v položaju mirovanja - tlačni priključek 1 (P/NC)
Način delovanja - ročno upravljanje: Št
Odobritve - Nazivna moč: 8 W
Frekvenca napetosti: 50Hz

Vrsta izdelka: magnetni ventil

Delovna napetost: 230 V

Obratovalni tlak (maks.): 1 bar

Material ohišja: medenina

Priključek: G 1

Obratovalna temperatura: -10 °C (min)

Območje temperature medija: -10 do 100 °C

Proizv. št. delov: 265382

Obratovalni tlak (min.): 1 bar

Obratovalna temperatura (min.): -10 °C

Tesnilni material: PTFE

Funkcija: 2/2-razvodni

Maks. temperatura medija: 100 °C

Min. temperatura medija: -10 °C

Medij: plini

Nazivna širina: 25 mm

Dolžina: 115 mm

QNN vrednost: 10.800 l/min

: IP65

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: -10 °C

Način delovanja: zaprti položaj

KV vrednost: 10 m³/h
